도시 인도 대치

이 횡단구성요소는 인도의 기존 외부 모서리에서 시작하여 연석쪽으로 지표면을 삽입하는 방식으로 기존 인도를 대치하는 데 사용됩니다.

이 횡단구성요소를 사용하려면 인도의 기존 외부 모서리 정보를 정의하는 별도의 선형이 있어야 합니다. 이 점의 표고는 지표면 또는 종단에서 가져올 수 있습니다. 또한 이 모서리를 정의하는 구성요소가 재건 구성요소이기도 한 경우 마크 포인트로 제공될 수 있으므로 간격띄우기 및 표고 정보를 전달합니다.

부착

부착점은 인도의 외부 모서리(근처)에 있습니다. 최상의 결과를 얻으려면 표준횡단 구성 중에 조정 간격띄우기(고정 간격띄우기) 마크 포인트에 이 부착점을 삽입하십시오.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
외부 인도 마크 포인트	인도의 외부 모서리 및 표고를 정의하여 횡단구성요소를 시작합니다(선택 사항).	문자열	없음
폭	인도 점의 높은 모서리에서 내향으로 측정되는 인도의 폭입니다.	숫자	1.5m 5.0ft
% 경사	인도의 높은 모서리에서 내향으로 측정되는 인도의 교차 경사(%)입니다.	숫자	-2%
깊이	인도의 깊이 또는 두께입니다.	숫자, 양수
표식 내부 점	인도의 새 낮은 모서리에 저장되는 마크 포인트의 이름입니다(선택 사항).	문자열	없음

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
인도의 외부 모서리	제안된 인도의 외부 모서리를 시작점으로 설정합니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	옵션
왼쪽 측수로 종단	제안된 인도의 외부 모서리 표고 값을 설정합니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
EGTopSurf	포장의 왼쪽/오른쪽 모서리 표고에 대해 종단이 제공되지 않으면 해당 간격띄우기에서의 이 지표면 표고가 표고 값으로 선택됩니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

매개변수	설명	유형	기본값
% 경사	인도의 높은 모서리에서 내향으로 측정되는 인도의 교차 경사(%)입니다.	숫자	-2%
깊이	인도의 깊이 또는 두께입니다.	숫자, 양수

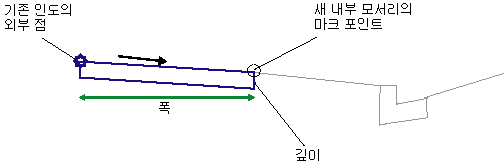

동작

기본적으로 인도의 외부 모서리는 부착된 마크 포인트 또는 연결된 선형에 위치합니다. 마찬가지로 표고는 연관된 마크 포인트 또는 종단을 기반으로 설정되거나 해당 간격띄우기의 지표면으로부터 설정됩니다.

이 시작점이 설정되면 지정된 폭, 경사 및 깊이로 이 점에서 내향으로 인도 구조물 링크가 삽입됩니다. 표식 내부 점에 대해 이름이 지정되면 인도의 새 낮은 모서리에 마크 포인트가 저장됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 부착된 점에서 시작되며 폭, 경사 및 깊이 같은 지정된 치수로 단일 쉐이프를 그립니다.

주:

표준횡단을 구성할 경우 이전 마크 포인트가 없으면 조정 간격띄우기에 이 횡단구성요소를 추가하는 것이 좋습니다. 이 조정 간격띄우기는 기준선 표식기로부터 적절한 간격띄우기에 위치할 수 있으므로 배치 모드가 일반적인 횡단처럼 나타납니다. 그러나 이 조정 간격띄우기를 코리더 상태의 임의 "선형/종단"에 매핑하지 않는 것이 좋습니다. 이렇게 하면 설계가 기준선에 수직이 되지 않는 경우와 같은 문제가 발생할 수 있기 때문입니다. 시작점이 정확한 위치에 대한 횡단구성요소 매크로를 통해 선형/마크 포인트에 부착되므로 이 조정 간격띄우기를 연결하지 않아도 코리더에 영향을 주지 않습니다.

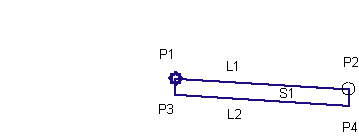

점, 링크 및 쉐이프 코드

점/링크	코드	설명
P1	Sidewalk_In	정지 계획선의 인도 내부 모서리입니다.
P2	Sidewalk_Out	정지 계획선에 있는 인도의 외부 모서리입니다.
L1	Top Sidewalk
L2	Datum
S1	Sidewalk	인도 콘크리트 면적입니다.
