기본 인도

이 횡단구성요소는 선택적 대로가 있는 콘크리트 인도를 정의하는 링크를 삽입하는 데 사용됩니다.

이는 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

부착

부착점은 내부 버퍼의 내부 모서리에 있습니다.

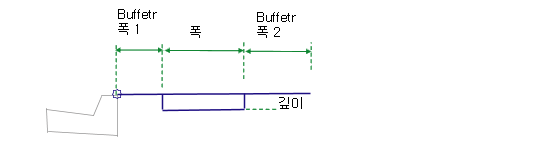

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 삽입되는 방향을 나타냅니다.	왼쪽/오른쪽	오른쪽
폭	콘크리트 인도의 폭입니다.	숫자, 양수	1.8m 6.0ft
깊이	콘크리트 인도의 깊이입니다.	숫자, 양수	0.1m 0.333ft
버퍼 폭 1	내부 버퍼 지대의 폭입니다.	숫자, 양수	0ft, m
버퍼 폭 2	외부 버퍼 지대의 폭입니다.	숫자, 양수	0ft, m

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

없음

동작

내부 버퍼 지대, 인도 및 외부 버퍼 지대에 대한 링크는 수평 경사로 부착점에서 바깥쪽에 삽입됩니다. 버퍼 지대는 폭을 0으로 설정하여 생략할 수 있습니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 지정한 대로 버퍼 지대 및 인도를 그립니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P2	Sidewalk_In	정지 계획선에 있는 인도의 내부 모서리입니다.
P3	Sidewalk_Out	정지 계획선에 있는 인도의 외부 모서리입니다.
L1	Top Datum
L2	Top Sidewalk	인도 구조물 맨 위 링크입니다.
L3	Top Datum
L4 - L6	Sidewalk Datum
S1	Sidewalk	인도 콘크리트 면적입니다.

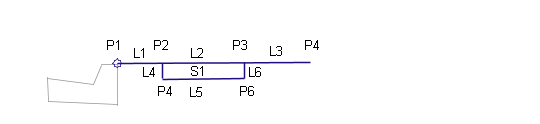

코딩 다이어그램
