보조기층이 인터레이스된 길어깨

이 횡단구성요소는 사면점으로 확장된 보조기층을 포함하여 모든 도면층과 함께 포장된 길어깨를 삽입합니다. 다양한 하위 도면층의 깊이를 줄여 일부 선택한 재료층 주위의 보조기층 재료를 선택적으로 인터레이스할 수 있습니다.

부착

부착점은 포장된 길어깨의 내부 모서리에 있으며 일반적으로 이 위치는 주행로 외부 모서리에 해당합니다.

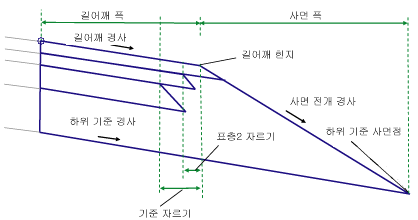

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
길어깨 폭	부착점에서 길어깨 힌지점까지의 폭입니다.	숫자	2.4m 8.0ft
편경사 사용	기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다.	선택 항목 리스트: 아니오(N) 왼쪽 외부 길어깨 왼쪽 내부 길어깨 오른쪽 내부 길어깨 오른쪽 외부 길어깨	아니오(N)
길어깨 경사 방향	길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 항목 리스트: 크라운에서 멀어짐 크라운을 향함	크라운에서 멀어짐
기본 길어깨 경사	길어깨 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다.	숫자	-4.0%
보조기층 사면 전개 유형	사면 전개 링크를 가변 폭을 갖는 고정 경사로 유지할지 아니면 가변 경사를 갖는 고정 폭으로 유지할지 선택합니다.	선택 리스트: a) 경사 유지, 폭 조정, b) 폭 유지, 경사 조정	경사 유지, 폭 조정
사면 전개 경사/폭	사면 링크의 고정 폭 또는 고정 경사(x : 1) 값입니다.	숫자, 양수	4( : 1)
보조기층 편경사	기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다.	옵션 리스트: a.) 아니오, b.) 외부 길어깨 경사, c.) 내부 길어깨 경사	아니오
기본 보조기층 경사	보조기층 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다.	숫자	-4.0%
표층1 깊이	정지 계획선과 표층1 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.025m (0.083ft)
표층1과 표층2 사이의 간격	표층1의 깊이를 줄여 표층1과 표층2 사이에서 보조기층 재료를 인터레이스합니다.	숫자, 양수	0.000m 0.000ft
표층2 깊이	두 번째 수평 포장 재료 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.025m 0.083ft
표층2 자르기	표층2 재료의 폭을 줄여 보조기층 인터레이스를 활성화합니다. 재료층 측면 모서리의 경사는 길어깨 사면 경사와 같습니다.	숫자, 양수	0.4m 1.32ft
표층2와 기층 사이의 간격	표층2의 깊이를 줄여 표층2와 기층 방위각 사이에서 보조기층 재료를 인터레이스합니다.	숫자, 양수	0.01m (0.033ft)
기층 깊이	기층 방위각의 깊이(표층2와 기층 간, 생략하려면 0 사용)	숫자, 음수 아님	0.100m 0.333ft
기층 자르기	기층 방위각 재료의 폭을 줄여 보조기층 인터레이스를 활성화합니다. 재료층 측면 모서리의 경사는 길어깨 사면 경사와 같습니다.	숫자, 양수	0.4m 1.32ft
보조기층 깊이	기층 방위각 맨 아래의 부착점에서 보조기층의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.300m 1.0ft
표토 두께	사면 링크를 따른 재료 정렬 깊이를 지정합니다. 값으로 0을 입력하면 정렬 재료가 추가되지 않습니다.	숫자, 음수 아님	0.0
표토 쉐이프 코드	표토 재료의 쉐이프 코드를 지정합니다.	문자열	표토
표층1 쉐이프 코드	맨 위 도면층(설정된 경우 표토 아래) 재료의 쉐이프 코드를 지정합니다.	문자열	Pave1
표층2 쉐이프 코드	두 번째 도면층 재료(기층 방위각 위)의 쉐이프 코드를 지정합니다.	문자열	Pave2

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
길어깨 폭	고정 길어깨 폭을 재지정하고 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
사면 전개 경사	사면 전개 링크의 경사입니다.	숫자
사면 전개 간격띄우기	노상 사면 전개점의 간격띄우기입니다.	숫자
사면 전개 표고	노상 사면 전개점의 표고입니다.	숫자
길어깨 폭	포장된 길어깨 폭	숫자
길어깨 경사	포장된 길어깨 경사	숫자

동작

부착점에서 외향으로 지정된 길어깨 폭 및 기본 길어깨 경사에 해당하는 길어깨의 정지 계획선이 삽입됩니다. 보조기층 링크는 정지 계획선 아래의 보조기층 깊이에서 시작되는 부착점에서 삽입됩니다.

고정 경사(사면 경사 유지 = 참) 또는 고정 폭(사면 경사 유지 = 거짓)을 사용하여 길어깨 사면 링크가 삽입될 수 있습니다. 고정 경사를 사용하면 사면 링크는 보조기층 링크와 교차할 때까지 길어깨의 외부 모서리에서 확장되고 그렇지 않은 경우 사면 전개 폭에 대해 보조기층이 길어깨 외부 모서리를 초과하여 확장되고 사면 링크가 보조기층 끝에 연결됩니다.

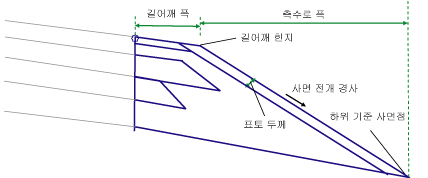

표토 재료를 "양수" 값으로 설정하면 새 재료층이 사면 링크 바로 아래의 지정된 두께에 삽입됩니다. 두께는 길어깨 사면 링크에 수직으로 측정됩니다. 이 도면층은 길어깨 맨 위 도면층에서 맨 아래의 노상 사면 링크까지 확장됩니다. 새 도면층 때문에 길어깨 맨 위 도면층의 폭이 다음 그림과 같이 조정됩니다.

표층1, 표층2 및 기층 지표면 링크는 길어깨 사면 링크와 교차할 때까지 지정된 깊이에서 정지 계획선과 평행하여 삽입됩니다.

위의 자르기 값을 양수 값으로 설정하면 해당 재료의 맨 위가 이 값만큼 줄어들고 사면 경사와 같은 재료 측면 경사를 사용하여 맨 아래 링크가 파생됩니다.

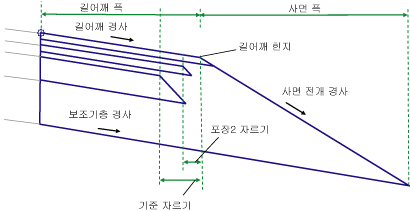

또한 "표층1과 표층2 사이의 간격" 및/또는 "표층2와 기층 사이의 간격"을 양수 값으로 설정하면 아래 그림과 같이 해당 도면층이 이 간격만큼 떨어집니다.

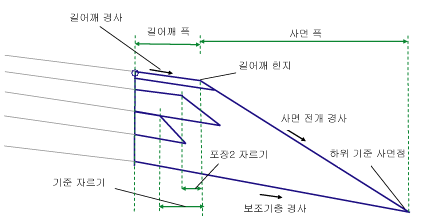

표층1/표층2 및/또는 표층2/기층 사이의 간격을 0으로 설정하면 횡단구성요소가 아래 그림과 같이 그려집니다.

하위 도면층의 자르기 값을 0으로 설정할 경우 이 횡단구성요소는 선택적 표토 정렬을 사용하는 모두 확장된 길어깨 횡단구성요소와 비슷합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 기본 매개변수가 지정된 길어깨로 구성되는 링크를 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

유형	코드	설명
P2	EPS	정지 계획선의 포장 길어깨 모서리입니다.
P3	Daylight_Sub	보조기층 사면 전개점입니다.
P5	EPS_Pave1	표층1의 포장 길어깨 모서리입니다.
P7	EPS_Pave2	표층2의 포장 길어깨 모서리입니다.
P9	EPS_Base	기층의 포장된 길어깨 모서리입니다.
L1, L2	Top	길어깨의 정지 계획선입니다.
L4	Pave1
L5	Pave2
L6	Base
L3	Datum, Subbase
S1	User Defined Code	길어깨의 맨 위 도면층에 대한 사용자 정의 코드입니다(기본값 - 표층1).
S2	User Defined Code	길어깨의 두 번째 도면층에 대한 사용자 정의 코드입니다(기본값 - 표층2).
S3	Base
S4	Subbase
S5	User Defined Code	표토 재료에 대한 사용자 정의 코드입니다(기본값 - 표토).
