아래쪽으로 벽 유지

이 횡단구성요소는 측면 중 하나가 테이퍼되어 있는 옹벽 구조물을 삽입합니다.

벽이 측면으로 밀리므로 모든 토대가 높은 성토 측면에 있습니다. 또한 이 횡단구성요소는 맨 아래에 선택적 키를 추가합니다.

부착

부착점은 옹벽이 절토 조건에 있는지 아니면 성토에 있는지 여부에 따라 달라집니다. 성토에 있을 경우 부착점은 옹벽의 맨 위 근처에 있습니다. 절토 조건에 삽입될 경우 부착점은 토대 근처에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
벽 맨 위 폭	맨 위 벽의 폭을 지정합니다.	숫자	0.958ft 0.292m
맨 위 높이	벽 맨 위와 성토의 갈고리 또는 절토의 새 갈고리 사이의 거리입니다.	숫자	1.320ft 0.40m
토대 토피고	토대 맨 위에서 성토의 벽 뒷쪽 마감 경사선 또는 절토의 갈고리까지의 토피고 깊이입니다.	숫자	1.667ft 0.50m
키	토대 아래에 선택적 키를 추가하도록 지정합니다.	부울	예

벽 높이는 토대의 맨 위에서 수직 면에 있는 지면 표고의 부착점까지의 거리 중에서 더 높은 것으로 결정됩니다. 벽 완만한 경사, 토대의 폭, 선택적 키 치수 및 키 중심의 위치는 모두 벽 높이의 기능입니다.

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
벽 높이	고정된 벽 높이를 재지정하고 종단에 연결하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
대상 지표면	절토 또는 성토에 있는 옹벽을 결정하기 위한 기존 지표면 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

없음

동작

이 횡단구성요소는 왼쪽이나 오른쪽에 삽입할 수 있습니다. 부착점은 성토 또는 절토 조건에 따라 다릅니다. 성토에서 부착점은 맨 위 높이 매개변수와 동일한 거리에서 벽 맨 위 아래에 정지 계획선이 벽의 내부 면과 교차하는 위치로 간주됩니다. 절토에서 부착점은 토태 토피고 매개변수와 동일한 거리에서 토대 맨 위에 정지 계획선이 내부 면과 교차하는 위치로 간주됩니다. 벽 높이는 벽 높이 또는 종단 입력에서 결정됩니다. 성토에서 경사 벽 면은 도로의 중심을 향합니다. 절토에서 경사 벽 면은 도로에서 벗어나서 유지되는 지면을 향합니다. 키 옵션이 아니오로 설정된 경우 토대의 기층은 단일 수평 링크입니다. 키 옵션이 사용될 경우 선택적 키를 정의하기 위한 링크가 삽입됩니다.

배치 모드 작업

횡단구성요소가 채우기 조건에 있다고 가정할 경우 배치 모드에서 이 횡단구성요소는 입력 매개변수 값에서 지정한 대로 옹벽 쉐이프를 그립니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크	코드	설명
P1	RW_Front
P2	RW_Top
P3	RW_Back
P14	RW_Hinge
P12	RW_Inside	빌딩 기준 지표면에서 브레이크라인으로 사용할 수 있습니다.
P5	RW_Outside	빌딩 기준 지표면에서 브레이크라인으로 사용할 수 있습니다.
L1, L2, L3	Top, Wall	L1=P1 - P2; L2= P2 - P3; L3 = P3 - P14;
L4,L5,L6	Footing_Bottom	L4 = P6 - P7; L5 = P8 - P9; L6 = 10 - 11;
S1	RWall

코딩 다이어그램

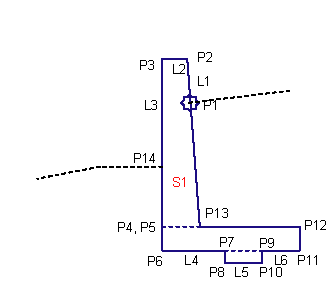

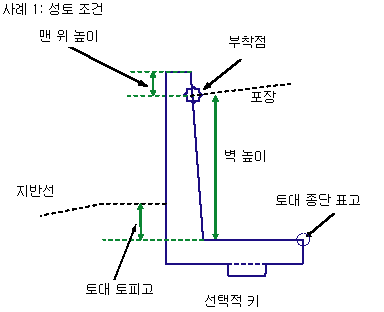

성토 조건

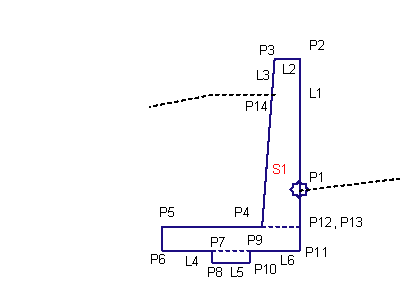

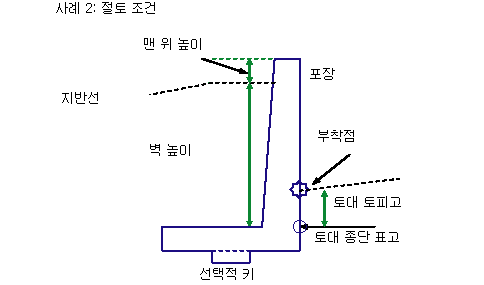

절토 조건
