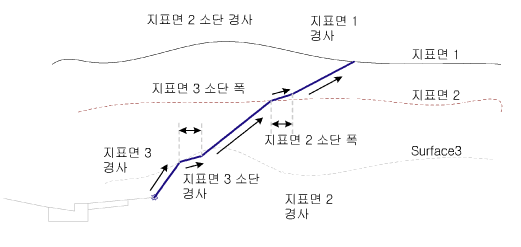

이 횡단구성요소를 사용하면 각 재료 유형에 대해 세 개의 지표면 도면층 및 절토 경사를 지정할 수 있습니다.
유형 간에 변환할 때 소단을 삽입할 수도 있습니다.
부착
부착점은 초기 절토 또는 성토 경사의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 | 횡단구성요소를 배치할 측면을 지정합니다. | 왼쪽/오른쪽 | 오른쪽 |
| 지표면 1 절토 경사 | 지표면 1 재료에 사용할 경사입니다. | 숫자, 양수 | 4 (:1) |
| 지표면 2 소단 폭 | 지표면 1과 2 사이의 소단 폭을 지정합니다(생략하려면 0 사용). | 숫자, 양수 | 0 |
| 지표면 2 소단 경사 | 선택적 소단의 경사를 지정합니다. | 숫자, 양수 | 4 (:1) |
| 지표면 2 절토 경사 | 지표면 2 재료에 사용할 경사입니다. | 숫자, 양수 | 2( : 1) |
| 지표면 3 소단 폭 | 지표면 1과 2 사이의 소단 폭을 지정합니다(생략하려면 0 사용). | 숫자, 양수 | 0 |
| 지표면 3 소단 경사 | 선택적 소단의 경사를 지정합니다. | 숫자, 양수 | 4 (:1) |
| 지표면 3 절토 경사 | 지표면 3 재료에 사용할 경사입니다. | 숫자, 양수 | 1 (:1) |
| 성토 경사 | 성토 조건에서 사면 전개 링크의 경사입니다 | 숫자, 양수 | 4 (:1) |
| 정렬된 재료 배치 | 사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다. | 문자열 | 없음 |
| 경사 제한 1 | 연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. | 경사 | 1 : 1 |
| 재료 1 두께 | 정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. | 숫자, 양수 | 12인치 |
| 재료 1 이름 | 정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. | 문자열 | 사석 |
| 경사 제한 2 | 연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. | 경사 | 2 : 1 |
| 재료 2 두께 | 정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. | 숫자, 양수 | 6인치 |
| 재료 2 이름 | 정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. | 문자열 | 사석 |
| 경사 제한 3 | 연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. | 경사 | 4 : 1 |
| 재료 3 두께 | 정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. | 숫자, 양수 | 4인치 |
| 재료 3 이름 | 정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. | 문자열 | 재배 잔디 |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
| 매개변수 | 설명 | 상태 |
|---|---|---|
| 지표면 1 | 맨 위 기존 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 필수 |
| 지표면 2 | 첫 번째 하위 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 선택 사항 |
| Surface3 | 두 번째 하위 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 선택 사항 |
출력 매개변수
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 사면 전개 간격띄우기 | 사면 전개점의 간격띄우기입니다. | 숫자 | 사면 전개 간격띄우기 |
| 사면 전개 표고 | 사면 전개점의 표고입니다. | 숫자 | 사면 전개 표고 |
동작
성토 환경에서 사면 링크는 지표면 1에 대한 성토 경사 입력 매개변수를 기준으로 하는 경사로 삽입됩니다. 절토에서 횡단구성요소는 먼저 지표면 3 경사를 적용하고 교차로가 있는지 확인하여 지표면 3 아래에 있는지 검사하여 확인합니다. 이 프로세스를 추가 지표면 각각에 대해 반복합니다. 선택적으로 지표면 변경 시 지표면 사이에 선택적 변환을 추가할 수 있습니다. 교차된 지표면의 소단 폭 및 경사만 사용됩니다.
AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.
배치 모드 작업
이 횡단구성요소는 지표면 1 경사 및 성토 경사에 대한 입력 매개변수를 사용하여 배치 모드로 표시됩니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점, 링크 또는 쉐이프 | 코드 | 설명 |
|---|---|---|
| P1 | Hinge, Hinge_Cut 또는 Hinge_Fill | 힌지점입니다. Hinge_Cut은 사면 전개 링크가 위쪽 경사인 경우 사용되며, Hinge_Fill은 사면 전개 링크가 아래쪽 경사인 경우 사용됩니다. |
| P2 | Daylight, Daylight_Cut 또는 Daylight_Fill | 사면 전개점 |
| P3-P6 | Daylight, Daylight_Cut | 사면 전개점 |
| L1 | Top, Datum, Slope_Link | |
| L1 | Daylight, Daylight_Cut | 절토 횡단에 대한 사면 링크입니다. |
| L1 | Daylight, Daylight_Fill | 성토 횡단에 대한 사면 링크입니다. |
| L2-L5 | Top, Datum, Slope_Link, Daylight_Cut | 지표면을 통과하는 경사에 대한 링크입니다. |
| L Last | Top, Datum, Daylight, Daylight Cut | 마지막 링크입니다. |

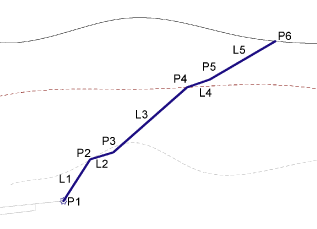

코딩 다이어그램
