이 횡단구성요소는 선택적 반장벽이 있는 단순 상자 대들보 교량 쉐이프를 작성합니다.
부착
부착점은 교량 상판 정지 계획선의 중심선에 있습니다. 교량 횡단은 왼쪽 및 오른쪽 측면으로 작성됩니다.

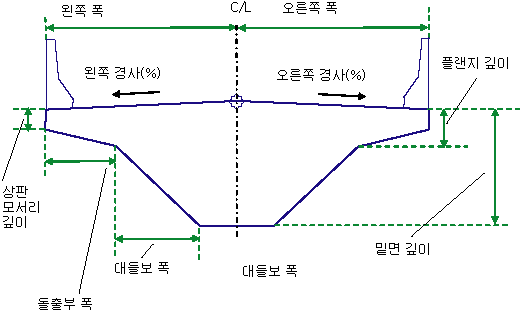

입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
왼쪽 폭 |
교량 상판 왼쪽 측면의 폭입니다. |
숫자, 양수 |
5.34m 17.8ft |
|
오른쪽 폭 |
교량 상판 오른쪽 측면의 폭입니다. |
숫자, 양수 |
5.34m 17.8ft |
|
왼쪽 - 편경사 사용 |
교량 왼쪽에 편경사를 사용하도록 지정합니다. |
옵션 리스트: 아니오, 내부 차선 경사, 외부 차선 경사 |
외부 차선 경사 |
|
기본 왼쪽 경사 |
편경사가 지정되지 않은 경우 교량 왼쪽에 기본 경사를 지정합니다. |
숫자 |
-2.0% |
|
오른쪽 - 편경사 사용 |
교량 오른쪽에 편경사를 사용하도록 지정합니다. |
옵션 리스트: 아니오, 내부 차선 경사, 외부 차선 경사 |
외부 차선 경사 |
|
기본 오른쪽 경사 |
편경사가 지정되지 않은 경우 교량 오른쪽에 기본 경사를 지정합니다. |
숫자 |
-2.0% |
|
밑면 깊이 |
교량 상판 모서리에서 밑면까지의 수직 거리입니다. |
숫자, 양수 |
2.0m 6.67ft |
|
모서리 깊이 |
모서리의 교량 상판 두께입니다. |
숫자, 양수 |
0.150m 0.5ft |
|
플랜지 깊이 |
교량 상판 모서리에서 플랜지 루트까지의 수직 거리입니다. |
숫자, 양수 |
0.300m 1.0ft |
|
돌출부 폭 |
돌출부의 폭입니다. |
숫자, 양수 |
1.2m 4.0ft |
|
대들보 폭 |
대들보의 폭입니다. |
숫자, 양수 |
2.0m 6.67ft |
|
장벽 포함 장벽 생략 |
교량 상판의 각 측면에 대한 장벽을 포함하거나 생략합니다. |
포함/생략 |
포함 |
|

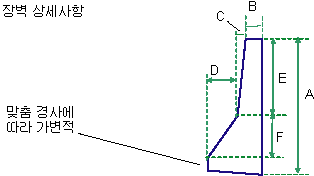

장벽 A(mm 또는 인치) |
중앙분리대 중심의 장벽 높이입니다. |
숫자, 양수 |
810mm 32in |
|
장벽 B(mm 또는 인치) |
다이어그램에 표시된 대로 |
숫자, 양수 |
131mm 4.5in |
|
장벽 C(mm 또는 인치) |
다이어그램에 표시된 대로 |
숫자, 양수 |
59mm 2in |
|
장벽 D(mm 또는 인치) |
다이어그램에 표시된 대로 |
숫자, 양수 |
125mm 5in |
|
장벽 E(mm 또는 인치) |
다이어그램에 표시된 대로 |
숫자, 양수 |
557mm 22in |
|
장벽 F(mm 또는 인치) |
다이어그램에 표시된 대로 |
숫자, 양수 |
178mm 7in |
대상 매개변수
이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
왼쪽 폭 |
고정 왼쪽 폭 값을 재지정하고 왼쪽 상판 모서리를 간격띄우기에 연결하는 데 사용할 수 있습니다. 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
|
오른쪽 폭 |
고정 오른쪽 폭 값을 재지정하고 오른쪽 상판 모서리를 간격띄우기에 연결하는 데 사용할 수 있습니다. 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
출력 매개변수
| 매개변수 | 설명 | 유형 |
|---|---|---|
|
편경사 회전 축 |
횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오. |
정적(설명) |

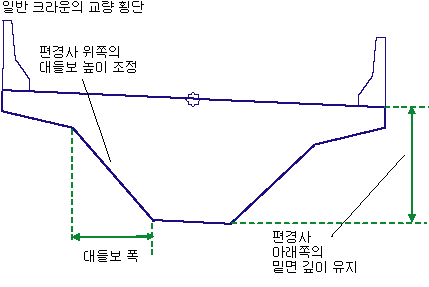

동작
이 횡단구성요소는 지정된 입력 매개변수 값을 기반으로 교량 상판과 아래 구조물에 대한 링크를 작성합니다. 편경사에서는 일부 구조물이 회전하지 않을 수 있습니다. 밑면 깊이는 교량 아래쪽의 상판 맨 위 모서리에서 지정된 값으로 유지되며 대들보 높이가 상판 루트의 위쪽에서 조정됩니다.
장벽 포함이 True인 경우, 뉴저지 장벽 횡단이 상판의 왼쪽 및 오른쪽 모서리에 추가됩니다. 장벽 맨 아래의 경사는 상판 경사와 일치하도록 조정됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 입력 매개변수에서 지정한 대로 교량 구조물 및 장벽을 그립니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1, P3 |
EBD |
교량 상판의 모서리입니다. |
|
P2 |
Crown_Deck |
교량 상판의 크라운 점입니다. |
|
L1, L2 |
Deck, Top |
|
|
L3 – L9 |
Bridge |
교량 하위 구조물 링크입니다. |
|
모든 장벽 링크 |
Barrier |
|
|
S1 |
Bridge |
|
|
S2, S3 |
Barrier |

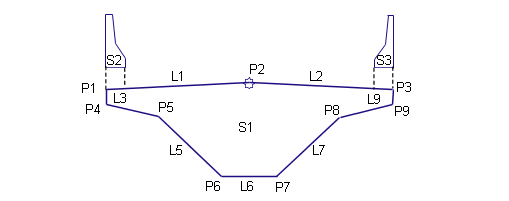

코딩 다이어그램
