이 횡단구성요소는 구조물의 내부 및 외부에 선택적 소단 및 내리막이 있는 배수로 구조물을 작성합니다.
부착
부착점은 선택적 내부 소단의 맨 안쪽 점입니다. 내부 소단이 생략될 경우 부착점은 배수로 구조물 내벽의 맨 안쪽 점에 있습니다.

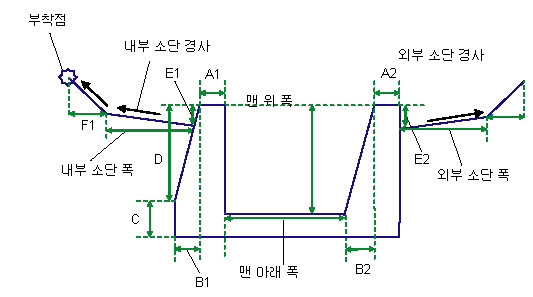

입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 | 오른쪽 |
| 맨 아래 폭 | 배수로의 맨 아래 폭입니다. | 숫자, 양수 |
2.0ft 0.6m |
| 배수로 깊이 | 배수로의 깊이입니다. | 숫자, 양수 |
2.0ft 0.6m |
| A1 | 맨 위 내벽의 두께입니다. | 숫자, 양수 |
0.45ft 0.15m |
| B1 | 맨 아래 내벽의 증가된 벽 두께입니다. | 숫자, 양수 |
0.6ft 0.2m |
| C | 배수로 맨 아래 정렬의 두께입니다. | 숫자, 양수 |
0.5ft 0.15m |
| D | 내벽의 테이퍼된 면 깊이입니다. | 숫자, 양수 |
2.0ft 0.6m |
| E1 | 내부 소단/내리막 링크가 시작되는 위치의 힌지점 깊이입니다. | 숫자, 양수 |
0.0ft 0.0m |
| 내부 소단 폭 | 내부 소단 폭(선택 사항)입니다. 소단이 없으면 0(영)을 입력합니다. | 숫자, 양수 |
1.5ft 0.5m |
| 내부 소단 기울기 | 내부 소단의 횡단 기울기(선택 사항)입니다. 배수로 구조물 모서리에서부터 측정하며 양의 경사값은 배수로에서부터 오르막이 되는 소단을 나타냅니다. | 숫자, 기울기 유형 | 4% |
| F1 | 내부 내리막 링크(선택 사항)입니다. 내리막 링크가 없으면 0(영)을 입력합니다. | 숫자, 양수 |
1.0ft 0.3m |
| G1 | 내부 내리막 링크의 기울기(선택 사항)입니다. 배수로 구조물에서부터 측정하며 양의 경사값은 시작점에서부터 오르막이 되는 링크를 나타냅니다. | 숫자, 기울기 유형 | 1:1 |
| A2 | 맨 위 내벽의 두께입니다. | 숫자, 양수 |
0.45ft 0.15m |
| B2 | 테이퍼된 외벽의 폭입니다. | 숫자, 양수 |
0.6ft 0.2m |
| E2 | 외부 소단/내리막 링크가 시작되는 위치의 힌지점 깊이입니다. | 숫자, 양수 |
1.0ft 0.3m |
| 외부 소단 폭 | 외부 소단 폭(선택 사항)입니다. 소단이 없으면 0(영)을 입력합니다. | 숫자, 양수 |
3.0ft 1.0m |
| 외부 소단 기울기 | 외부 소단의 횡단 기울기(선택 사항)입니다. 배수로 구조물 모서리에서부터 측정하며 양의 경사값은 배수로에서부터 오르막이 되는 소단을 나타냅니다. | 숫자, 기울기 유형 | 4% |
| F2 | 외부 내리막 링크(선택 사항) 폭입니다. 내리막 링크가 없으면 0(영)을 입력합니다. | 숫자, 양수 |
1.0ft 0.3m |
| G2 | 외부 내리막 링크의 기울기(선택 사항)입니다. 배수로 구조물에서부터 측정하며 양의 경사값은 시작점에서부터 오르막이 되는 링크를 나타냅니다. | 숫자, 기울기 유형 | 1:1 |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
대상 매개변수: 없음
출력 매개변수
동작
이 횡단구성요소는 그림과 같이 배수로 구조물의 쉐이프를 작성합니다. 소단 및 오르막 링크를 생략하려면 해당 폭 매개변수에 0(영)을 입력합니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 정의할 때 부착점에서 시작하여 그립니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점/링크 | 코드 | 설명 |
|---|---|---|
| P10 | Ditch_In | |
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P14 | Ditch_Out | |
| L10, L13 | Top | |
| L10, L13 | Datum | 각각의 간격띄우기가 P11 < P8 및 P13 > P9인 경우 |
| L11 | Top | |
| L12 | Top | |
| L1 및 L5 | Top | |
| L1 - L5 | Ditch_Top | |
| L8 및 L9 | Datum | |
| L10, - L13 | Backfill | |
| L6 | Backfill_Face | |
| S1 | Ditch | 배수로 구조물 쉐이프 면적입니다. |

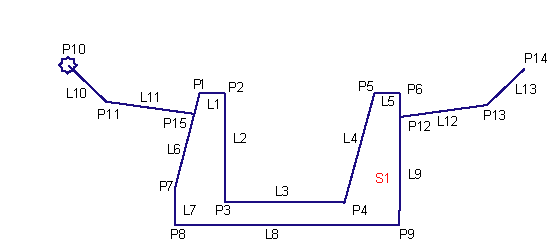

코딩 다이어그램
