기본 측면 경사 절토 배수로

이 횡단구성요소는 절토 및 성토 조건 모두에서 도로 모서리에서 사면 전개점까지 닫는 데 사용됩니다.

절토 조건에는 선택적 배수로가 포함됩니다. 마지막 사면 전개 링크는 코리더 모델이 불완전한 상태로 남아야 하는 경우에 생략할 수 있습니다. 예를 들어, 인접한 특성의 정지 지표면이 완료되지 않은 도로의 힌지점에 연결될 수 있도록 하기 위해 이렇게 할 수 있습니다. 이 횡단구성요소는 단순 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

사면 전개 및 기타 링크(모든 링크, 사면 링크, 성토 링크만 및 없음)에 선택적 정렬된 재료를 지정할 수도 있습니다.

부착

부착점은 절토의 경우 배수로 오르막의 내부 모서리에 있고, 성토의 경우 사면 전개 링크의 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

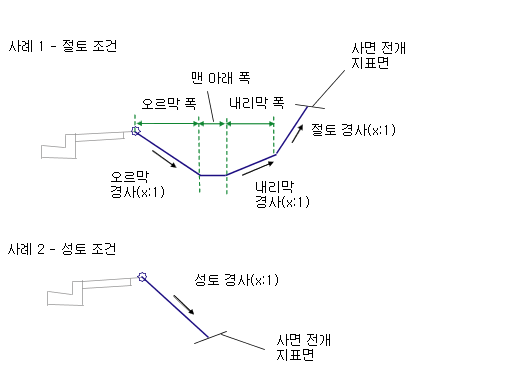

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
사면 링크	사면 링크를 포함하거나 생략합니다.	포함/생략	포함
절토 경사	절토에 대한 사면 전개 링크의 경사입니다.	숫자, 양수	2 : 1
성토 경사	성토에 대한 사면 전개 링크의 경사입니다.	숫자, 양수	4 : 1
오르막 경사	배수로 오르막 링크의 경사입니다(절토만 해당).	숫자, 양수	4 : 1
오르막 폭	배수로 오르막 링크의 폭입니다(절토만 해당).	숫자, 양수	1.2m 4.0ft
맨 아래 폭	배수로의 맨 아래 폭입니다.	숫자, 양수	0.6m 2.0ft
내리막 경사	배수로 내리막 링크의 경사입니다(절토만 해당)	숫자, 양수	4 : 1
내리막 폭	배수로 내리막 링크의 폭입니다(절토만 해당).	숫자, 양수	1.2m 4.0ft
반올림 옵션	사면 링크를 집수 점에서 반올림하도록 지정합니다.	문자열	없음
반올림 방법	반올림에 사용되는 매개변수를 지정합니다.	문자열	길이
반올림 매개변수	길이 또는 반지름 값을 지정합니다.	숫자, 양수	1.500ft
반올림 다듬기	반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크).	숫자, 양수	6
정렬된 재료 배치	사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다.	문자열	없음
경사 제한 1	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	1 : 1
재료 1 두께	정렬된 재료의 두께를 지정합니다.	숫자, 양수	12인치
재료 1 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 2	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	2 : 1
재료 2 두께	정렬된 재료의 두께를 지정합니다.	숫자, 양수	6인치
재료 2 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 3	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	4 : 1
재료 3 두께	정렬된 재료의 두께를 지정합니다.	숫자, 양수	4인치
재료 3 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	재배 잔디

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
사면 전개 지표면	사면 전개에 대한 지표면의 이름입니다. 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

없음

동작

부착점을 테스트하여 절토 또는 성토에 있는지 결정합니다. 성토에 있는 경우 성토 사면 전개 링크는 지정된 성토 경사에서 사면 전개 지표면까지 확장됩니다. 절토에 있는 경우 오르막, 배수로 맨 아래 및 내리막이 추가되며 절토 사면 전개 링크는 내리막 끝부터 지정된 절토 경사의 사면 전개 지표면까지 확장됩니다.

이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.

정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 끝에 화살표가 있는 일반 절토 및 성토 경사를 그립니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

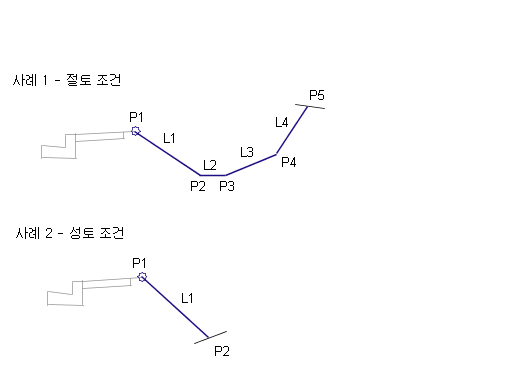

점, 링크 또는 쉐이프	코드	설명
P1	Hinge Hinge_Fill	성토 사면 전개 링크에 대한 힌지점입니다(성토 조건만 해당).
P2	Ditch_In Daylight Daylight_Fill	배수로의 내부 모서리입니다(절토 조건만 해당). 사면 전개점입니다(성토 조건만 해당).
P3	Ditch_Out	배수로의 외부 모서리입니다(절토 조건만 해당).
P4	Hinge_Cut	절토 사면 전개 링크의 힌지점입니다(절토 조건만 해당).
P5	Daylight Daylight_Cut	사면 전개점입니다(절토 조건만 해당).
L1 - L4	Top Datum	포장되지 않은 정지 계획선입니다.
L1	Top Datum Daylight Daylight_Fill	성토의 사면 전개 링크입니다.
L4	Top Datum Daylight Daylight_Cut	절토의 사면 전개 링크입니다.
