기본 변환 차선

이 횡단구성요소는 정지 계획선 및 보조기층을 사용하는 단순 차선을 작성합니다. 여기서 주행로 모서리는 선형 또는 종단에 연결될 수 있습니다.

이 횡단구성요소는 단순 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

부착

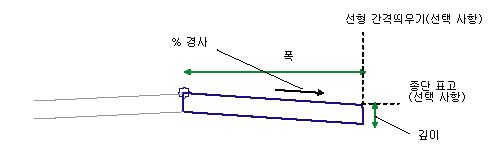

부착점은 삽입점이 크라운인 경우 정지 계획선에 있는 차선의 내부 모서리 (a)에 있거나 삽입점이 주행로 모서리에 있는 경우 주행로 외부 모서리 (b)에 있습니다.

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
삽입점	차선의 삽입점을 크라운이나 주행로 모서리에 지정합니다.	옵션 리스트: 크라운, 주행로 모서리	Crown
내부의 크라운 점	주행로 내부 모서리가 크라운으로 코드화되도록 지정합니다.	예/아니오	예
폭	차선의 폭입니다.	숫자, 양수	3.6m 12.0ft
깊이	정지 계획선에서 보조기층까지의 깊이입니다.	숫자, 양수	0.2m 0.67ft
경사(%)	차선의 경사(%)입니다.	숫자	-2%
변환	선형, 종단 또는 두 가지 모두 대상 매개변수로 사용될 때 횡단구성요소가 작동하는 방법을 설명합니다. 리스트에 제공되는 선택 사항은 다음과 같습니다. 간격띄우기 및 표고 유지 표고 유지, 간격띄우기 변경 기울기 유지, 간격띄우기 변경 간격띄우기 유지, 표고 변경 간격띄우기 및 표고 변경	메뉴	간격띄우기 및 표고 유지

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
모서리 간격띄우기	고정 폭 값을 재지정하고 주행로 모서리를 간격띄우기에 연결하는 데 사용할 수 있습니다. 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
모서리 표고	고정 경사를 재지정하고 표고에 주행로 모서리를 연결하는 데 사용할 수 있습니다. 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

없음

이 횡단구성요소는 선형(가변 폭인 경우)과 종단(가변 경사인 경우)에 연결될 수 있는 주행 차선을 제공합니다. 동작은 선택하는 변환 유형에 따라 달라집니다.

변환 유형	설명
간격띄우기 및 표고 유지	차선의 폭 및 경사가 폭 및 경사(%) 입력 매개변수 값으로 유지됩니다.
표고 유지, 간격띄우기 변경	주행로 모서리의 표고가 폭과 경사(%) 입력 매개변수 값에서 계산됩니다. 그런 다음, 폭이 간격띄우기 선형에 연결됩니다.
기울기 유지, 간격띄우기 변경	폭이 간격띄우기 선형에 연결되도록 조정됩니다. 경사(%) 입력 값은 조정된 폭에 대해 유지됩니다.
간격띄우기 유지, 표고 변경	폭이 폭 입력 매개변수 값으로 유지됩니다. 주행로 모서리의 표고는 간격띄우기 종단에 연결됩니다.
간격띄우기 및 표고 변경	폭은 간격띄우기 선형에 연결되며 경사는 주행로 모서리의 표고를 간격띄우기 종단에 연결하도록 조정됩니다.

배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 차선을 그립니다.

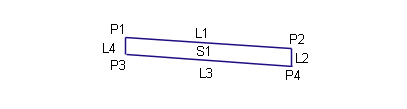

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
