이 횡단구성요소는 기존 지표면 위치를 기준으로 기준 및 하위 기준 도면층을 자르는 확장 상황에 대해 길어깨를 삽입합니다.
부착
부착점은 정지 계획선 지표면에 있는 길어깨의 내부 모서리에 있습니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 | 오른쪽 |

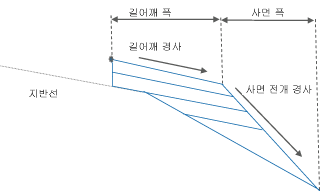

| 길어깨 폭 | 부착점에서 길어깨 힌지점까지의 폭입니다. | 숫자 |
1.8m 5.40ft |
| 편경사 사용 |
길어깨의 포장된 부분에 대해 기준선 선형에 정의된 편경사 지정의 편경사를 사용하도록 지정합니다. |
선택 항목 리스트:
|
아니오(N) |
| 길어깨 경사 방향 |
길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 항목 리스트:
|
크라운에서 멀어짐 |
| 기본 길어깨 경사 | 쉐이프 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. | 숫자 | - 2.0 % |
| 보조기층 사면 전개 유형 | 사면 전개 링크를 가변 폭을 갖는 고정 경사로 유지할지 아니면 가변 경사를 갖는 고정 폭으로 유지할지 선택합니다. | 선택 리스트: a) 경사 유지, 폭 조정, b) 폭 유지, 경사 조정 | 경사 유지, 폭 조정 |
| 사면 전개 경사 | 사면 링크의 고정 경사 값으로, "경사 유지" 옵션을 사용하는 경우에 사용됩니다. | 숫자, 양수 | 4( : 1) |
| 사면 전개폭 | 사면 링크의 고정 폭 값으로, "폭 유지" 옵션을 사용하는 경우에 사용됩니다. | 숫자, 양수 |
5.40ft 1.8m |
| 표층1 깊이 | 표층 1의 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.025m 0.083ft |
| 표층2 깊이 | 표층 2의 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.025m 0.083ft |
| 기층 깊이 | 기층의 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.100m 0.333ft |
| 보조기층 깊이 | 보조기층의 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.300m 1.0ft |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
| 매개변수 | 설명 | 상태 |
|---|---|---|
| 길어깨 폭 | 고정 길어깨 폭을 재지정하고 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. | 선택 사항 |
| 기존 지표면 | 기층 및 보조기층을 자를 기존 지표면을 지정하는 데 사용할 수 있습니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 선택 사항 |
출력 매개변수
| 매개변수 | 설명 | 유형 |
|---|---|---|
| 사면 전개 경사 | 사면 전개 링크의 경사입니다. | 숫자 |
| 사면 전개 간격띄우기 | 노상 사면 전개점의 간격띄우기입니다. | 숫자 |
| 사면 전개 표고 | 노상 사면 전개점의 표고입니다. | 숫자 |
|
길어깨 폭 |
포장된 길어깨 폭 |
숫자 |
| 길어깨 경사 |
포장된 길어깨 경사 |
숫자 |
동작
삽입된 경우 이 횡단구성요소는 대상 기존 지표면이 있는지 검사합니다. 이 지표면이 존재하는 경우에는 기층 및 보조기층 지표면이 기존 지표면으로 잘립니다.
지표면이 존재하지 않으면 이 길어깨는 모두 확장된 길어깨 횡단구성요소와 동일하게 동작합니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 입력 매개변수에서 정의한 링크를 표시합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점, 링크 또는 쉐이프 | 코드 | 설명 |
|---|---|---|
| P2 | EPS | 정지 계획선의 포장 길어깨 모서리입니다. |
| P4 | EPS_Pave1 | 표층1의 포장 길어깨 모서리입니다. |
| P6 | EPS_Pave2 | 표층2의 포장 길어깨 모서리입니다. |
| P8 | EPS_Base | 기층의 포장된 길어깨 모서리입니다. |
| P10 | Daylight_Sub | 보조기층 사면 전개점입니다. |
| L1 | Top, Pave | 포장된 정지 계획선입니다. |
| L3 | Pave | 포장된 정지 계획선입니다. |
| L4 | Pave1 | 포장2의 맨 위 |
| L6 | Pave1 | 포장2의 맨 위 |
| L7 | Pave2 | 포장3의 맨 위 |
| L9 | Pave2 | 포장3의 맨 위 |
| L10 | Base | 기층 방위각의 맨 위 |
| L12 | Base | 기층 방위각의 맨 위 |
| L13 | Subbase, Datum | 보조기층의 맨 아래이며 기준입니다. |
| L14 | Top | 계획 지표면 구성입니다. |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase |

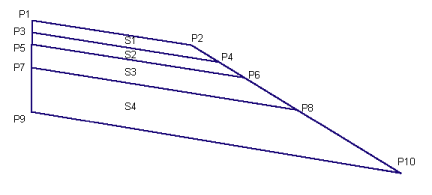

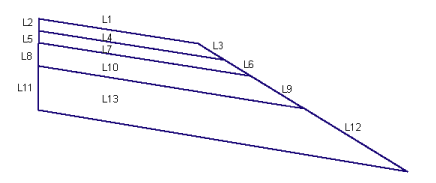

코딩 다이어그램
