이 횡단구성요소는 선택적 내리막과 오르막이 있는 배수로 구조물을 작성하는 데 사용됩니다.
부착
부착점은 배수로 구조물 앞 정지 작업 링크에 있는 맨 안쪽 점입니다. 정지 작업 링크를 생략할 경우 부착점은 배수로 구조물의 내벽에 있는 맨 안쪽 점입니다(파란색 원으로 표시됨).
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 | 오른쪽 |
| 깊이 | 배수로의 내부 깊이입니다. | 숫자, 양수 |
0.45m 1.5ft |
| 맨 아래 폭 | 수로의 맨 아래 폭입니다. | 숫자, 양수 |
0.5m 1.5ft |
| 측면 경사 | 배수로 측면 경사입니다. | 숫자 | 1:2 |
| 배수로 벽 깊이 | 배수로 벽의 깊이입니다. 이 깊이는 이전 다이어그램에 표시된 것과 같이 경사 면에 수직으로 측정됩니다. | 숫자, 양수 |
0.1m 0.33ft |
| 내부 확장 높이 | 부착점에서 배수로 내부의 비정렬 확장입니다. | 숫자, 양수 |
0.15m 0.45ft |
| 내부 내리막 폭 | 내부의 배수로 되메우기 폭입니다. | 숫자, 양수 |
1.5m 5.0ft |
| 외부 내리막 폭 | 배수로 구조물의 외부점을 초과한 비정렬 폭의 폭입니다. | 숫자, 양수 |
0.1m 0.33ft |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
대상 매개변수: 없음
출력 매개변수
없음
동작

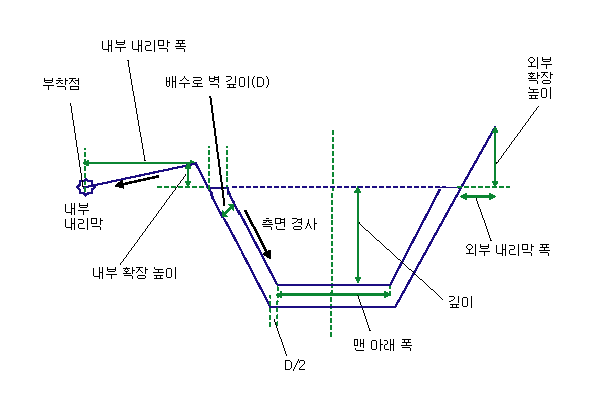

이 횡단구성요소는 위 그림과 같이 배수로 구조물의 쉐이프를 작성합니다.
AutoCAD Civil 3D 2010 이하 버전에서는 배수로 벽 깊이 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 경사 면에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 정의한 대로 부착점에서 시작되어 외향으로 작성됩니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점/링크 | 코드 | 설명 |
|---|---|---|
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9, L10, L11 | Top, Datum | |
| L1 - L5 | Top, Ditch_Top | |
| L6, L7, L8 | Datum, Ditch_Bottom | |
| S1 | Ditch | 배수로 구조물 쉐이프 면적입니다. |

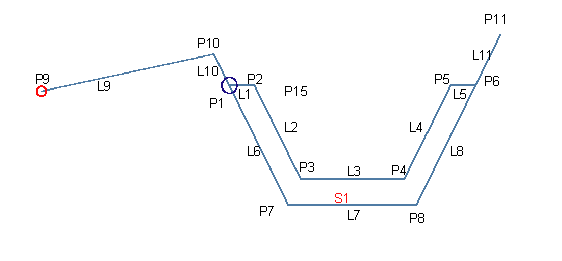

코딩 다이어그램
