터파기 파이프1

이 횡단구성요소는 측면 경사와 동일하고 최대 3개의 배경 채우기 도면층이 있는 평면 맨 아래 터파기를 작성합니다.

부착

부착점은 터파기 기층의 중간점 위의 맨 아래까지의 간격띄우기 거리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
폭	터파기 맨 아래의 폭입니다.	숫자, 양수	2.0m 6.0ft
측면 경사	터파기 측면 경사의 경사(X : 1)입니다.	숫자, 양수	3 : 1
관기초 깊이	노상의 깊이입니다.	숫자, 양수	0.0
특수 되메우기 깊이	특수 되메우기 도면층의 깊이입니다.	숫자, 양수	0.0
맨 아래까지의 간격띄우기	종단 경사선 표고에서 터파기 맨 아래까지의 수직 간격띄우기입니다. 예를 들어, 종단이 원형 파이프 맨 위를 따라 진행되면 수직 간격띄우기는 파이프 지름에 파이프 맨 아래에서 터파기 맨 아래까지의 거리를 더한 크기가 됩니다.	숫자	0.0

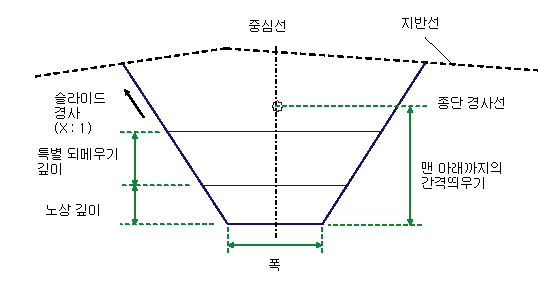

동작

터파기 맨 아래의 표고는 종단 경사선 표고에서 맨 아래까지의 간격띄우기 값을 빼서 계산합니다. 수평 터파기 맨 아래 링크는 해당 표고에서 부착점 간격띄우기에 대해 대칭으로 배치되고 측면 경사가 기존 지표면까지 위쪽으로 확장됩니다. 수평 노상 링크는 터파기 맨 아래 위에 지정된 깊이로 배치됩니다. 수평 특수 되메우기 링크가 노상 링크 위에 지정된 깊이로 배치됩니다.

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
기존 지표면	기존 도로 지표면을 정의하는 지표면 모형입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

없음.

배치 모드 작업

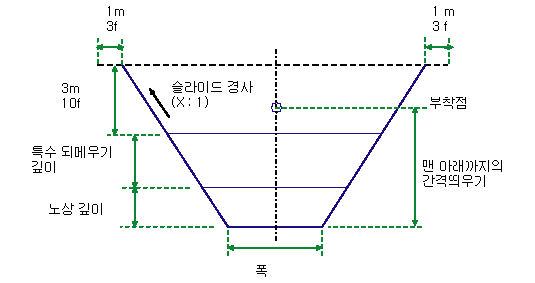

배치 모드에서 터파기 및 기존 지표면은 아래 표시된 것처럼 그려집니다.

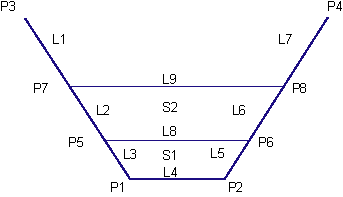

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크	코드	설명
P1, P2	Trench_Bottom
P3, P4	Trench_Daylight
P5, P6	Trench_Bedding
P7, P8	Trench_Backfill
L1 – L7	Trench Datum
L8	Trench_Bottom
L9	Trench_Daylight
S1	Trench_Bedding
S2	Trench_Backfill
