이 횡단구성요소는 편경사를 조정하는 데 사용할 수 있는 길어깨를 삽입합니다. 이 횡단구성요소는 차선 내부 편경사 다중 도면층 횡단구성요소와 함께 사용하며 표층 1부터 표층 10 도면층 확장을 지원하도록 설계되었습니다.
부착
부착점은 포장된 길어깨의 내부 모서리에 있으며 일반적으로 이 위치는 주행로 외부 모서리에 해당합니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 | 오른쪽 |
| 길어깨 폭 | 부착점에서 길어깨 힌지점까지의 폭입니다. | 숫자 |
2.4m 8.0ft |
| 편경사 사용 | 길어깨에 대해 기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다. |
선택 항목 리스트:
|
아니오(N) |
| 길어깨 경사 방향 |
길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 항목 리스트:
|
크라운에서 멀어짐 |
| 기본 길어깨 경사 | 편경사가 지정되지 않은 경우 길어깨의 기본 경사입니다. | 숫자, 기울기 | -6.000% |
| 보조기층 사면 전개 유형 | 사면 전개 링크를 가변 폭을 갖는 고정 경사로 유지할지 아니면 가변 경사를 갖는 고정 폭으로 유지할지 선택합니다. | 선택 리스트: a) 경사 유지, 폭 조정, b) 폭 유지, 경사 조정 | 경사 유지, 폭 조정 |
| 사면 전개 경사 | 사면 링크의 고정 경사(x : 1) 값입니다. | 숫자, 양수 | 4( : 1) |
| 폭 | 고정 폭 값입니다. | 숫자, 양수 |
3m 10ft |
| 표층 1 폭 | 표층 1 확장의 폭입니다. | 숫자, 양수 | 0 |
| 표층 2 폭 | 표층 2 확장의 폭입니다. | 숫자, 양수 | 0 |
| 표층 깊이 | 표층 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.025m 0.083ft |
| 표층1 깊이 | 표층1 도면층의 두께입니다(생략하려면 0 사용). | 숫자, 음수 아님 |
0.025m 0.083ft |
| 표층2 깊이 | 표층2 도면층의 두께입니다(생략하려면 0 사용). | 숫자, 음수 아님 |
0.025m 0.083ft |
| 표층 3 깊이 | 표층3 도면층의 두께입니다(생략하려면 0 사용). | 숫자, 음수 아님 |
0.025m 0.083ft |
| 기층1 깊이 | 기층1 도면층 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.100m 0.333ft |
| 기층2 깊이 | 기층2 도면층 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.100m 0.333ft |
| 기층3 깊이 | 기층3 도면층 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.100m 0.333ft |
| 보조기층1 깊이 | 보조기층1 도면층 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.300m 1.0ft |
| 보조기층2 깊이 | 보조기층2 도면층 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.300m 1.0ft |
| 보조기층3 내부 깊이 | 부착점에서 보조기층3 도면층의 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.300m 1.0ft |
| 보조기층3 외부 깊이 | 주행로 모서리에서 보조기층3 도면층의 두께(생략하려면 0 사용) | 숫자, 음수 아님 |
0.300m 1.0ft |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
| 매개변수 | 유형 | 상태 |
|---|---|---|
| 길어깨 폭 | 길어깨의 포장된 부분의 모서리를 정의하는 선형입니다. 고정 길어깨 폭을 재지정하고 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. | 선택 사항 |
출력 매개변수
| 매개변수 | 설명 | 유형 |
|---|---|---|
| 사면 전개 경사 | 사면 전개 링크의 경사입니다. | 숫자 |
| 사면 전개 간격띄우기 | 노상 사면 전개점의 간격띄우기입니다. | 숫자 |
| 사면 전개 표고 | 노상 사면 전개점의 표고입니다. | 숫자 |
|
길어깨 폭 |
포장된 길어깨 폭 |
숫자 |
| 길어깨 경사 |
포장된 길어깨 경사 |
숫자 |

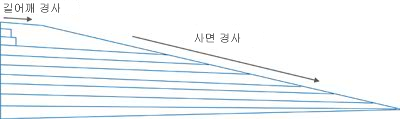

동작
부착점에서 외향으로 지정된 길어깨 폭 및 기본 길어깨 경사에 해당하는 길어깨의 정지 계획선이 삽입됩니다. 고정 경사(사면 유형 = 경사) 또는 고정 폭(사면 유형 = 폭)을 사용하여 길어깨 사면 링크를 삽입할 수 있습니다. 고정 경사를 사용하면 사면 링크는 맨 아래 링크(L11)와 교차할 때까지 길어깨의 외부 모서리에서 확장되고 그렇지 않은 경우 사면 폭에 대해 맨 아래 도면층이 길어깨 외부 모서리를 초과하여 확장되고 사면 링크가 맨 아래 끝에 연결됩니다. 모든 링크는 맨 위 링크(L1)의 경사를 따릅니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 일반 크라운이 있는 도로 상황에 대해 길어깨로 구성되는 링크를 표시합니다. 길어깨 경사(%) 및 보조기층 경사(%)에 대해 숫자 경사 값이 지정되면 지정된 경사 값으로 링크가 표시됩니다. 그렇지 않은 경우 기본 경사 -6%가 사용됩니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점, 링크 또는 쉐이프 | 코드 | 설명 |
|---|---|---|
| P1 | ETW | 계획 지표면의 주행로 모서리입니다. |
| P2 | EPS | 계획 지표면의 표층 길어깨 모서리입니다. |
| P11 | EPS_Pave1 | 표층1의 표층 길어깨 모서리입니다. |
| P13 | EPS_Pave2 | 표층2의 표층 길어깨 모서리입니다. |
| P3 | EPS_Base1 | 기층1의 포장된 길어깨 모서리입니다. |
| P4 | EPS_Base2 | 기층2의 포장된 길어깨 모서리입니다. |
| P5 | EPS_Base3 | 기층3의 포장된 길어깨 모서리입니다. |
| P6 | EPS_SubBase1 | 보조기층1의 포장된 길어깨 모서리입니다. |
| P7 | EPS_SubBase2 | 보조기층2의 포장된 길어깨 모서리입니다. |
| P8 | EPS_SubBase3 | 보조기층3의 포장된 길어깨 모서리입니다. |
| P9 | Daylight_Sub | 보조기층 사면 전개점입니다. |
| L1 | Top, Pave | 정지 계획선 지표면입니다. |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Subbase2 | |
| L10 | Datum, Subbase3 | |
| L11-L17 | Slope_Link | |
| S1 | Pave | |
| S2 | Pave1 | |
| S3 | Pave2 | |
| S4 | Pave3 | |
| S5 | Base1 | |
| S6 | Base2 | |
| S7 | Base3 | |
| S8 | Subbase1 | |
| S9 | Subbase2 | |
| S10 | Subbase3 |

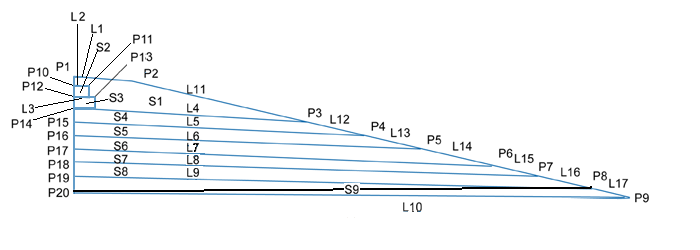

코딩 다이어그램
