단순 노이즈 장벽

이 횡단구성요소는 표토 재료를 지정하는 옵션과 함께 노이즈 장벽을 삽입합니다.

부착

부착점은 일반적으로 주행로 외부 모서리 또는 길어깨나 다른 도로 요소에 위치한 장벽의 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
맨 위 폭	맨 위 장벽 맨 위의 폭입니다.	숫자, 양수	1.0m 3.0ft
오르막	장벽 오르막 경사 링크의 기본 경사입니다.	숫자	1:1.5
내리막	장벽 내리막 경사 링크의 기본 경사입니다.	숫자	1:1.5
높이	부착점 표고에서 측정한 장벽 높이를 지정합니다.	숫자, 양수	3.00m 9.00ft
표토 두께	사면 링크를 따른 재료 정렬 깊이를 지정합니다. 값으로 0을 입력하면 정렬 재료가 추가되지 않습니다.	숫자, 양수	0.0
표토 쉐이프 코드	표토 재료의 쉐이프 코드를 지정합니다.	문자열	표토

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
대상 지표면	장벽 뒤쪽에서 사용자 정의 경사의 기존 지표면에 연결하는 데 사용할 수 있습니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
장벽 맨 위 표고	장벽 맨 위 링크의 중간점 표고입니다.	숫자
장벽 맨 위 간격띄우기	장벽 맨 위 링크의 중간점 간격띄우기입니다.	숫자
표토 두께	표토 재료의 두께입니다.	숫자
내리막	노이즈 장벽 내리막 링크의 경사입니다.	숫자
장벽 끝 간격띄우기	노이즈 장벽 끝점의 간격띄우기입니다.	숫자
장벽 끝 표고	노이즈 장벽 끝점의 표고입니다.	숫자

동작

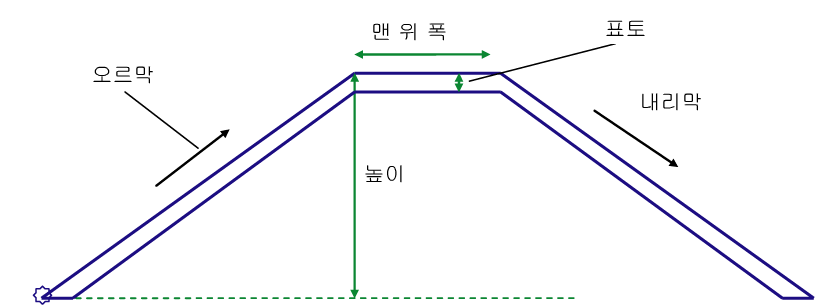

이 노이즈 장벽은 사용자가 지정한 오르막 경사와 내리막을 사용하여 부착점에서 삽입됩니다. 맨 위 폭을 0으로 설정하면 삼각형 노이즈 장벽 결과가 생성됩니다. 또한 이 횡단구성요소에 대해 표토 도면층을 선택하면 정렬된 재료층이 아래 그림과 같이 삽입됩니다. (주: 재료 두께가 지정된 값과 같도록 부착점에 수평 링크가 삽입됩니다.)

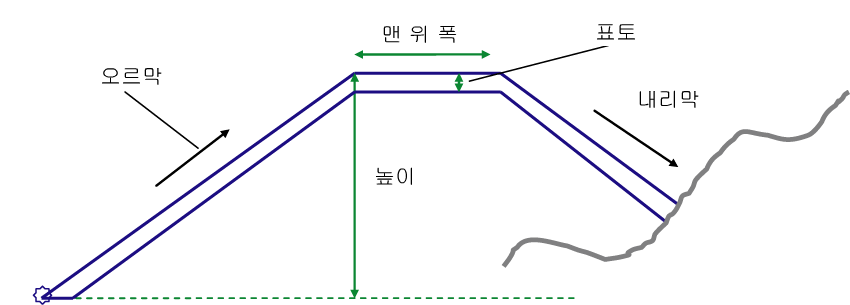

내리막을 지표면에 연결하면 해당 측면 높이가 아래 그림과 같이 지표면에 대한 사면으로 조정됩니다.

내리막을 지표면에 연결하지 않으면 해당 측면의 높이가 지정된 높이로 설정됩니다. 또한 해당 지점의 지표면이 장벽 맨 위보다 높으면 다시 내리막 링크가 지정된 경사 및 높이 매개변수를 사용하여 아래쪽 방향으로 그려집니다.

배치 모드 작업

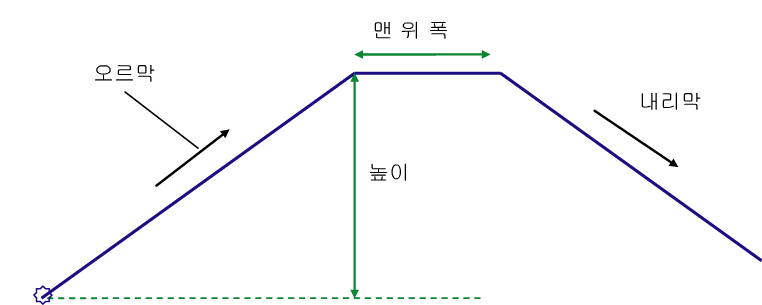

배치 모드에서 이 횡단구성요소는 내리막의 높이를 비롯한 기본 매개변수를 보여 주는 링크를 그립니다.

점, 링크 및 쉐이프 코드

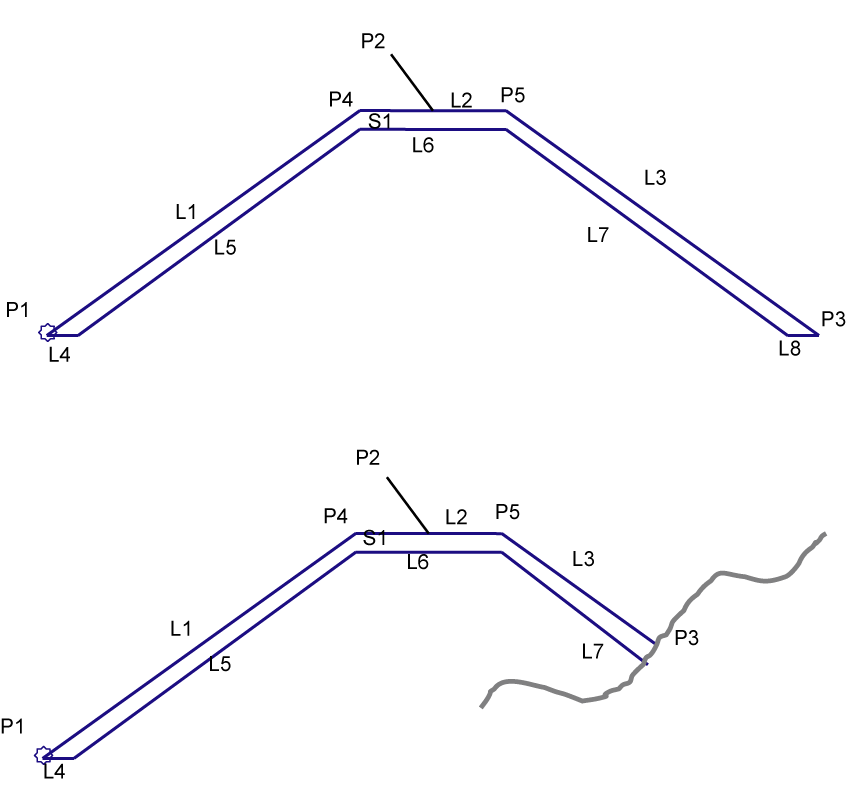

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

유형	코드	설명
P2	RW_Top	장벽의 맨 위 점입니다.
P3	RW_Outside	보조기층 사면 전개점입니다.
P3	Daylight	대상 지표면이 설정된 경우에만 해당됩니다.
P4	Bench_In	장벽 맨 위의 내부 모서리입니다(맨 위 폭이 0이 아닌 값인 경우에만 해당).
P5	Bench_Out	장벽 맨 위의 외부 모서리입니다(맨 위 폭이 0이 아닌 값인 경우에만 해당).
L1, L2,L3	Top	길어깨의 정지 계획선입니다.
L1, L2,L3	Datum	표토 두께가 0으로 설정된 경우에만 해당됩니다.
L4 - L7	Datum	표토 두께가 양수 값으로 설정된 경우에만 해당됩니다.
L8	Datum	대상 지표면이 설정되지 않은 경우에만 해당됩니다.
S1	User Defined Code	표토에 대한 사용자 정의 코드입니다(기본값 - 표토).
