사면 유역

이 횡단구성요소는 링크를 삽입하여 유역 및 절토 사면 경사(절토 조건인 경우)를 작성하거나 유역, 터파기 폭 및 성토 경사(성토 조건인 경우)를 작성합니다.

마지막 사면 전개 링크는 코리더 모델이 불완전한 상태로 남아야 하는 경우에 생략할 수 있습니다. 예를 들어, 인접한 특성의 정지 지표면이 완료되지 않은 도로의 힌지점에 연결될 수 있도록 하기 위해 이렇게 할 수 있습니다.

사면 전개 및 기타 링크(모든 링크, 사면 전개 링크, 성토 링크만 및 없음)에 선택적 정렬된 재료를 지정할 수도 있습니다.

부착

부착점은 유역 오르막의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.

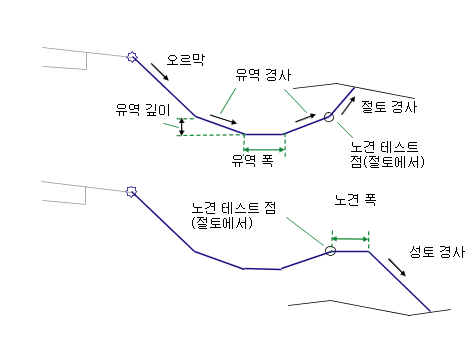

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
사면 링크	사면 링크를 포함하거나 생략합니다.	포함/생략	포함
오르막 경사	유역 오르막 링크의 경사입니다	숫자, 양수	3( : 1)
오르막 폭	오르막의 폭입니다.	숫자, 양수	1.2m 4.0ft
유역 깊이	오르막 링크의 맨 아래에서 유역 맨 아래의 깊이입니다.	숫자, 양수	0.0
유역 경사	유역 측면의 경사입니다	숫자, 양수	4( : 1)
유역 폭	유역의 폭입니다.	숫자, 양수	1.8m 6.0ft
터파기 폭 폭	성토 조건에서 사용되는 터파기 폭의 폭입니다.	숫자, 양수	1.8m 6.0ft
절토 경사	절토 조건에서 사면 전개 링크의 경사입니다	숫자, 양수	3( : 1)
성토 경사	성토 조건에서 사면 전개 링크의 경사입니다	숫자, 양수	3( : 1)
반올림 옵션	사면 링크를 집수 점에서 반올림하도록 지정합니다.	문자열	없음
반올림 방법	반올림에 사용되는 매개변수를 지정합니다.	문자열	길이
반올림 매개변수	길이 또는 반지름 값을 지정합니다.	숫자, 양수	1.500ft
반올림 다듬기	반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크).	숫자, 양수	6
정렬된 재료 배치	사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다.	문자열	없음
경사 제한 1	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	1 : 1
재료 1 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	12인치
재료 1 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 2	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	2 : 1
재료 2 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	6인치
재료 2 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 3	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	4 : 1
재료 3 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	4인치
재료 3 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	재배 잔디

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
유역 표고	고정 유역 깊이를 재지정하고 유역의 표고를 종단(또는 다른 객체 유형)에 연결하는 데 사용할 수 있습니다. 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
사면 전개 지표면	사면 전개 지표면의 이름입니다. 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

없음

동작

이 횡단구성요소는 유역 오르막 및 유역에 대한 링크를 유역 테스트 점에 작성합니다. 종단을 지정하는 경우 오르막 폭이 변경되어 유역 종단으로 유지되는 반면, 유역 깊이는 일정하게 유지됩니다. 유역 테스트 점이 절토에 있는 경우 사면 전개 가로채기는 지정된 절토 경사의 대상 지표면에서 계산됩니다. 성토에 있는 경우에는 터파기 폭 맨 위 링크가 추가되고 사면 전개 가로채기는 지정된 성토 경사의 대상 지표면에서 계산됩니다. 사면 전개 링크 생략을 True로 설정하면 사면 전개 링크가 삽입되지 않습니다. 터파기 폭 맨 위 링크가 대상 지표면과 교차하는 경우 횡단은 교차로에서 끝납니다.

다른 사면 전개 횡단구성요소와 마찬가지로 이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.

정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 이 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.

주:

AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 지정된 입력 매개변수 값을 사용하여 오르막, 유역 측면 경사 및 유역 맨 아래를 그립니다. 절토 및 성토 조건 링크는 모두 대시선으로 표시됩니다. 이 때 사면 전개 링크는 지정된 경사에서 3미터 또는 10피트만큼 밖으로 확장됩니다. 사면 전개 링크는 바깥쪽을 가리키는 화살촉으로 끝납니다.

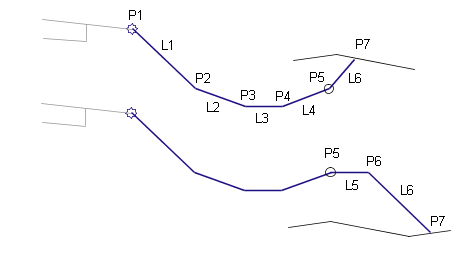

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P3	Ditch_In	유역의 내부 맨 아래입니다.
P4	Ditch_Out	유역의 외부 맨 아래입니다.
P5	Hinge Hinge_Cut	절토 조건에 대한 힌지점입니다.
P6	Hinge Hinge_Fill	성토 조건에 대한 힌지점입니다.
P7	Daylight Daylight_Cut 또는 Daylight_Fill	절토 또는 성토 조건에 대한 사면 전개점입니다.
모든 링크	Top Datum
L6	Top Datum Daylight Daylight_Cut	절토 횡단에 대한 사면 전개 링크입니다.
L6	Top Datum Daylight Daylight_Fill	성토 횡단에 대한 사면 전개 링크입니다.
