차선 내부 편경사 다중 도면층

이 횡단구성요소는 내부 편경사 차선 횡당구성요소와 비슷합니다. 그러나 이 횡단구성요소 내부에는 추가 도면층이 있으며 맨 아래 도면층에서 해당 정지 계획선과 동일한 경사를 사용하지 않습니다. 대신 내부 높이 및 외부 높이에 의해 제어됩니다.

부착

부착점은 정지 계획선 지표면에 있는 차선의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수 설명 유형 기본값
측면 횡단구성요소를 배치할 측면을 지정합니다. 왼쪽/오른쪽 오른쪽
내부의 크라운 점 주행로 내부 모서리가 크라운으로 코드화되도록 지정합니다. 예/아니오 아니오
내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 폭입니다. 숫자, 양수

3.6m

12.0ft

기본 경사(%) 선형의 편경사가 정의되지 않은 경우 사용되는 차선의 기본 경사(%)입니다. 숫자 -2.0
편경사 차선에 적용할 편경사를 지정합니다. 선택 항목 리스트 기본값
경사 방향 포장 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. 선택 항목 리스트 크라운에서 멀어짐
표층1 깊이 표층1 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층2 깊이 표층2 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층 3 깊이 표층3 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

기층1 깊이 기층1 도면층 두께(생략하려면 0 사용) 숫자, 음수 아님

0.100m

0.333ft

기층2 깊이 기층2 도면층 두께(생략하려면 0 사용) 숫자, 음수 아님

0.100m

0.333ft

기층3 깊이 기층3 도면층 두께(생략하려면 0 사용) 숫자, 음수 아님

0.100m

0.333ft

보조기층1 깊이 보조기층1 도면층 두께(생략하려면 0 사용) 숫자, 음수 아님

0.300m

1.0ft

보조기층2 깊이 보조기층2 도면층 두께(생략하려면 0 사용) 숫자, 음수 아님

0.300m

1.0ft

보조기층3 내부 깊이 부착점에서 보조기층3 도면층의 두께(생략하려면 0 사용) 숫자, 음수 아님

0.300m

1.0ft

보조기층3 외부 깊이 주행로 모서리에서 보조기층3 도면층의 두께(생략하려면 0 사용) 숫자, 음수 아님

0.300m

1.0ft

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수 유형 상태
고정된 차선 폭을 재지정하고 차선 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. 선택 사항
외부 표고 정상 차선 경사를 재지정하고 주행 차선의 외부 모서리를 종단 표고에 연결하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. 선택 사항

출력 매개변수

매개변수 설명 유형
차선 폭 차선의 폭입니다. 숫자
차선 경사(%) 차선의 경사(%)입니다. 숫자

동작

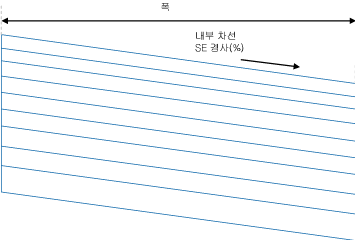

이 횡단구성요소는 지정된 부착점 쪽에 삽입됩니다. 모든 링크는 L10을 제외하고 맨 위 링크 L1에 대해 지정된 경사를 사용합니다. 링크 L10은 보조기층3 내부 깊이 및 보조기층3 외부 깊이로 결정됩니다. 이 횡단구성요소의 표층1 및 표층2 도면층은 도면층 폭의 선택적 확장을 지원합니다. 이 횡단구성요소의 기타 모든 동작은 기존 내부 편경사 차선 횡단구성요소의 동작과 동일합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 정의한 링크를 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프 코드 설명
P1 ETW 정지 계획선에 있는 주행로 모서리입니다.
P1 Crown 정지 계획선에 있는 크라운 점(선택 사항)입니다.
P2 Lane 정지 계획선에 있는 차선의 외부 모서리입니다.
P3 ETW_Pave1 표층1 도면층에 있는 주행로 모서리입니다.
P3 Crown_Pave1 표층1 도면층에 있는 크라운 점(선택 사항)입니다.
P4 Lane_Pave1 표층1 도면층에 있는 차선의 외부 모서리입니다.
P5 ETW_Pave2 표층2 도면층에 있는 주행로 모서리입니다.
P5 Crown_Pave2 표층2 도면층에 있는 크라운 점(선택 사항)입니다.
P6 Lane_Pave2 표층2 도면층에 있는 차선의 외부 모서리입니다.
P7 Crown_Pave3 표층3 도면층에 있는 크라운 점(선택 사항)입니다.
P8 Lane_Pave3 표층3 도면층에 있는 차선의 외부 모서리입니다.
P9 ETW_Base1 기층1 도면층에 있는 주행로 모서리입니다.
P9 Crown_Base1 기층에 있는 크라운 점(선택 사항)입니다.
P10 Lane_Base1 기층1 도면층에 있는 차선의 외부 모서리입니다.
P11 ETW_Base2 기층2 도면층에 있는 주행로 모서리입니다.
P11 Crown_Base2 기층2 도면층에 있는 크라운 점(선택 사항)입니다.
P12 Lane_Base2 기층2 도면층에 있는 차선의 외부 모서리입니다.
P13 ETW_Base3 기층3 도면층에 있는 주행로 모서리입니다.
P13 Crown_Base3 기층3 도면층에 있는 크라운 점(선택 사항)입니다.
P14 Lane_Base3 기층3 도면층에 있는 차선의 외부 모서리입니다.
P15 ETW _Sub1 보조기층1 도면층에 있는 주행로 모서리입니다.
P15 Crown_Sub1 보조기층1 도면층에 있는 크라운 점(선택 사항)입니다.
P16 Lane_Sub1 보조기층1 도면층에 있는 차선의 외부 모서리입니다.
P17 ETW _Sub2 보조기층2 도면층에 있는 주행로 모서리입니다.
P17 Crown_Sub2 보조기층2 도면층에 있는 크라운 점(선택 사항)입니다.
P18 Lane_Sub2 보조기층2 도면층에 있는 차선의 외부 모서리입니다.
P19 ETW _Sub3 보조기층3 도면층에 있는 주행로 모서리입니다.
P19 Crown_Sub3 보조기층3 도면층에 있는 크라운 점(선택 사항)입니다.
P20 Lane_Sub3 보조기층3 도면층에 있는 차선의 외부 모서리입니다.
L1 Top, Pave 정지 계획선 지표면입니다.
L2 Pave1
L3 Pave2
L4 Pave3
L5 Base1
L6 Base2
L7 Base3
L8 Subbase1
L9 Subbase2
L10 SubBase3 Datum 보조기층 지표면입니다.
S1 Pave1
S2 Pave2
S3 Pave3
S4 Base1
S5 Base2
S6 Base3
S7 Subbase1
S8 Subbase2
S9 Subbase3

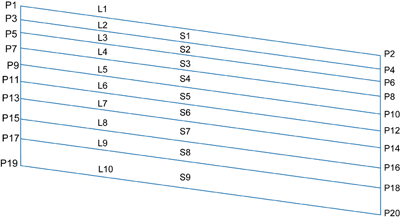

코딩 다이어그램
