도시 인도

이 횡단구성요소는 내부 및 외부 잔디 대로가 있는 콘크리트 인도에 대한 링크를 삽입합니다.

부착

부착점은 내부 대로의 내부 모서리에 있습니다. 도시 인도 횡단구성요소는 일반적으로 연석 뒤 또는 포장의 모서리에 부착됩니다.

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

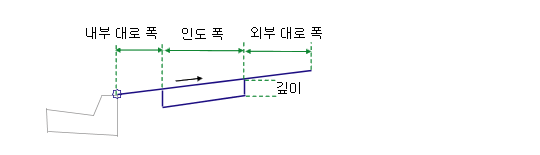

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
내부 대로 폭	내부 잔디 대로의 폭입니다.	숫자, 양수	0.0
인도 폭	콘크리트 인도의 폭입니다.	숫자, 양수 0이 아님	1.5m 5.0ft
외부 대로 폭	외부 잔디 대로의 폭입니다.	숫자, 양수	0.0
% 경사	인도 및 잔디밭의 경사(%)입니다. 양의 경사는 부착점으로부터의 위쪽을 향합니다.	숫자	2(%)
깊이	인도의 콘크리트 깊이입니다.	숫자, 양수	0.100m 0.333ft

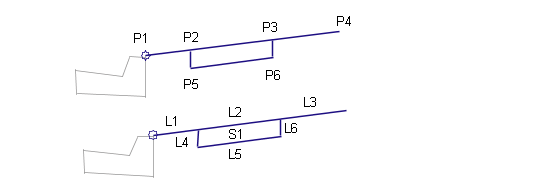

지정된 경사로 부착점으로부터 외향으로 내부 잔디밭, 인도 및 외부 잔디 대로 링크가 삽입됩니다. 폭을 0으로 지정하여 잔디밭을 생략할 수 있습니다.

선택적으로 간격띄우기 선형에 부착하여 다양한 요소 폭을 얻을 수 있습니다. 또한 간격띄우기 종단에 연결하여 인도 횡단 경사를 파생시킬 수 있습니다.

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	지정 유형	상태
내부 대로 폭	고정 내부 대로 폭을 재지정하고 인도의 내부 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
인도 폭	인도의 고정 폭을 재지정하고 외부 인도 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
외부 대로 폭	고정 외부 대로 폭을 간격띄우기 선형을 사용하여 재지정하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

없음.

배치 모드에서 이 횡단구성요소는 지정된 입력 매개변수 값을 기준으로 대로 및 인도를 표시합니다.
