이 횡단구성요소는 절토 또는 성토 사면 경사와 대상 지표면과의 교차로가 두 개 이상 있을 때 사용됩니다.
입력 매개변수는 사용되는 가로채기를 조정합니다.
사면 전개 및 기타 링크(모든 링크, 사면 링크, 성토 링크만 및 없음)에 선택적 정렬된 재료를 지정할 수도 있습니다.
부착
부착점은 사면 전개 링크의 힌지점에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
측면 |
횡단구성요소를 배치할 측면을 지정합니다. |
왼쪽/오른쪽 |
오른쪽 |
|
절토 경사 |
절토 조건에서 정상 사면 전개의 경사입니다. |
숫자, 양수 |
4( : 1) |
|
성토 경사 |
성토 조건에서 정상 사면 전개의 경사입니다. |
숫자, 양수 |
4( : 1) |
|
가로채기 숫자 |
저장할 가로채기의 개수입니다. 가로채기 숫자 값이 실제 가로채기 수보다 큰 경우 가장 높은 가로채기가 사용됩니다. |
숫자, 양수, 정수 |
10 |
|
반올림 옵션 |
사면 링크를 집수 점에서 반올림하도록 지정합니다. |
문자열 |
없음 |
|
반올림 방법 |
반올림에 사용되는 매개변수를 지정합니다. |
문자열 |
길이 |
|
반올림 매개변수 |
길이 또는 반지름 값을 지정합니다. |
숫자, 양수 |
1.500ft |
|
반올림 다듬기 |
반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크). |
숫자, 양수 |
6 |
|
정렬된 재료 배치 |
사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다. |
문자열 |
없음 |
|
경사 제한 1 |
연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. |
경사 |
1 : 1 |
|
재료 1 두께 |
정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. |
숫자, 양수 |
12인치 |
|
재료 1 이름 |
정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. |
문자열 |
사석 |
|
경사 제한 2 |
연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. |
경사 |
2 : 1 |
|
재료 2 두께 |
정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. |
숫자, 양수 |
6인치 |
|
재료 2 이름 |
정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. |
문자열 |
사석 |
|
경사 제한 3 |
연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. |
경사 |
4 : 1 |
|
재료 3 두께 |
정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. |
숫자, 양수 |
4인치 |
|
재료 3 이름 |
정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. |
문자열 |
재배 잔디 |
대상 매개변수
이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
사면 전개 지표면 |
사면 전개 지표면의 이름입니다. 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. |
필수 |
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
사면 전개 간격띄우기 |
사면 전개점의 간격띄우기입니다. |
숫자 |
|
사면 전개 표고 |
사면 전개점의 표고입니다. |
숫자 |
동작

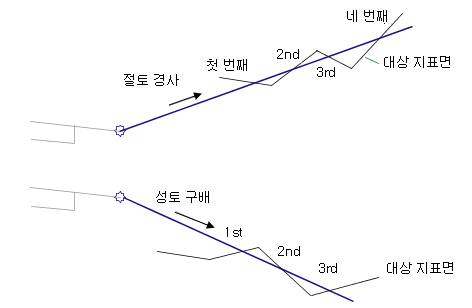

이 횡단구성요소는 절토 경사 조건에 대한 가능한 사면 전개점을 모두 찾으려고 시도합니다. 하나 이상의 사면 전개점이 있는 경우 힌지점에서 간격띄우기를 늘려 이 점들의 순서를 정하고 번호를 매깁니다. 사면 전개 링크는 가로채기 숫자 값과 일치하는 점에서 끝납니다. 가로채기 숫자가 발견된 가로채기 개수보다 큰 경우 마지막 가로채기가 사용됩니다.
절토 조건에 대한 사면 전개점이 없는 경우 성토 조건을 위한 프로세스를 반복합니다.
다른 사면 전개 횡단구성요소와 마찬가지로 이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.
정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 이 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.
AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 절토 및 성토 솔루션 모두를 3미터 또는 10피트만큼 밖으로 확장되는 대시선으로 표시합니다. 사면 전개 링크는 바깥쪽을 가리키는 화살촉으로 끝납니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1 |
Hinge Hinge_Cut 또는 Hinge_Fill |
절토 또는 성토 조건에 대한 힌지점입니다. |
|
P2 |
Daylight Daylight_Cut 또는 Daylight_Fill |
절토 또는 성토 조건에 대한 사면 전개점입니다. |
|
L1 |
Top Datum Daylight Daylight_Cut |
절토 횡단에 대한 사면 전개 링크입니다. |
|
L1 |
Top Datum Daylight Daylight_Fill |
성토 횡단에 대한 사면 전개 링크입니다. |

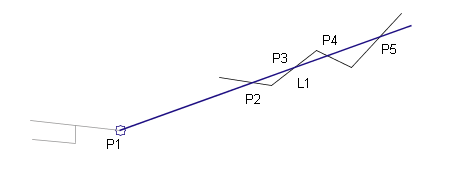

코딩 다이어그램
