수직 보조기층의 길어깨

이 횡단구성요소는 포장 및 보조기층이 수직 링크로 끝나는 포장된 길어깨를 삽입합니다.

부착

부착점은 포장된 길어깨의 내부 모서리에 있으며 일반적으로 이 위치는 주행로 외부 모서리에 해당합니다.

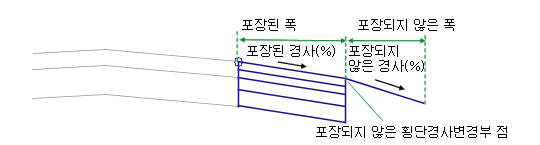

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
포장된 폭	부착점에서 포장된 길어깨 모서리까지의 폭입니다.	숫자	2.4m 8.0ft
편경사 사용	길어깨의 포장된 부분에 대해 기준선 선형에 정의된 편경사 지정의 편경사를 사용하도록 지정합니다.	선택 항목 리스트: 아니오(N) 왼쪽 외부 길어깨 왼쪽 내부 길어깨 오른쪽 내부 길어깨 오른쪽 외부 길어깨	아니오(N)
길어깨 경사 방향	길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 항목 리스트: 크라운에서 멀어짐 크라운을 향함	크라운에서 멀어짐
기본 포장된 경사	편경사가 지정되지 않은 경우 포장된 길어깨의 기본 경사입니다.	숫자, 기울기	-6.000%
포장되지 않은 링크 처리	길어깨의 포장되지 않은 부분을 삽입할 시기 또는 삽입 여부를 결정합니다. 값은 다음 중 하나여야 합니다. 코드: 처리 1: 항상 사용 2: 길어깨가 절토일 때만 사용 2: 길어깨가 절토이거나 편경사 위쪽에서 성토일 때만 사용	숫자, 1 - 3	1
포장되지 않은 폭	길어깨의 포장되지 않은 부분의 폭입니다. 포장되지 않은 링크를 생략하려면 0으로 설정합니다.	숫자, 양수	1.8m 6.0ft
포장되지 않은 경사(%)	포장되지 않은 길어깨 지표면의 경사(%)입니다.	숫자, 양수	-6(%)
포장되지 않은 최대 횡단 경사 변경부	편경사 위쪽의 포장된 부분과 포장되지 않은 부분의 경사(%) 사이의 최대 횡단 경사 변경부입니다.	숫자, 양수	8(%)
표층1 깊이	정지 계획선과 표층1 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.025m 0.083ft
표층2 깊이	표층1과 표층2 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.025m 0.083ft
기층 깊이	표층2와 기층 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.100m 0.333ft
보조기층 깊이	기층과 보조기층 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.300m 1.0ft

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	지정 유형	상태
포장된 폭	고정 포장된 폭을 재지정하고 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
사면 전개 지표면	포장된 길어깨의 외부 모서리가 절토 또는 성토인지 결정하는 데 사용합니다. 포장되지 않은 링크 처리가 1일 경우 이 매개변수는 필요하지 않으며 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	포장되지 않은 링크 처리가 2 또는 3일 때는 조건에 따라 이 매개변수가 필요합니다.

출력 매개변수

매개변수	설명	유형
길어깨 폭	포장된 길어깨 폭	숫자
길어깨 경사	포장된 길어깨 경사	숫자

동작

지정된 포장된 폭, 포장된 경사(%), 재료 깊이를 사용하여 길어깨 정지 계획선, 표층1, 표층2, 기층 및 보조기층의 링크가 외향으로 삽입됩니다. 포장되지 않은 링크 처리가 1이면 모든 조건에서 포장되지 않은 길어깨 링크가 삽입됩니다. 처리 코드가 2이면 포장된 길어깨의 외부 모서리가 절토 또는 성토인지 확인된 후 절토인 경우에만 포장되지 않은 길어깨 링크가 삽입됩니다. 처리 코드 3은 절토 상태인 경우 또는 포장된 길어깨 링크의 경사(%) 값이 양수일 때 포장되지 않은 링크를 사용합니다. 포장된 경사(%)와 포장되지 않은 경사(%)가 포장되지 않은 최대 횡단 경사 변경부 값을 초과하지 않는 한, 포장되지 않은 정지 계획선 링크는 지정된 포장되지 않은 경사(%)로 삽입됩니다. 이 경우 포장되지 않은 링크의 경사가 지정된 횡단 경사 변경부와의 차이를 유지하도록 조정됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 제공된 입력 매개변수를 기반으로 일반 크라운 도로 상황에 대해 길어깨로 구성되는 링크를 표시합니다. 포장된 경사(%)에 대해 숫자 값이 지정될 경우 해당 값을 기반으로 길어깨의 포장된 부분이 계산됩니다. 그렇지 않은 경우 기본값 -6%가 사용됩니다.

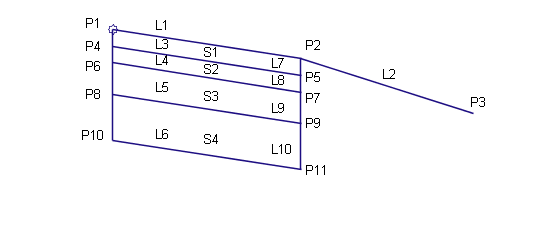

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P2	EPS	포장된 길어깨 모서리입니다.
P3	ES_Unpaved	포장되지 않은 길어깨 모서리입니다.
P5	EPS_Pave1	표층1의 포장 길어깨 모서리입니다.
P7	EPS_Pave2	표층2의 포장 길어깨 모서리입니다.
P9	EPS_Base	기층의 포장된 길어깨 모서리입니다.
P11	EPS_Sub	보조기층의 포장된 길어깨 모서리입니다.
L1	Top, Pave	포장된 정지 계획선입니다.
L2	Top, Datum	포장되지 않은 정지 계획선입니다.
L3	Pave1
L4	Pave2
L5	Base
L6	Subbase, Datum
L7 – L10	Datum
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase
