일반 포장 구조물

이 횡단구성요소는 사용자 정의 가능한 점, 링크 및 쉐이프 코드를 사용하여 간단한 포장 구조물을 작성합니다.

경사에 대한 편경사 매개변수를 사용하여 이 횡단구성요소를 차선 또는 길어깨로 사용할 수 있습니다. 폭과 외부 모서리 표고를 선택적 선형 및 종단에 기초하여 계산할 수 있습니다. 이 횡단구성요소를 차례로 스택하여 여러 도면층을 형성하거나 나란히 인접하여 구배 변경점이 있거나 없는 여러 차선을 형성할 수 있습니다. 여러 일반 포장 구조물 횡단구성요소를 스택할 경우 맨 아래 경사를 후속 도면층의 맨 위 경사로 사용할 수 있습니다. 선택적으로 후속 횡단구성요소의 맨 아래 폭을 이전 횡단구성요소의 폭으로 지정할 수 있습니다.

부착

부착점은 포장 구조물의 위쪽 내부 모서리에 있습니다.

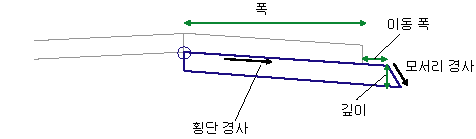

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 삽입된 방향을 나타냅니다.	왼쪽/오른쪽	오른쪽
폭	횡단구성요소의 폭입니다.	숫자, 양수	3.6m 12.0ft
이동 폭	추가할 선택적 추가 폭을 지정합니다.	숫자, 양수	0.2m 0.67ft
기본 횡단 경사	선형에 대한 편경사가 지정되지 않은 경우 맨 위 링크의 기본 경사입니다.	숫자	-2%
편경사 사용	기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다.	옵션 리스트: 없음, 외부 차선 경사, 내부 차선 경사, 외부 길어깨 경사, 내부 길어깨 경사	아니오
경사 방향	포장 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 항목 리스트	크라운에서 멀어짐
깊이	횡단구성요소의 맨 위 링크에서 맨 아래 링크까지의 깊이입니다.	숫자, 양수	0.2m 0.67ft
외부 수직 면 처짐	외부 수직 면이 지정한 경사로 처짐을 나타냅니다.	부울 예/아니오	아니오
외부 모서리 경사	수직이 아니도록 선택한 경우 외부 모서리의 경사를 지정합니다.	숫자	1:1
내부 맨 위 점 코드	맨 위 링크의 내부 점에 점 코드를 지정합니다.	문자열
외부 맨 위 점 코드	맨 위 링크의 외부 점에 점 코드를 지정합니다.	문자열
외부 맨 아래 점 코드	맨 아래 링크의 외부 점에 점 코드를 지정합니다.	문자열
내부 맨 아래 점 코드	맨 아래 링크의 내부 점에 점 코드를 지정합니다.	문자열
맨 위 링크 코드	맨 위 링크에 코드를 지정합니다.	문자열
맨 아래 링크 코드	맨 아래 링크에 코드를 지정합니다.	문자열
오른쪽 링크 코드	오른쪽 링크에 코드를 지정합니다.	문자열
왼쪽 링크 코드	왼쪽 링크에 코드를 지정합니다.	문자열
쉐이프 코드	구조물의 닫힌 쉐이프에 대한 코드를 지정합니다.	문자열

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
폭	고정 폭을 재지정하고 "폭"을 정의하는 맨 위 링크의 점을 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
모서리 표고	고정 경사를 재지정하고 "폭"을 정의하는 맨 위 링크의 점을 간격띄우기 종단에 연결하는 데 사용할 수 있습니다. 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
측면	횡단구성요소가 삽입된 방향을 나타냅니다.	왼쪽/오른쪽
맨 위 폭	실제 이동 폭을 포함한 맨 위 링크의 총 폭입니다.	숫자, 양수
맨 아래 폭	이동 폭 및 처짐 외부 면으로 인한 폭을 포함한 포장 구조물의 총 맨 아래 폭입니다.	숫자, 양수
깊이	맨 위 링크에서 맨 아래까지의 깊이입니다.	숫자, 양수
횡단 경사	구조물의 횡단 경사입니다.	숫자

동작

이 횡단구성요소는 다양한 매개변수를 지정할 수 있게 하는 기초 횡단구성요소를 작성합니다. 필요에 따라 모든 점, 링크 및 쉐이프 코드를 사용자 정의할 수 있습니다. 또한 이 횡단구성요소는 대상 매개변수(종단)나 선형에 지정된 편경사에서 경사를 가져올 수 있습니다. 또한 간격띄우기 선형에서 폭을 지정할 수 있습니다.

표준횡단을 정의하면서 이전 횡단구성요소(위의 횡단구성요소)의 폭과 이동 폭을 지정할 수 있으므로 단계별 도면층이 가능합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수 값을 사용하여 차선을 그립니다.

점, 링크 및 쉐이프 코드

없음
