도시 연석 및 측수로 골짜기2

이 횡단구성요소는 보조기층을 사용한 경사 맨 아래 골짜기 연석 및 측수로에 대한 링크를 삽입합니다.

사용자 정의 입력 매개변수에 따라 쉐이프의 치수가 달라집니다.

부착

부착점은 측수로의 플랜지점이나 연석 뒤에 있습니다.

입력 매개변수

주석: 보조기층 치수는 미터나 피트로 나타냅니다. 연석 및 측수로 치수는 밀리미터 또는 인치로 지정해야 합니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
삽입점	연석 및 측수로의 삽입점을 측수로 모서리 또는 연석 뒤로 지정합니다.	부울	측수로 모서리
측수로 경사 방법	측수로 경사 입력 방법을 지정합니다.	선택 리스트	외부 차선 경사
측수로 경사	고정 측수로 경사를 지정합니다.	숫자	- 2%
측수로 경사 방향	측수로 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 리스트	크라운에서 멀어짐
보조기층 깊이	플랜지 점에서 보조기층의 깊이입니다. 보조기층이 없으면 0을 사용하십시오.	숫자, 양수	0.450m 1.5ft
보조기층 확장	보조기층이 연석 뒤를 지나 확장된 거리입니다. 연석 뒤에서 보조기층을 끝내려면 0을 사용하십시오.	숫자, 양수	0.3m 1ft
보조기층 경사 방법	보조기층에 대해 외부 차선 편경사를 사용할지 아니면 숫자 경사 값(%)을 설정할지 선택합니다.	선택 리스트	외부 차선 경사
보조기층 경사(%)	보조기층의 경사(%)입니다. SE 사용을 True로 설정한 경우 이 항목은 사용되지 않습니다.	숫자	-2(%)
치수 A	플랜지 점에서 측수로의 깊이입니다.	숫자, 양수 0이 아님	150mm 6in
치수 B	측수로 플랜지 점에서 측수로 유속선까지의 폭입니다.	숫자, 양수 0이 아님	610mm 24in
치수 C	측수로 플랜지 점에서 측수로 유속선까지의 깊이입니다.	숫자, 양수 0이 아님	100mm 4in
치수 D	측수로 유속선에서 연석 맨 위까지의 폭입니다.	숫자, 양수 0이 아님	225mm 9in
치수 E	연석 맨 위에서 연석 뒤까지의 폭입니다.	숫자, 양수 0이 아님	75mm 3in
치수 F	연석 뒤의 높이입니다.	숫자, 양수 0이 아님	300mm 12in

동작

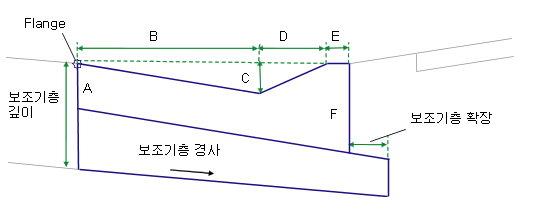

입력 매개변수 치수 A에서 치수 F까지의 값을 기반으로 연석 및 측수로 링크가 삽입됩니다. 모든 치수는 0이 아닌 양수 값이어야 합니다. 0이 아닌 보조기층 깊이를 지정하면 보조기층이 연석 뒤에 삽입되고 보조기층 확장 폭까지 계속됩니다. 다이어그램에 표시된 것처럼 보조기층이 연석 뒤 맨 아래에 가까워집니다.

이 횡단구성요소는 (a) 측수로(또는 립)의 내부 모서리나 (b) 연석 뒤에 있는 부착점을 사용하여 간단한 연석 및 측수로를 위한 쉐이프를 작성합니다. 연석의 면에 작고 일정한 폭을 지정하여 수직이 되지 않게 만듭니다.

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

매개변수	설명	유형
편경사 회전 축	횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오.	정적(설명)

편경사 회전 축 지원

측수로 경사 방향이 크라운에서 멀어짐으로 설정한 경우 측수로 경사는 편경사의 반대입니다. 측수로 경사 방향이 크라운을 향함으로 설정된 경우 측수로 경사는 반향됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 지정된 입력 매개변수를 기준으로 연석 및 측수로 구성요소를 표시합니다. SE 사용 매개변수를 True로 설정하면 보조기층이 -2%의 경사로 삽입됩니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크	코드	설명
P1	Flange	측수로의 플랜지점입니다.
P2	Flowline_Gutter	측수로 유속선 점입니다.
P3	TopCurb	연석 맨 위입니다.
P4	BackCurb	연석 뒤입니다.
L1 – L3	Top, Curb	연석 및 측수로의 정지 계획선입니다.
L7	Subbase Datum
S1	Curb	연석 및 측수로 콘크리트 영역입니다.
S2	Subbase

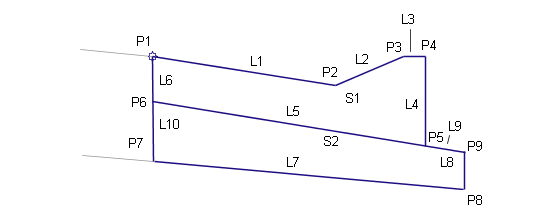

코딩 다이어그램
