이 횡단구성요소는 단순 차선을 작성합니다.
부착
부착점은 정지 계획선에 있는 차선의 내부 모서리에 있습니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
측면 |
횡단구성요소를 배치할 측면을 지정합니다. |
왼쪽/오른쪽 |
오른쪽 |
|
폭 |
차선의 폭입니다. |
숫자, 양수 |
3.6m 12.0ft |
|
깊이 |
정지 계획선에서 보조기층까지의 깊이입니다. |
숫자, 양수 |
0.2m 0.67ft |
|
경사(%) |
차선의 경사(%)입니다. |
숫자 |
-2% |
대상 매개변수
이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
대상 매개변수: 없음
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
| 측면 | 횡단구성요소를 배치할 측면을 지정합니다. |
왼쪽/오른쪽 |
|
폭 |
차선의 폭입니다. |
숫자, 양수 |
|
깊이 |
정지 계획선에서 보조기층까지의 깊이입니다. |
숫자, 양수 |
|
경사(%) |
차선의 경사(%)입니다. |
숫자 |
동작

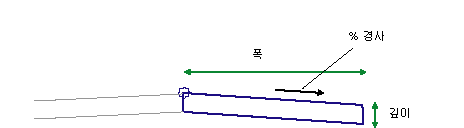

이 횡단구성요소는 한쪽 끝에서 수직 링크로 닫힌 정지 계획선과 보조기층 지표면을 작성합니다. 차선은 지정된 폭, 깊이 및 경사로 부착점에서 바깥쪽에 삽입됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 차선을 그립니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1 |
Crown |
정지 계획선에 있는 도로의 크라운입니다. |
|
P2 |
ETW |
정지 계획선에 있는 주행로 모서리입니다. |
|
P3 |
Crown_Subbase |
보조기층에 있는 도로의 크라운입니다. |
|
P4 |
ETW_Subbase |
보조기층에 있는 주행로 모서리입니다. |
|
L1 |
Top, Pave |
포장된 정지 계획선입니다. |
|
L3 |
Datum, Subbase |
보조기층입니다. |
|
S1 |
Pave1 |

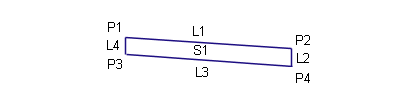

코딩 다이어그램
