사면 내부 ROW

이 횡단구성요소는 사면이 ROW 제한 내에 있는 한은 일반 경사를 사용하는 사면 솔루션을 삽입합니다.

일반 경사가 용지경계선(ROW) 내에 있지 않으면 더욱 급한 경사가 사용됩니다. 이 경사가 여전히 ROW 내에 있지 않으면 사용자가 옵션을 사용하여 동작을 조정할 수 있습니다.

부착

부착점은 첫 번째 링크의 내부 모서리에 있습니다. 이 횡단구성요소는 일반적으로 길어깨의 모서리에 부착됩니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
기준선에서 ROW 간격띄우기	기준선에서 한계 공도 용지의 간격띄우기(+/-)입니다.	숫자	3.0m 10.0ft
일반 성토 경사	일반적으로 사용되는 성토 경사	숫자, 양수	4 (:1)
최대 성토 경사	사면이 용지경계선(ROW)을 초과한 경우 사용되는 성토 경사입니다.	숫자, 양수	2( : 1)
일반 절토 경사	일반적으로 사용되는 절토 경사	숫자, 양수	4 (:1)
최대 절토 경사	사면이 용지경계선(ROW)을 초과한 경우 사용되는 절토 경사입니다.	숫자, 양수	2( : 1)
경사 유지	경사가 ROW 간격띄우기를 넘어 확장될 때 수행할 작업을 지정합니다. 선택 사항은 최대 경사 유지, 최대 경사 재지정과 같은 리스트입니다.	리스트	최대 경사 유지
반올림 옵션	사면 링크를 집수 점에서 반올림하도록 지정합니다.	옵션 리스트: 없음, 원형, 포물선형	없음
반올림 방법	반올림에 사용되는 매개변수를 지정합니다.	옵션 리스트: 길이, 반지름	길이
반올림 매개변수	반지름 길이 값을 지정합니다.	숫자, 양수	0.5m
반올림 다듬기	반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크).	숫자, 양의 정수	6
정렬된 재료 배치	사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크 또는 없음을 선택할 수 있습니다.	문자열	없음
경사 제한 1	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	1 : 1
재료 1 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	12인치
재료 1 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 2	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	2 : 1
재료 2 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	6인치
재료 2 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 3	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	4 : 1
재료 3 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	4인치
재료 3 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	재배 잔디

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	유형	상태
ROW 간격띄우기	고정 ROW 간격띄우기를 재지정하고 ROW 간격띄우기를 간격띄우기에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
사면 전개 지표면	사면 전개 지표면의 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

매개변수	설명	유형	기본값
사면 전개 간격띄우기	사면 전개점의 간격띄우기입니다.	숫자	사면 전개 간격띄우기
사면 전개 표고	사면 전개점의 표고입니다.	숫자	사면 전개 표고

동작

이 횡단구성요소는 ROW 간격띄우기에 대해 음수 값이 지정된 경우 부착점 왼쪽에 삽입되고 또는 ROW 간격띄우기 선형이 지정된 경우 제어 기준선의 왼쪽에 삽입됩니다. ROW 간격띄우기 매개변수가 양수 값이면 사면 전개에서 오른쪽에 삽입됩니다. 음수 값이면 왼쪽에 삽입됩니다.

다음 그림에 표시된 대로 이 횡단구성요소에는 세 가지 논리적 사례가 있습니다.

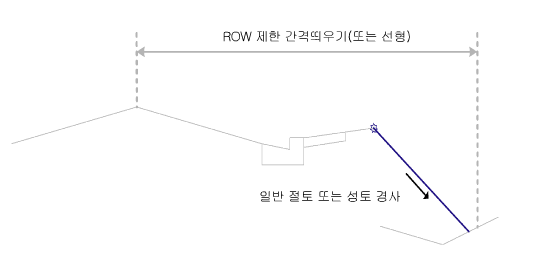

사례 1은 다음 그림에 표시되어 있습니다.

일반 사면 전개 경사를 사용하면 집수 점이 숫자 값이나 선형 위치로 지정된 간격띄우기 한계 내에 있도록 할 수 있습니다.

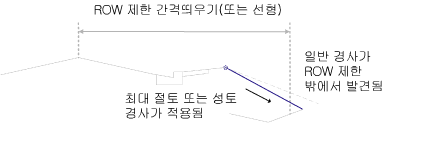

사례 2는 다음 그림에 표시되어 있습니다.

일반 사면 전개 경사를 사용하면 집수 점이 숫자 값이나 선형 위치로 지정된 간격띄우기 제한 외부에 있게 됩니다. 경사 유지 입력 매개변수가 최대 경사 유지로 설정된 경우 경사가 최대값까지 증가됩니다. 이 점에서 최대 경사가 유지되고 집수 점이 ROW 제한을 초과하게 됩니다.

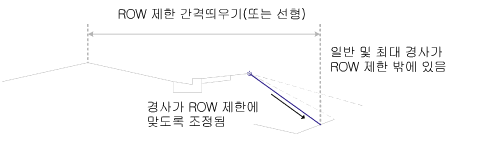

사례 3은 다음 그림에 표시되어 있습니다.

일반 사면 전개 경사를 사용하면 집수 점이 숫자 값이나 선형 위치로 지정된 간격띄우기 제한 외부에 있게 됩니다. 경사 유지 입력 매개변수가 최대 경사 재지정으로 설정된 경우 경사 제한이 무시되고 집수 점이 ROW 간격띄우기 위치에 배치됩니다.

모든 사면 전개 횡단구성요소와 마찬가지로 반올림 및 정렬 재료 컨트롤을 이 횡단구성요소와 함께 사용할 수 있습니다.

주:

AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 모든 링크를 표시하고 입력 매개변수에 지정된 일반 경사 값을 사용합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1	Hinge, Hinge_Cut 또는 Hinge_Fill	힌지점입니다. Hinge_Cut은 사면 전개 링크가 위쪽 경사인 경우 사용되며, Hinge_Fill은 사면 전개 링크가 아래쪽 경사인 경우 사용됩니다.
P2	Daylight, Daylight_Cut 또는 Daylight_Fill	사면 전개점
L1	Top, Datum, Daylight, Daylight_Cut, Slope_Link	절토 횡단에 대한 사면 전개 링크입니다.
L1	Top, Datum, Daylight, Daylight_Fill, Slope_Link	성토 횡단에 대한 사면 링크입니다.
