사면 일반

이 횡단구성요소는 도로의 외부 모서리에서 절토 또는 성토 가로채기 점까지 횡단을 닫기 위한 일반적인 솔루션입니다.

아래 설명과 같이 절토 및 성토 조건에 맞는 여러 가지 솔루션을 제공합니다. 지정하는 입력 매개변수에 따라 먼저 절토 횡단을 작성하려고 시도합니다. 이렇게 할 수 없으면 대신 성토 횡단을 작성합니다. 마지막 사면 전개 링크는 코리더 모델이 불완전한 상태로 남아야 하는 경우에 생략할 수 있습니다. 예를 들어, 인접한 특성의 정지 지표면이 완료되지 않은 도로의 힌지점에 연결될 수 있도록 하기 위해 이렇게 할 수 있습니다.

사면 전개 및 기타 링크(모든 링크, 사면 전개 링크, 성토 링크만 및 없음)에 선택적 정렬된 재료를 지정할 수도 있습니다.

부착

사면 일반 횡단구성요소는 일반적으로 도로의 외부 모서리에서 사용되는 횡단구성요소(예: 길어깨 모서리, 인도 뒤 또는 연석 뒤)에 부착됩니다. 부착점은 첫 번째 절토 링크, 첫 번째 성토 링크 또는 난간 확장 링크의 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
사면 링크 포함 사면 전개 링크 생략	사면 링크를 포함하거나 생략합니다.	포함/생략	포함
절토 테스트 점	외부 끝이 테스트 점에 있는 절토 링크의 수이며 횡단이 절토 또는 성토에 있는지를 결정합니다.	숫자, 양수, 정수	3
절토 1 폭	링크 절토 1의 폭입니다.	숫자, 양수	0.0
절토 1 경사	링크 절토 1의 경사(x : 1)입니다.	숫자	0.0
절토 2 폭	링크 절토 2의 폭입니다.	숫자, 양수	0.0
절토 2 경사	링크 절토 2의 경사(x : 1)입니다.	숫자	0.0
절토 3 폭	링크 절토 3의 폭입니다.	숫자, 양수	0.0
절토 3 경사	링크 절토 3의 경사(x : 1)입니다.	숫자	0.0
절토 4 폭	링크 절토 4의 폭입니다.	숫자, 양수	0.0
절토 4 경사	링크 절토 4의 경사(x : 1)입니다.	숫자	0.0
절토 5 폭	링크 절토 5의 폭입니다.	숫자, 양수	0.0
절토 5 경사	링크 절토 5의 경사(x : 1)입니다.	숫자	0.0
절토 6 폭	링크 절토 6의 폭입니다.	숫자, 양수	0.0
절토 6 경사	링크 절토 6의 경사(x : 1)입니다.	숫자	0.0
절토 7 폭	링크 절토 7의 폭입니다.	숫자, 양수	0.0
절토 7 경사	링크 절토 7의 경사(x : 1)입니다.	숫자	0.0
절토 8 폭	링크 절토 8의 폭입니다.	숫자, 양수	0.0
절토 8 경사	링크 절토 8의 경사(x : 1)입니다.	숫자	0.0
평면 절토 경사	시도할 첫 번째 가장 평평한 유역 경사입니다.	숫자, 양수	6 ( : 1)
평면 절토 최대 높이	평면 절토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자, 양수	1.5m 5ft
중간 절토 경사	평면 절토 경사 링크가 평면 절토 최대 높이를 초과하는 경우 시도할 절토 경사입니다.	숫자, 양수	4( : 1)
중간 절토 최대 높이	중간 절토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자, 양수	3m 10ft
절토 급경사	중간 절토 경사 링크가 중간 절토 최대 높이를 초과하는 경우 시도할 절토 경사입니다.	숫자, 양수	2( : 1)
성토 1 폭	링크 성토 1의 폭입니다.	숫자, 양수	0.0
성토 1 경사	링크 성토 1의 경사(x : 1)입니다.	숫자	0.0
성토 2 폭	링크 성토 2의 폭입니다.	숫자, 양수	0.0
성토 2 경사	링크 성토 2의 경사(x : 1)입니다.	숫자	0.0
성토 3 폭	링크 성토 3의 폭입니다.	숫자, 양수	0.0
성토 3 경사	링크 성토 3의 경사(x : 1)입니다.	숫자	0.0
평면 성토 경사	시도할 첫 번째 가장 평평한 유역 경사입니다. (x : 1)	숫자, 양수	6 ( : 1)
평면 성토 최대 높이	평면 성토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자, 양수	1.5m 5ft
중간 성토 경사	평면 성토 경사 링크가 평면 성토 최대 높이를 초과하는 경우 시도할 성토 경사입니다.	숫자, 양수	4( : 1)
중간 성토 최대 높이	중간 성토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자, 양수	3m 10ft
성토 급경사	중간 성토 경사 링크가 중간 성토 최대 높이를 초과하는 경우 시도할 성토 경사입니다.	숫자, 양수	2( : 1)
난간 폭	성토 급경사를 사용하는 성토 경사에 대한 난간 확장 링크의 폭입니다. 난간 확장이 없는 경우 0을 사용합니다.	숫자, 양수	0.6m 2ft
난간 경사(%)	난간 확장 링크의 경사(%)입니다.	숫자	-2(%)
난간 포함 난간 생략	포함은 난간 확장 세그먼트에 난간 구조물에 대한 링크를 삽입합니다. 생략은 난간 구조물을 삽입하지 않습니다.	포함/생략	생략
기둥 폭	난간이 포함될 때 부착점에서 난간 기둥 내부 모서리까지의 폭입니다.	숫자	0.3m 1ft
반올림 옵션	사면 링크를 집수 점에서 반올림하도록 지정합니다.	문자열	없음
반올림 방법	반올림에 사용되는 매개변수를 지정합니다.	문자열	길이
반올림 매개변수	길이 또는 반지름 값을 지정합니다.	숫자, 양수	1.500ft
반올림 다듬기	반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크).	숫자, 양수	6
정렬된 재료 배치	사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다.	문자열	없음
경사 제한 1	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	1 : 1
재료 1 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	12인치
재료 1 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 2	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	2 : 1
재료 2 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	6인치
재료 2 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 3	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	4 : 1
재료 3 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	4인치
재료 3 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	재배 잔디

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
사면 전개 지표면	사면 전개 지표면의 이름입니다. 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

매개변수	설명	유형
사면 전개 간격띄우기	사면 전개점의 간격띄우기입니다.	숫자
사면 전개 표고	사면 전개점의 표고입니다.	숫자

동작

이 횡단구성요소는 구역 제거, 절토 횡단, 성토 횡단 등 다양한 구성에 사용할 수 있도록 설계되었습니다. 도로 모서리에서 절토 가로채기 힌지점까지의 절토 횡단에서 최대 8개의 링크를 사용할 수 있으며 이러한 링크 중 하나를 절토 테스트 점으로 사용할 수 있습니다. 성토 힌지점까지 최대 3개의 성토 링크를 사용할 수 있으며 성토 급경사 조건을 위한 특수한 난간 길어깨 확장을 제공합니다.

절토 링크는 절토1에서 절토8까지로 표시됩니다. 절토 테스트 점 입력 값은 절토 테스트 점에서 끝나는 절토 링크를 나타냅니다. 논리 단계는 다음과 같습니다.

절토 지표면 링크가 절토 1부터 테스트 점에서 끝나는 절토 링크까지 임시로 구성됩니다.
테스트 점이나 임시 지표면 일부가 대상 지표면 아래에 있으면 횡단이 절토 횡단으로 완료됩니다. 임시 링크 전체 세트가 대상 지표면 위에 있는 경우 횡단이 성토 횡단으로 완료됩니다.

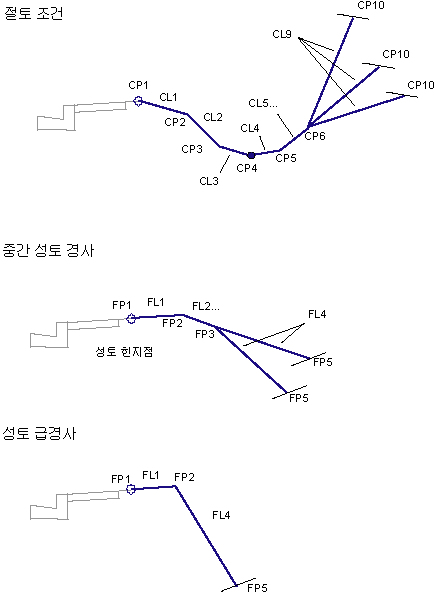

횡단구성요소 다이어그램의 절토 예제는 다섯 개의 절토 링크가 정의된 위치를 표시합니다. 절토 테스트 점은 세 번째 링크에 있습니다. 성토 예제는 정의된 두 개의 성토 링크를 보여줍니다.

다른 사면 전개 횡단구성요소와 마찬가지로 이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.

정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 이 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.

주:

AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

절토 횡단

절토 테스트 점이 대상 지표면 위에 있으면 대상 지표면과의 교차로가 나타날 때까지 테스트 점으로부터 뒤로 링크를 추적합니다. 횡단은 이 점에서 끝납니다.
테스트 점이 대상 지표면 아래에 있으면 나머지 절토 링크가 하나씩 추가됩니다. 각 링크를 테스트하여 사면 전개 지표면을 교차하는지 확인합니다. 교차할 경우 절토 횡단이 교차로에서 끝나고 적당한 힌지 및 사면 전개 코드가 지정됩니다.

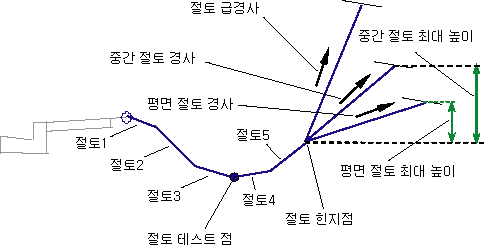

대상 지표면을 절토에서 닫으려면 다음을 수행합니다.
- 사면 전개 링크 포함이 False로 설정되면 절토 사면 전개 가로채기가 계산되지 않습니다.
- 사면 전개 지표면에 대한 가로채기는 평면 절토 경사 값을 사용하여 계산됩니다.
- 평면 절토 경사의 높이가 평면 절토 최대 높이를 초과하는 경우, 사면 전개 지표면에 대한 가로채기가 중간 절토 경사 값을 사용하여 다시 계산됩니다.
- 중간 절토 경사의 높이가 중간 절토 최대 높이를 초과하는 경우 사면 전개 지표면에 대한 가로채기가 절토 급경사 값을 사용하여 다시 계산됩니다.

성토 횡단

성토 링크는 부착점에서 성토 힌지점(0이 아닌 마지막 성토 링크의 외부 모서리)까지의 바깥쪽에 삽입됩니다.
성토 링크가 힌지점에 이르기 전에 사면 전개 지표면과 교차할 경우 횡단은 교차로에서 끝나고 적당한 힌지 및 사면 전개점 코드가 지정됩니다.

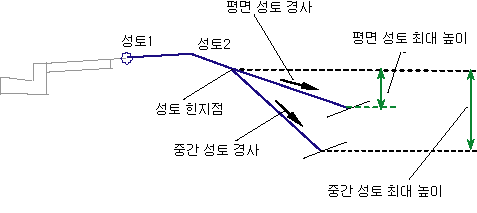

대상 지표면을 성토에서 닫으려면 다음을 수행합니다.
- 대상 지표면에 대한 가로채기는 평면 성토 경사 값을 사용하여 계산됩니다. 가로채기 링크의 높이가 평면 성토 최대 높이를 초과하지 않는 경우 이 경사를 사용하여 표준횡단에 링크를 추가합니다. 그렇지 않을 경우에는 다음을 수행합니다.
- 대상 지표면에 대한 가로채기가 중간 성토 경사 값을 사용하여 다시 계산됩니다. 가로채기 링크의 높이가 중간 성토 최대 높이를 초과하지 않는 경우 이 경사를 사용하여 표준횡단에 링크를 추가합니다. 그렇지 않을 경우에는 다음을 수행합니다.

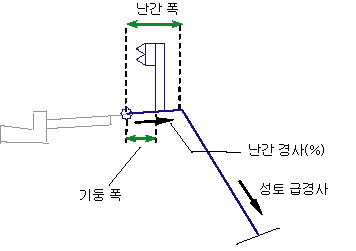

- 0이 아닌 난간 폭을 지정한 경우 링크(성토 1, 성토 2 등)가 제거됩니다. 난간 확장 링크가 난간 폭 및 난간 경사(%) 매개변수를 사용하여 부착점에 추가됩니다. 대상 지표면에 대한 가로채기는 성토 급경사 값을 사용하여 난간 확장 링크의 외부 모서리에서 다시 계산되고 해당 링크는 표준횡단에 추가됩니다.
- 난간 폭이 0이면 성토 급경사가 성토 힌지점부터 적용됩니다.

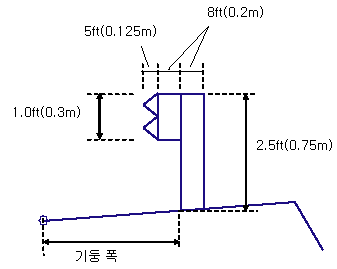

성토 급경사를 사용하기 위한 기준을 만족하는 성토 횡단에 난간 구조물이 적용될 수 있습니다. 이 조건이 충족되고 난간 폭이 0이 아니며 난간 포함이 True로 설정되어 있는 경우 난간 구조물이 측점에 그려집니다. 난간 구조물의 치수는 아래 다이어그램에 표시된 대로 고정됩니다.

배치 모드 작업

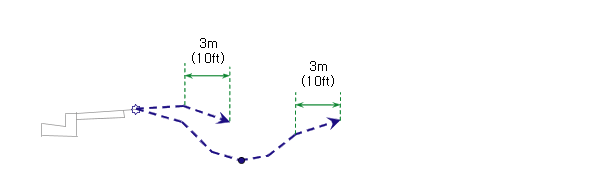

배치 모드에서 이 횡단구성요소는 절토 및 성토 조건 평면 경사 솔루션 모두를 대시선으로 표시합니다. 사면 전개 링크는 수평 거리 3미터 또는 10피트만큼 바깥쪽으로 확장되고 화살촉으로 끝납니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
CP(n+1)	Ditch_Out	절토 링크 n의 끝에 있는 배수로 테스트 점입니다. 여기서 n은 절토 테스트 점 링크 번호입니다.
CP (1 - n)	Hinge Hinge_Cut	절토 가로채기 경사에 대한 힌지점입니다.
CP10	Daylight Daylight_Cut	절토 경사 측량 점입니다.
FP (1 - n)	Hinge Hinge_Fill	성토 가로채기 경사에 대한 힌지점입니다.
FP5	Daylight Daylight_Fill	성토 경사 측량 점입니다.
모든 링크	Top Datum	모든 절토, 성토 및 난간 링크입니다.
난간 점	None	포함될 경우 난간 구조물의 점에 코드가 지정되지 않습니다.
난간 링크	Guardrail	포함될 경우 난간 구조물을 구성하는 모든 링크입니다.
마지막 사면 전개 링크	Top Datum Daylight Daylight_Cut	절토 횡단에 대한 사면 전개 링크입니다.
마지막 사면 전개 링크	Top Datum Daylight Daylight_Fill	성토 횡단에 대한 사면 전개 링크입니다.
