기본 연석

이 횡단구성요소는 도로 모서리에 단순 연석을 작성합니다. 포장의 외부 모서리 또는 내부에 있는 중앙분리대의 모서리에 부착할 수 있습니다.

이 횡단구성요소는 단순 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

부착

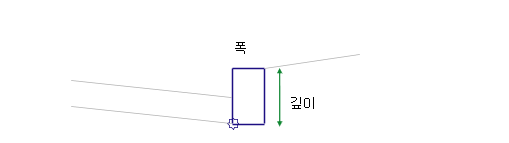

부착점은 케이스 1의 경우 연선 앞면에 있고 케이스 2의 경우 연석 뒷면에 있습니다.

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
폭	연석의 폭입니다.	숫자, 양수	0.225m 0.75ft
깊이	연석의 깊이입니다.	숫자, 양수	0.45m 1.5ft
부착점	연석의 부착점을 앞면 또는 뒷면으로 지정합니다.	부울	앞면
아래 깊이	내부 부착점 아래의 연석 깊이입니다.	숫자, 양수	0.3m 1.0ft
뒤쪽 높이	연석 뒷면의 노출된 높이입니다.	숫자, 양수	0.0m 0.0ft
연석 표면 편각	연석 앞면에 대한 지정된 편각입니다. 수직 면에 0도를 지정합니다.	각도	0도
연석 맨 위에 편각 적용	연석의 맨 위를 연석 앞면에 수직으로 설정합니다.	부울: 예/아니오	예

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

없음

이 횡단구성요소는 연석의 맨 아래 내부 모서리를 부착점으로 하여 연석의 직사각형 쉐이프를 작성합니다.

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 지정한 대로 연석 쉐이프를 그립니다.

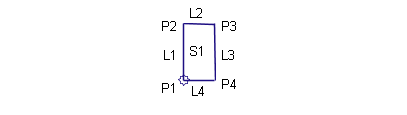

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
