덮개 있는 배수로

이 횡단구성요소는 표준횡단의 왼쪽 또는 오른쪽에 추가할 배수로 구조물을 작성합니다.

선택적으로 이 횡단구성요소는 사면 링크를 구조물의 한 쪽에 추가할 수 있습니다.

부착

부착점은 배수로 구조물 앞 정지 작업 링크에 있는 맨 안쪽 점입니다. 내부의 정지 작업 링크가 생략될 경우 부착점은 내벽의 맨 안쪽 점에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
배수로 깊이	내부의 배수로 깊이입니다.	숫자, 양수	2.0ft 0.6m
맨 아래 폭	배수로의 맨 아래 폭입니다.	숫자, 양수	1.0ft 0.3m
맨 위 폭	덮개에서의 배수로 유입구입니다.	숫자, 양수	2.0ft 0.6m
덮개 간격	덮개 측면 및 내벽 간의 간격입니다.	숫자, 양수	0ft 0m
A1	덮개 근처 맨 위의 내벽 두께입니다.	숫자, 양수	0.45ft 0.15m
B1	배수로 구조물의 내벽 두께입니다.	숫자, 양수	0.6ft 0.2m
C1	내부의 덮개 깊이입니다.	숫자, 양수	0.6ft 0.2m
D	배수로 맨 아래의 관기초 깊이입니다.	숫자, 양수	0.6ft 0.2m
내부 소단 폭	내부 소단 폭(선택 사항)입니다. 소단이 없으면 0(영)을 입력합니다.	숫자, 양수	1.5ft 0.5m
내부 소단 기울기	내부 소단의 횡단 기울기(선택 사항)입니다. 배수로 구조물 모서리에서부터 측정하며 양의 경사값은 배수로에서부터 오르막이 되는 소단을 나타냅니다.	숫자, 기울기 유형	4%
F1	내부 내리막 링크(선택 사항)입니다. 내리막 링크가 없으면 0(영)을 입력합니다.	숫자	1.0ft 0.3m
G1	내부 내리막 링크의 기울기(선택 사항)입니다. 배수로 구조물에서부터 측정하며 양의 경사값은 시작점에서부터 오르막이 되는 링크를 나타냅니다.	숫자, 기울기 유형	1:1
A2	덮개 근처 맨 위의 외벽 두께입니다.	숫자, 양수	0.45ft 0.15m
B2	배수로 구조물의 외벽 두께입니다.	숫자, 양수	0.6ft 0.2m
C2	외부의 덮개 깊이입니다.	숫자, 양수	0.45ft 0.15m
E	외부 소단/내리막 링크가 시작되는 위치의 힌지점 깊이입니다.	숫자, 양수	0ft 0m
외부 소단 폭	외부 소단 폭(선택 사항)입니다. 소단이 없으면 0(영)을 입력합니다.	외부 소단 폭	3.5ft 1.1m
외부 소단 기울기	외부 소단의 횡단 기울기(선택 사항)입니다. 배수로 구조물 모서리에서부터 측정하며 양의 경사값은 배수로에서부터 오르막이 되는 소단을 나타냅니다.	외부 소단 기울기	4%
F2	외부 내리막 링크(선택 사항) 폭입니다. 내리막 링크가 없으면 0(영)을 입력합니다.	숫자, 양수	0.3
G2	외부 내리막 링크의 기울기(선택 사항)입니다. 배수로 구조물에서부터 측정하며 양의 경사값은 시작점에서부터 오르막이 되는 링크를 나타냅니다.	숫자, 기울기 유형	1 : 1

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

없음

동작

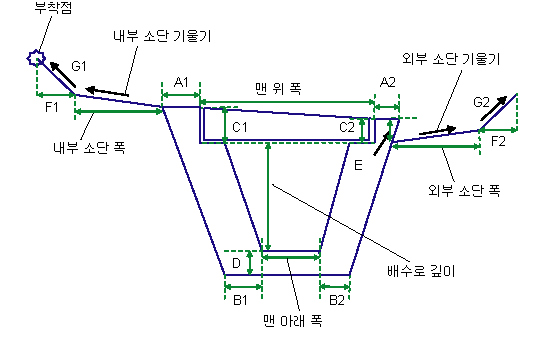

이 횡단구성요소는 위 그림과 같이 배수로 구조물의 쉐이프를 작성합니다. 사면 전개 및 소단 링크를 생략하려면 해당 폭 매개변수에 0(영)을 입력합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 정의할 때 부착점에서 시작하여 그립니다.

점, 링크 및 쉐이프 코드

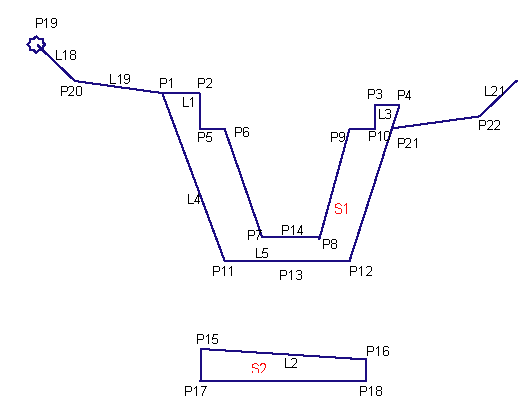

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크	코드	설명
P1	Ditch_In
P1, P4	Ditch_Back
P2, P3	Ditch_Lid_Face
P15, P16	Lid_Top	L2는 이러한 두 점으로 정의됩니다.
P21	Ditch_Back_Fill
P23	Ditch_Out
L18, L19, L20, L21	Top, Datum
L1, L2, L3	Top
L4, L5, L6	Datum
S1	Ditch	배수로 구조물 쉐이프 면적입니다.
S2	Lid	덮개 구조물 면적
