도시 연석 측수로 대치2

이 횡단구성요소는 인도의 기존 내부 모서리에 잔디밭 스트립이 연결된 기존 연석 및 측수로를 대치하는 데 사용됩니다. 연석 및 측수로의 수직 배치는 연석 뒤의 설계 종단에 의해 제어됩니다.

이 횡단구성요소를 적용하려면 플랜지 점 정보(선형 또는 간격띄우기 값)가 반드시 필요합니다.

부착

부착점은 인도의 잔디밭 스트립 모서리의 외부/위쪽 점에 있습니다. 이 부착점은 잔디밭 스트립의 위쪽을 표시하지만 사용자가 적절한 마크 포인트 또는 선형과 종단을 부착하기 때문에 잔디밭 스트립 고점의 실제 위치는 이와 다를 수 있습니다. 따라서 이 부착점은 설계 점 조정 외의 배치 시간을 단축하는 효과를 제공합니다.

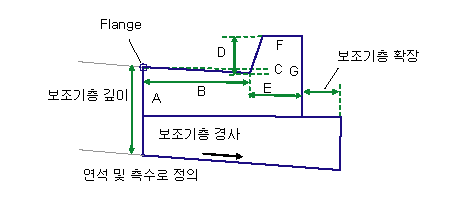

입력 매개변수

주석: 다른 언급이 없는 한 모든 치수는 미터나 피트로 나타냅니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
CL로부터 플랜지점 간격띄우기	측수로의 플랜지 면 간격띄우기를 정의하는 점입니다. 이 간격띄우기는 표준횡단의 기준선(또는 코리더 상태인 경우 코리더)에서 측정합니다.	숫자	3.6m 10ft
인도 점	이 내부 인도 점은 잔디밭 스트립의 고점으로 사용됩니다. (선택 사항)	문자열	없음
표식 내부 점	표식 플랜지점 - 플랜지점에 저장되는 마크 포인트의 이름입니다. 나중에 횡단구성요소를 재건하는 데 사용됩니다.	문자열	없음
	다음 매개변수는 연석 및 측수로 일반 횡단구성요소의 경우와 동일합니다.
보조기층 깊이	플랜지 점에서 보조기층의 깊이입니다. 보조기층이 없으면 0을 사용하십시오.	숫자, 양수	0.450m 1.5ft
보조기층 확장	보조기층이 연석 뒤를 지나 확장된 거리입니다. 연석 뒤에서 보조기층을 끝내려면 0을 사용하십시오.	숫자, 양수	0.3m 1ft
보조기층 경사 방법	보조기층에 대해 외부 차선 편경사를 사용할지 아니면 숫자 경사 값(%)을 설정할지 선택합니다.	선택 리스트	고정 경사
보조기층 경사(%)	보조기층의 경사(%)입니다. SE 사용을 True로 설정한 경우 이 항목은 사용되지 않습니다.	숫자	-2(%)
치수 A (mm/in)	플랜지점에서 측수로의 깊이입니다.	숫자, 양수 0이 아님	175mm 7in
치수 (mm/in)	플랜지점에서 측수로 유속선까지의 폭입니다.		400mm 16in
치수 C (mm/in)	플랜지점에서 측수로 유속선까지의 깊이입니다.	숫자, 양수 0이 아님	25mm 1in
치수 D (mm/in)	측수로 유속선에서 연석 맨 위까지의 연석 높이입니다.	숫자, 양수 0이 아님	150mm 6in
치수 E (mm/in)	측수로 유속선에서 연석 뒤까지의 폭입니다.	숫자, 양수 0이 아님	200mm 8in
치수 F (mm/in)	연석 맨 위의 폭입니다.	숫자, 양수 0이 아님	150mm 6in
치수 G (mm/in)	연석 뒤의 높이입니다.	숫자, 양수 0이 아님	325mm 13in

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
인도의 내부 모서리	잔디밭 스트립의 위쪽 점에 대한 간격띄우기 값을 설정합니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
플랜지점	횡단구성요소를 시작할 플랜지점의 간격띄우기를 설정합니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
연석 뒤 종단	연석 및 측수로 위치 지정에 도움을 줍니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	필수
인도의 내부 모서리	잔디밭 스트립의 위쪽 점에 대한 간격띄우기 값을 설정합니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
EGTopSurf	플랜지점에서 포장 표고의 모서리를 결정하는 데 사용되는 기존 지표면의 이름으로, 간격띄우기 또는 선형으로 지정된 경우(종단은 설정되지 않은 경우) 인도의 표고를 결정하는 데도 사용됩니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

마크 포인트가 제공되면 대상 매개변수가 필요하지 않으며 설정해도 무시됩니다. 마크 포인트가 설정되어 있지 않고 간격띄우기 또는 선형을 사용하여 점을 찾는 경우 대상 매개변수를 통해 종단이 설정됩니다. 그렇지 않은 경우 이 횡단구성요소는 위의 대상 매개변수에 설정된 지표면에서 해당 표고를 가져옵니다.

코리더 정의에 연석 뒤 종단이 지정되지 않은 경우 이벤트 뷰어에 오류 메시지를 표시하면서 이 횡단구성요소는 중단됩니다.

출력 매개변수

매개변수	설명	유형	기본값
편경사 회전 축	횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오.	정적(설명)
잔디밭 스트립 경사	지정된 잔디밭 스트립의 교차 경사입니다.	숫자
측수로 경사	새 연석 및 측수로 횡단구성요소의 측수로 경사입니다.	숫자, 양수

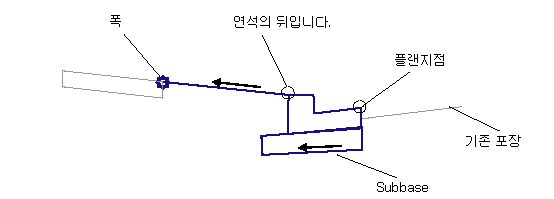

동작

이 횡단구성요소는 파라메트릭 방식으로 새 연석 및 측수로를 배치하는 데 사용되며, 경우에 따라 잔디밭 스트립을 기존 인도의 내부 모서리 또는 다른 하위구성요소로 작성한 새 인도에 연결할 수 있습니다. 연석 및 측수로의 수평 배치는 이전에 알려진 플랜지점 위치로부터 결정됩니다. 잔디밭 스트립의 위쪽은 고정 간격띄우기 또는 인도의 내부 모서리 같은 다른 마크 포인트에 의해 배치될 수 있습니다. 이 점을 선형 또는 종단의 대상 매개변수에서 가져올 수도 있습니다. 새로 설계한 플랜지점은 나중에 차선 대치 횡단구성요소에 대한 입력으로 사용할 수 있도록 표시됩니다.

이 조건부 횡단구성요소를 완료하기 위한 핵심 단계는 다음과 같습니다.

1. 플랜지점 간격띄우기 및 입력 매개변수에서 "연석 뒤"의 간격띄우기 위치를 지정합니다.
2. 대상 매개변수에서 해당 측점에 있는 "연석 뒤" 표고를 가져오고 이 점을 P4로 설정합니다.
3. 이 점에서 입력 매개변수를 사용하여 모든 연석 및 측수로와 링크를 설정합니다(도시 연석 및 측수로 일반 1과 유사함).
4. 내부 인도 마크 포인트가 지정되면 해당 점을 P10으로 설정합니다. 마크 포인트가 연관되어 있지 않은 경우 "인도의 내부 모서리" 선형의 대상 매개변수를 찾습니다. 연관되어 있으면 지표면 대상 매개변수에서 종단 표고를 가져옵니다.
5. 잔디밭 스트립의 위쪽에 대해 위의 데이터를 사용할 수 없으면 부착점을 통해 지정된 간격띄우기를 사용하여 점 P10을 설정합니다.

입력 매개변수 치수 A에서 치수 F까지의 값을 기반으로 다른 모든 연석 및 측수로 링크가 삽입됩니다. 모든 치수는 0이 아닌 양수 값이어야 합니다. 0이 아닌 보조기층 깊이를 지정하면 보조기층이 연석 뒤에 삽입되고 보조기층 확장 폭까지 계속됩니다. 다이어그램에 표시된 것처럼 보조기층이 연석 뒤 맨 아래에 가까워집니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 부착점 및 기준선에서의 기본 플랜지점 간격띄우기를 기반으로 설정됩니다. 잔디밭 스트립의 폭은 "플랜지점에서 부착점"까지의 거리에서 연석 및 측수로 총 폭을 빼서 계산합니다. 2%의 경사를 사용하여 지정된 입력 매개변수를 사용하여 연석 및 측수로의 나머지가 그려지는 잔디밭 스트립의 아래쪽(또는 연석 뒤 점)을 계산합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크	코드	설명
P1	Flange	측수로의 플랜지점입니다.
P2	Flowline_Gutter	측수로 유속선 점입니다.
P3	TopCurb	연석 맨 위입니다.
P4	BackCurb	연석 뒤입니다.
L1–L6	Curb	모든 연석 링크입니다.
L1 – L3	Top	연석 및 측수로의 정지 계획선입니다.
L7	Subbase Datum
L4, L8, L9	Datum
L11	Top, Datum, Sod
S1	Curb	연석 및 측수로 콘크리트 영역입니다.
S2	Subbase

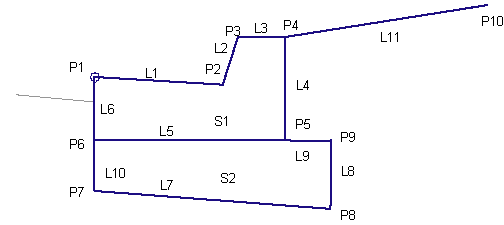

코딩 다이어그램
