이 횡단구성요소는 길어깨 사면 경사로 확장되는 모든 포장, 기층 및 보조기층이 있는 포장된 길어깨를 삽입합니다.
부착
부착점은 포장된 길어깨의 내부 모서리에 있으며 일반적으로 이 위치는 주행로 외부 모서리에 해당합니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
사면 전개 표고 |
숫자 |
- 1.667 |
|
|
사면 전개 간격띄우기 |
숫자 |
8.377 | |
|
사면 전개 경사 |
사면 링크의 고정 경사 값으로, "경사 유지" 옵션을 사용하는 경우에 사용됩니다. |
숫자, 양수 |
4( : 1) |
|
측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 |
오른쪽(%) |
|
길어깨 폭 |
사면 링크의 고정 폭 값으로, "폭 유지" 옵션을 사용하는 경우에 사용됩니다. |
숫자, 양수 |
8.000ft |
|
편경사 사용 |
기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다. |
선택 항목 리스트:
|
아니오(N) |
| 길어깨 경사 방향 |
길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 항목 리스트:
|
크라운에서 멀어짐 |
|
길어깨 경사(%) |
쉐이프 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. |
숫자 |
- 2.0 % |
| 보조기층 사면 전개 유형 | 사면 전개 링크를 가변 폭을 갖는 고정 경사로 유지할지 아니면 가변 경사를 갖는 고정 폭으로 유지할지 선택합니다. | 선택 리스트: a) 경사 유지, 폭 조정, b) 폭 유지, 경사 조정 | 경사 유지, 폭 조정 |
|
사면 전개 경사 |
사면 링크의 고정 경사 값으로, "경사 유지" 옵션을 사용하는 경우에 사용됩니다. |
숫자, 양수 |
4( : 1) |
|
사면 전개폭 |
사면 링크의 고정 폭 값으로, "폭 유지" 옵션을 사용하는 경우에 사용됩니다. |
숫자, 양수 |
5.40ft 1.8m |
|
보조기층 편경사 |
보조기층에 길어깨 편경사를 사용하도록 지정합니다. |
아니오 | |
|
보조기층 경사(%) |
쉐이프 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. |
숫자 |
- 2.0 % |
|
표층1 깊이 |
표층1 도면층의 두께입니다(생략하려면 0 사용). |
숫자, 음수 아님 |
0.083ft |
|
표층2 깊이 |
표층2 도면층의 두께입니다(생략하려면 0 사용). |
숫자, 음수 아님 |
0.083ft |
|
기층 깊이 |
기층 두께(생략하려면 0 사용) |
숫자, 음수 아님 |
0.0333ft |
|
보조기층 깊이 |
보조기층 두께(생략하려면 0 사용) |
숫자, 음수 아님 |
1.000ft |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.
|
매개변수 |
지정 유형 |
상태 |
|---|---|---|
|
길어깨 폭 |
고정 길어깨 폭을 재지정하고 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. |
선택 사항 |
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
사면 전개 경사 |
사면 전개 링크의 경사입니다. |
숫자 |
|
사면 전개 간격띄우기 |
노상 사면 전개점의 간격띄우기입니다. |
숫자 |
|
사면 전개 표고 |
노상 사면 전개점의 표고입니다. |
숫자 |
| 길어깨 폭 |
포장된 길어깨 폭 |
숫자 |
|
길어깨 경사 |
포장된 길어깨 경사 |
숫자 |

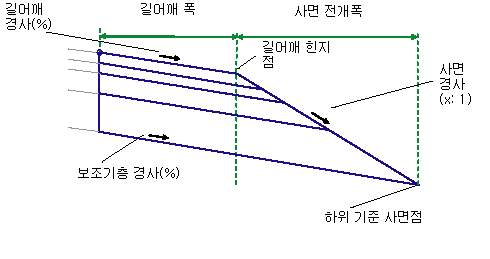

동작
부착점에서 외향으로 지정된 길어깨 폭 및 기본 길어깨 경사에 해당하는 길어깨의 정지 계획선이 삽입됩니다. 보조기층 링크는 정지 계획선 아래의 보조기층 깊이에서 시작되는 부착점에서 삽입됩니다.
고정 경사(사면 경사 유지 = 참) 또는 고정 폭(사면 경사 유지 = 거짓)을 사용하여 길어깨 사면 링크가 삽입될 수 있습니다. 고정 경사를 사용하면 사면 링크는 보조기층 링크와 교차할 때까지 길어깨의 외부 모서리에서 확장되고 그렇지 않은 경우 사면 전개 폭에 대해 보조기층이 길어깨 외부 모서리를 초과하여 확장되고 사면 링크가 보조기층 끝에 연결됩니다.
표층1, 표층2 및 기층 지표면 링크는 길어깨 사면 링크와 교차할 때까지 지정된 깊이에서 정지 계획선과 평행하여 삽입됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 기본 길어깨 및 보조기층 횡단 경사를 사용하여 일반 크라운 도로 상황을 위한 길어깨로 구성된 링크를 표시합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
유형 |
코드 |
설명 |
|---|---|---|
|
P2 |
EPS |
정지 계획선의 포장 길어깨 모서리입니다. |
|
P4 |
EPS_Pave1 |
표층1의 포장 길어깨 모서리입니다. |
|
P6 |
EPS_Pave2 |
표층2의 포장 길어깨 모서리입니다. |
|
P8 |
EPS_Base |
기층의 포장된 길어깨 모서리입니다. |
|
P10 |
Daylight_Sub |
보조기층 사면 전개점입니다. |
|
L1 |
Top, Pave |
포장된 정지 계획선입니다. |
|
L3 |
Pave |
포장된 정지 계획선입니다. |
|
L4 |
Pave1 |
포장2의 맨 위 |
|
L6 |
Pave1 |
포장2의 맨 위 |
|
L7 |
Pave2 |
포장3의 맨 위 |
|
L9 |
Pave2 |
포장3의 맨 위 |
|
L10 |
Base |
기층 방위각의 맨 위 |
|
L12 |
Base |
기층 방위각의 맨 위 |
|
L13 |
Subbase, Datum |
보조기층의 맨 아래이며 기준입니다. |
|
L14 |
Slope_Link | 계획 지표면 구성입니다. L14는 P2-P10, P2-P8, P2-P6 또는 P2-P4 중 최하위 링크를 연결하는 링크입니다. |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |
L14는 P2-P10, P2-P8, P2-P6 또는 P2-P4 중 최하위 링크를 연결하는 새 링크입니다.

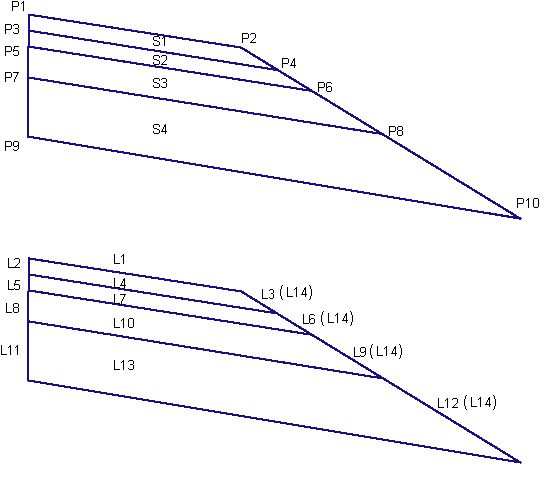

코딩 다이어그램
