차선 편경사 회전 축

이 횡단구성요소는 코리더 모형의 기준선 선형에 대한 외부 또는 내부 차선 편경사 값을 적용하여 이동 차선에 대한 횡단 표현을 작성합니다.

대부분의 분할되지 않은 도로 또는 양쪽에 차선 경사 변경이 없는 분할된 도로에 사용됩니다. 분할된 크라운 또는 복구된 고속도로의 외부 또는 내부차선용으로 사용될 수도 있습니다 포장 구조물은 AutoCAD Civil 3D 도움말의 "포장된 횡단의 포장 구조물"에 설명된 표준을 따릅니다.

부착

부착점은 정지 계획선 지표면에 있는 차선의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
폭	내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 폭입니다.	숫자, 양수	3.6m 12.0ft
기본 경사	선형에 대한 편경사가 정의되지 않은 경우 사용되는 차선의 기본 경사입니다.	숫자	-2.0
표층1 깊이	표층1 도면층의 두께입니다(생략하려면 0 사용).	숫자, 음수 아님	0.025m 0.083ft
표층2 깊이	표층2 도면층의 두께입니다(생략하려면 0 사용).	숫자, 음수 아님	0.025m 0.083ft
기층 깊이	기층 두께(생략하려면 0 사용)	숫자, 양수	0.100m 0.333ft
보조기층 깊이	보조기층 두께(생략하려면 0 사용)	숫자, 음수 아님	0.300m 1.0ft
편경사 사용	차선에 편경사를 사용하도록 지정합니다.	선택 리스트: 왼쪽 차선 외부 왼쪽 차선 내부 오른쪽 차선 외부 오른쪽 차선 내부 없음	없음
경사 방향	차선 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다.	선택 항목 리스트: 크라운에서 멀어짐 크라운을 향함	크라운에서 멀어짐
지수 피벗	내부 점과 외부 점을 회전 축 피벗 점으로 사용할 수 있는지 지정합니다.	선택 리스트: 예 아니오	예
내부 점 코드	차선의 내부 모서리에 대해 점 유형을 지정합니다.	선택 항목 리스트: Crown 포장 모서리(ETW) 차선 모서리(차선) 없음	Crown
외부 점 코드	차선의 외부 점에 대해 점 유형을 지정합니다.	Crown 포장 모서리(ETW) 차선 모서리(차선) 없음	포장 모서리(ETW)

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	설명	상태
차선 폭	고정된 차선 폭을 재지정하고 차선 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
외부 표고	정상 차선 경사를 재지정하고 주행 차선의 외부 모서리를 종단 표고에 연결하는 데 사용할 수 있습니다. 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
차선 폭	차선의 폭입니다.	숫자
차선 경사	차선의 경사(%)입니다.	숫자

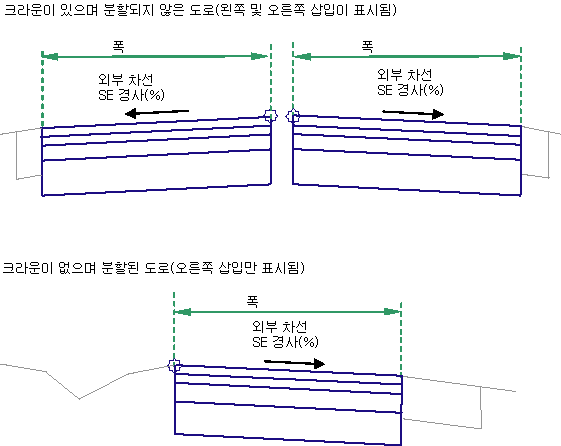

동작

차선 편경사는 기준선 선형의 편경사 지정에서 가져옵니다. 어느 편경사가 차선에 사용되는지 지정할 수 있습니다.

부착점에서 시작하는 정지 계획선 지표면과 평행 노상이 지정된 폭, 깊이 및 편경사를 사용하여 삽입됩니다. 수직 링크가 차선 양쪽 끝에서 쉐이프를 닫습니다.

코리더 모델링 중에 간격띄우기 평면 선형 이름이 폭에 지정되면 선형의 간격띄우기에 맞게 차선의 폭이 변경됩니다. 이 횡단구성요소는 서로 다른 크라운형 및 평면형 도로 유형에서 회전 축 피벗 점을 수용하는 표준횡단에서 사용할 수 있습니다. 자세한 내용은 편경사 회전 축 피벗 점을 지원하는 표준횡단 작성을 참고하십시오.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 폭 및 깊이 입력 매개변수를 사용하여 -2% 경사의 차선 링크를 모두 표시합니다.

지수 피벗이 예로 설정된 경우 표식기는 내부 점과 외부 점에 대한 지수 피벗 점을 나타냅니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

주: 내부의 크라운 점이 아니오로 설정된 경우 P1, P3, P5, P7 및 P9가 코드화되지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1	Crown	정지 계획선에 있는 크라운 점(선택 사항)입니다.
P2	ETW	정지 계획선에 있는 차선의 내부 모서리입니다.
P3	Crown_Pave1	표층1 도면층에 있는 크라운 점(선택 사항)입니다.
P4	ETW_Pave1	표층에 있는 차선의 내부 모서리입니다.
P5	Crown_Pave2	표층2 도면층에 있는 크라운 점(선택 사항)입니다.
P6	ETW_Pave2	표층2에 있는 차선의 내부 모서리입니다.
P7	Crown_Base	기층 기울기에 있는 크라운 점(선택 사항)입니다.
P8	ETW_Base	기층에 있는 차선의 내부 모서리입니다.
P9	Crown_Sub	보조기층 기울기에 있는 크라운 점(선택 사항)입니다.
P10	ETW_Sub	보조기층에 있는 차선의 내부 모서리입니다.
L1	Top, Pave	정지 계획선 지표면입니다.
L2	Pave1	표층1 지표면입니다.
L3	Pave2	표층2 지표면입니다.
L4	Base	기층 지표면입니다.
L5	Subbase Datum	보조기층 지표면입니다.
S1	Pave1	정지 계획선과 표층1 사이의 면적입니다.
S2	Pave2	표층1과 표층2 사이의 면적입니다.
S3	Base	표층2와 기층 사이의 면적입니다.
S4	Subbase	기층과 보조기층 사이의 면적입니다.
