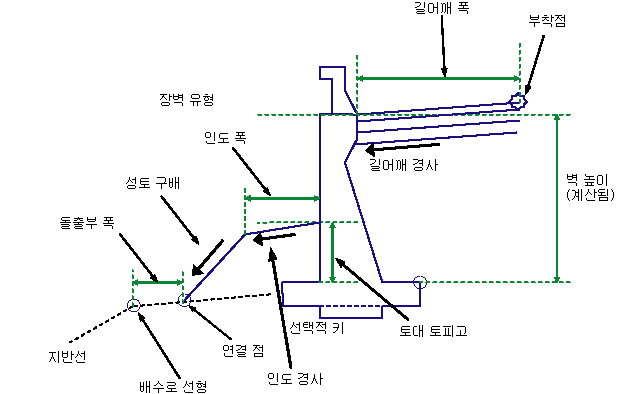

이 횡단구성요소는 포장된 길어깨가 있고 기존 배수로에 연결되는 특수한 연결 경사가 있는 옹벽 구조물을 삽입합니다.

이 횡단구성요소는 벽 맨 위의 선택적 장벽과 토대 아래의 선택적 키를 배치할 수 있습니다.
부착점은 길어깨의 내부에 있습니다.
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 | 오른쪽 |
| 길어깨 폭 | 부착점에서 길어깨까지의 폭입니다 | 숫자, 양수 |
4.0ft 1.33m |
| 표층1 깊이 | 표층 1의 깊이입니다. 표층 1이 없을 경우 0(영)을 입력합니다. | 숫자, 양수 |
0.083ft 0.025m |
| 표층2 깊이 | 표층 2의 깊이입니다. 표층 2가 없을 경우 0(영) 입력합니다. | 숫자, 양수 |
0.083ft 0.025m |
| 기층 깊이 | 기층의 깊이입니다. |
숫자, 양수 |
0.333ft 0.1m |
|
보조기층 깊이 |
보조기층의 깊이입니다. |
숫자, 양수 |
0.3m 1.0ft |
| 벽 폭 | 벽 폭을 지정합니다. | 숫자 |
0.958ft 0.292m |
| 토대 토피고 | 토대 맨 위에서 성토의 벽 뒷쪽 마감 경사선 또는 절토의 갈고리까지의 토피고 깊이입니다. | 숫자 |
1.667ft 0.50m |
| 키 | 토대 아래에 선택적 키를 추가하도록 지정합니다. | 부울 | 예 |
| 장벽 사용 | 벽의 맨 위에서 장벽을 사용하도록 지정합니다. | 문자열, (a) 예, (b) 아니오 | 예 |
| 편경사 사용 |
편경사를 사용하도록 지정합니다. |
선택 리스트 | 아니오 |
| 경사 방향 |
길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 리스트 | 크라운에서 멀어짐 |
| 기본 길어깨 경사 | 쉐이프 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. | 숫자, 양수 | - 2.0% |
| 인도 폭 | 연결 경사의 인도 링크 폭입니다. | 숫자, 양수 |
3.300ft 1.0m |
| 인도 경사 | 인도 링크의 경사입니다(기울기/경사 유형). | 숫자 | 25% |
| 성토 구배 | 인도에서 연결 점까지의 성토 링크의 경사입니다(경사 유형). | 숫자 | 2.00 : 1 |
| 돌출부 폭 | 배수로 점에서 연결 점까지의(배수로의 기존 내부 모서리까지의) 폭입니다. | 숫자, 양수 |
1.670ft 0.5m |
벽 높이는 토대의 맨 위에서 수직 면에 있는 지면 표고의 부착점까지의 거리 중에서 더 높은 것으로 결정됩니다. 벽 완만한 경사, 토대의 폭, 벽 수직 면의 간격띄우기, 선택적 키 치수 및 키 중심의 위치는 모두 벽 높이의 기능입니다.
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
| 매개변수 | 설명 | 상태 |
|---|---|---|
| 길어깨 모서리 | 종단에 연결하여 길어깨 경사를 재지정하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. | 선택 사항 |
| 배수로 간격띄우기 | 연결 점을 찾는 데 사용되는 배수로 종단의 내부 모서리입니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. | 필수 |
| 연결 지표면 | 지정된 배수로 및 돌출부 폭을 기준으로 연결할 기존 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 필수 |
없음
이 횡단구성요소는 왼쪽이나 오른쪽에 삽입할 수 있습니다. 부착점은 포장된 길어깨가 이 횡단구성요소에 지정된 대로 그려지는 설계 주행로 모서리에 있는 것으로 간주됩니다.
연결 점에서 인도의 내부 모서리 안으로 작업한 다음 외부 토대 구석의 간격띄우기에 있는 연결 링크에서 토대 토피고를 빼는 방법으로 토대 맨 위 표고가 결정됩니다. 벽 높이(H)는 길어깨의 외부 모서리에서 토대 맨 위까지의 거리로 계산됩니다. 키 옵션이 아니오로 설정된 경우 토대의 기층은 단일 수평 링크입니다. 키 옵션이 사용될 경우 선택적 키를 정의하기 위한 링크가 삽입됩니다.
주석: 포장 도면층과 벽 내부 면 사이에는 아주 작은 간격(m의 경우 0.001)이 남아 있습니다. 따라서 아래 상세사항에 나온 것처럼 수량 산출 피쳐를 사용하여 재료 분석을 더 쉽게 수행할 수 있습니다.

횡단구성요소가 채우기 조건에 있다고 가정할 경우 배치 모드에서 이 횡단구성요소는 입력 매개변수 값에서 지정한 대로 옹벽 쉐이프를 그립니다.

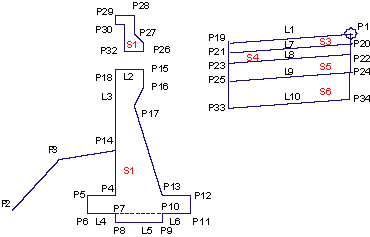

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점/링크 | 코드 | 설명 |
|---|---|---|
| P2 | Daylight | |
| P3 | Walk_Edge | 인도 폭 모서리 |
| P14 | RW_Hinge | |
| P12 | RW_Inside | 빌딩 기준 지표면에서 브레이크라인으로 사용할 수 있습니다. |
| P5 | RW_Outside | 빌딩 기준 지표면에서 브레이크라인으로 사용할 수 있습니다. |
| L1, L2, L3 | Top | |
| L2, L3 | Wall | |
| L4,L5,L6 | Footing | 토대의 맨 아래 |
| L7 | Pave1 | |
| L8 | Pave2 | |
| L9 | Base, Footing_Bottom | |
| S1 | RWall | |
| S2 | Barrier | |
| S3 | Pave1 | |
| S4 | Pave2 | |
| S5 | Base |
