스트립 표토

이 횡단구성요소는 표토의 스트립을 지정된 깊이로 지정하는 데 사용됩니다.

부착

부착점은 스트립 링크의 내부에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽/오른쪽	오른쪽
스트립 깊이	제거할 표토의 깊이를 지정합니다.	숫자	0.05m 0.167ft
스트립 폭	표토 제거 영역의 폭을 지정합니다.	숫자	5m 16.67ft
오르막	원래 사면 전개점에서 내리막 경사 시작 부분까지 스트립 확장의 기본 오르막입니다.	숫자	-2 (:1)
내리막	스트립의 맨 아래에서 다시 지반선까지의 내리막입니다.	숫자, 양수	2( : 1)

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
스트립 폭	고정된 스트립 폭을 재지정하고 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
기존 지표면	스트립의 맨 아래에서 뒤쪽 기울기까지의 기존 지표면 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

없음

동작

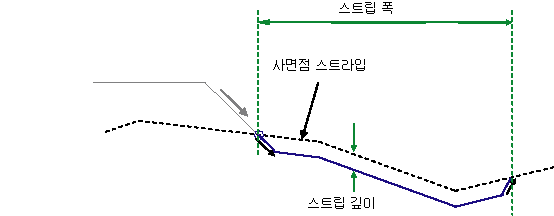

이 횡단구성요소는 지정된 지표면 아래의 스트립 도면층 맨 아래를 정의하는 평행 링크를 삽입합니다. 스트립은 지정된 지표면 바로 아래의 삽입점에서 시작합니다. 오르막 경사 링크는 삽입점에서 입력 매개변수에 지정된 측면으로 배치됩니다. 이 링크는 가장 낮은 점과 지반선 사이의 표고 차가 "스트립 깊이"와 같을 때까지 그려집니다.

마찬가지로 내리막 링크는 삽입점에서 "스트립 폭"으로 지정된 간격띄우기에 있는 표토 지표면에서 그려집니다. 이 링크의 깊이는 표토 지표면을 기준으로 링크 맨 아래의 표고 차가 스트립 깊이와 같을 때까지입니다.

이제 지정된 표토 지표면에 평행한 일련의 링크가 삽입되고 위의 새 링크 두 개를 연결하여 스트립 도면층을 정의합니다.

삽입점 및/또는 스트립의 다른쪽 끝에 수직 링크를 삽입하려면 오르막 경사 및/또는 내리막 값을 0으로 지정합니다.

배치 모드 작업

배치 모드에서 오르막 및 내리막 링크는 입력 매개변수를 사용하여 추가합니다. 이러한 두 링크의 맨 아래를 연결하여 스트립 도면층을 나타내기 위한 수평선이 추가됩니다.

점, 링크 및 쉐이프 코드

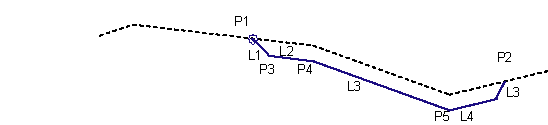

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크	코드	설명
P2	Daylight_Strip	스트립 내리막 링크의 사면 전개점입니다.
모든 링크	Stripping	스트립 링크
