기본 길어깨

이 횡단구성요소는 정지 계획선 및 보조기층을 사용하는 단순 포장 길어깨를 작성합니다.

이 횡단구성요소는 단순 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

부착

부착점은 정지 계획선에 있는 길어깨의 내부 모서리에 있습니다.

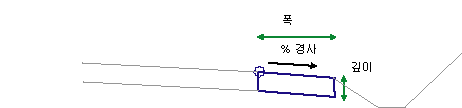

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
폭	길어깨 폭	숫자, 양수	0.9m 3ft
깊이	정지 계획선에서 보조기층까지의 깊이입니다.	숫자, 양수	0.2m 0.67ft
경사(%)	길어깨 기울기 경사(%)	숫자	-4%

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

없음

동작

길어깨 링크는 지정된 폭, 경사 및 깊이로 부착점에서 바깥쪽에 삽입됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 차선을 그립니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P2	EPS	정지 계획선에 있는 포장 길어깨의 모서리입니다.
P4	EPS_Sub	보조기층에 있는 포장 길어깨의 모서리입니다.
L1	Top, Pave	포장된 정지 계획선입니다.
L3	Datum, Subbase	보조기층입니다.
S1	Pave1

코딩 다이어그램
