이 횡단구성요소는 길어깨 사면 경사로 확장되는 모든 포장, 기층 및 보조기층이 있는 포장된 길어깨를 삽입합니다.
부착
부착점은 포장된 길어깨의 내부 모서리에 있으며 일반적으로 이 위치는 주행로 외부 모서리에 해당합니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 | 오른쪽 |
| 길어깨 폭 | 부착점에서 길어깨 힌지점까지의 폭입니다. | 숫자 |
2.4m 8.0ft |
| 편경사 사용 | 기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다. |
선택 항목 리스트:
|
아니오(N) |
| 길어깨 경사 방향 |
길어깨 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. |
선택 항목 리스트:
|
크라운에서 멀어짐 |
| 기본 길어깨 경사 | 길어깨 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. | 숫자 | -6.0% |
| 배수로 폭 | 길어깨 힌지점에서 배수로의 폭을 지정합니다. | 숫자, 양수 |
3.00m 9.00ft |
| 배수로 깊이 | 배수로의 깊이를 지정합니다. | 숫자, 양수 |
0.40m 1.20ft |
| 보조기층 측수로부 경사 | 배수로 맨 위에 연결할 보조기층 측수로부 경사 값입니다. | 숫자, 양수 | 2( : 1) |
| 보조기층 편경사 | 기준선 선형에 정의된 편경사 지정의 경사를 사용하도록 지정합니다. | 옵션 리스트: a.) 아니오, b.) 외부 길어깨 경사, c.) 내부 길어깨 경사 | 아니오 |
| 기본 보조기층 경사 | 보조기층 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다. | 숫자 | -4.0% |
| 표층1 깊이 | 정지 계획선과 표층1 사이의 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.025m 0.083ft |
| 표층1과 표층2 사이의 간격 | 표층1의 깊이를 줄여 표층1과 표층2 사이에서 보조기층 재료를 인터레이스합니다. | 숫자, 양수 |
0.000m 0.000ft |
| 표층2 깊이 | 두 번째 수평 포장 재료 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.025m 0.083ft |
| 표층2 자르기 | 표층2 재료의 폭을 줄여 보조기층 인터레이스를 활성화합니다. 재료층 측면 모서리의 경사는 길어깨 사면 경사와 같습니다. | 숫자, 양수 |
0.4m 1.32ft |
| 표층2와 기층 사이의 간격 | 표층2의 깊이를 줄여 표층2와 기층 방위각 사이에서 보조기층 재료를 인터레이스합니다. | 숫자, 양수 |
0.01m 0.033ft |
| 기층 깊이 | 기층 방위각의 깊이(표층2와 기층 간, 생략하려면 0 사용) | 숫자, 음수 아님 |
0.100m 0.333ft |
| 기층 자르기 | 기층 방위각 재료의 폭을 줄여 보조기층 인터레이스를 활성화합니다. 재료층 측면 모서리의 경사는 길어깨 사면 경사와 같습니다. | 숫자, 양수 |
0.4m 1.32ft |
| 보조기층 깊이 | 기층 방위각 맨 아래의 부착점에서 보조기층의 깊이(생략하려면 0 사용) | 숫자, 음수 아님 |
0.300m 1.0ft |
| 표토 두께 | 사면 링크를 따른 재료 정렬 깊이를 지정합니다. 값으로 0을 입력하면 정렬 재료가 추가되지 않습니다. | 숫자, 음수 아님 | 0.0 |
| 표토 쉐이프 코드 | 표토 재료의 쉐이프 코드를 지정합니다. | 문자열 | 표토 |
| 표층1 쉐이프 코드 | 맨 위 도면층(설정된 경우 표토 아래) 재료의 쉐이프 코드를 지정합니다. | 문자열 | Pave1 |
| 표층2 쉐이프 코드 | 두 번째 도면층 재료(기층 방위각 위)의 쉐이프 코드를 지정합니다. | 문자열 | Pave2 |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
| 매개변수 | 설명 | 상태 |
|---|---|---|
| 길어깨 폭 | 고정 길어깨 폭을 재지정하고 길어깨 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. | 선택 사항 |
출력 매개변수
| 매개변수 | 설명 | 유형 |
|---|---|---|
| 배수로 끝 경사 | 배수로 끝의 경사입니다. | 숫자 |
| 배수로 끝 간격띄우기 | 배수로 끝점의 간격띄우기입니다. | 숫자 |
| 배수로 끝 표고 | 배수로 끝점의 표고입니다. | 숫자 |
| 길어깨 폭 | 포장된 길어깨 폭 | 숫자 |
| 길어깨 경사 | 포장된 길어깨 경사 | 숫자 |
동작
부착점에서 바깥쪽 방향으로 지정된 길어깨 폭 및 길어깨 경사에 해당하는 길어깨의 정지 계획선이 삽입됩니다. 그런 다음 배수로 맨 아래 깊이를 포물선의 저점으로 사용하여 포물선형 배수로 링크를 길어깨 끝에서 지정된 폭까지 일련의 6개 링크로 추가합니다.

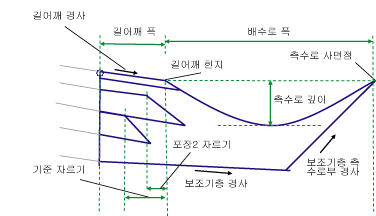

이제 보조기층 링크는 기본 길어깨 경사(또는 편경사)를 사용하여 정지 계획선 아래의 보조기층 깊이에서 시작하는 부착점 간격띄우기에서 삽입됩니다. 보조기층의 다른쪽 끝은 그림과 같이 보조기층 오르막 경사를 사용하여 배수로 끝에서 링크를 그려 찾습니다.

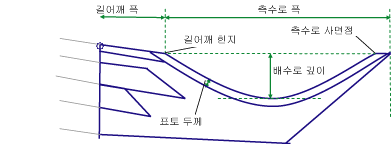

표토 재료를 "양수" 값으로 설정하면 새 재료층이 사면 링크 바로 아래의 지정된 두께에 삽입됩니다. 두께는 포물선형 배수로 쉐이프에 수직으로 측정됩니다. 배수로의 맨 위는 길어깨 힌지점에서 지정된 폭과 배수로 깊이까지 그려집니다. 배수로의 내부 모서리에 링크 간격띄우기 링크가 길어깨 링크를 따라 추가되어 지정된 배수로 표토 깊이를 구현합니다. 마찬가지로 배수로의 외부 끝에 수평 링크가 추가됩니다. 이제 두 개의 링크와 표토 두께를 사용하여 포물선형 표토 맨 아래의 확인 사항이 작성됩니다. 새 도면층 때문에 길어깨 맨 위 도면층의 폭이 다음 그림과 같이 조정됩니다.
표층1, 표층2 및 기층 지표면 링크가 지정된 깊이로 정지 계획선에 평행하게 삽입됩니다. 표층1 링크의 맨 아래는 항상 사면 링크로 확장됩니다. 표층 2 및/또는 기층 자르기 값을 0으로 설정하면 이러한 도면층의 맨 위 링크가 "이전 도면층의 맨 아래 링크" 간격띄우기로 확장됩니다. 이 도면층의 맨 아래 링크는 측면에 형성된 쐐기의 경사가 배수로 시작 기울기와 같도록 확장됩니다. (주: 포물선 측점 계산식의 알려진 세 점을 사용하여 포물선형 배수로의 시작 기울기를 계산합니다.)
위의 자르기 값을 양수 값으로 설정하면 해당 재료의 맨 위가 이 값만큼 줄어들고 사면 경사와 같은 재료 측면 경사를 사용하여 맨 아래 링크가 파생됩니다.
또한 "표층1과 표층2 사이의 간격" 및/또는 "표층2와 기층 사이의 간격"을 양수 값으로 설정하면 보조기층이 인터레이스된 길어깨 횡단구성요소에서 설명한 대로 해당 도면층이 이 간격만큼 떨어집니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 기본 매개변수가 지정된 길어깨로 구성되는 링크를 표시합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 유형 | 코드 | 설명 |
|---|---|---|
| P2 | EPS | 정지 계획선의 포장 길어깨 모서리입니다. |
| P3 | Daylight_Sub | 보조기층 사면 전개점입니다. |
| P5 | EPS_Pave1 | 표층1의 포장 길어깨 모서리입니다. |
| P7 | EPS_Pave2 | 표층2의 포장 길어깨 모서리입니다. |
| P9 | EPS_Base | 기층의 포장된 길어깨 모서리입니다. |
| L1, L2 | Top | 길어깨의 정지 계획선입니다. |
| L3, L4 | Datum, Subbase | |
| L5 | Pave1 | |
| L6 | Pave2 | |
| L7 | Base | |
| S1 | User Defined Code | 길어깨의 맨 위 도면층에 대한 사용자 정의 코드입니다(기본값 - 표층1). |
| S2 | User Defined Code | 길어깨의 두 번째 도면층에 대한 사용자 정의 코드입니다(기본값 - 표층2). |
| S3 | Base | |
| S4 | Subbase | |
| S5 | User Defined Code | 표토 재료에 대한 사용자 정의 코드입니다(기본값 - 표토). |

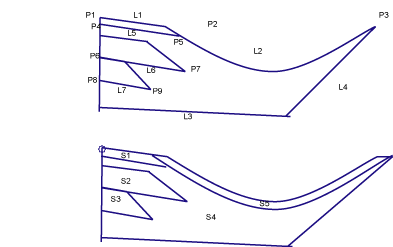

코딩 다이어그램
