이 횡단구성요소는 동일한 측면경사를 사용하여 평면 맨 아래 도랑을 작성하고 두 개의 지표면 유형을 허용하며 아래쪽 지표면에 지정된 경사를 사용합니다. 최대 세 개의 되메우기 재료층을 사용할 수 있습니다. 터파기의 폭은 사용자 지정 폭과 최소 파이프 토피고로 결정됩니다.
부착
부착점은 터파기 중간의 대상 지표면을 따라 위치합니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
| 매개변수 | 설명 | 유형 | 기본값 |
|---|---|---|---|
| 측면 경사 | 터파기 측면 경사의 경사(X : 1)입니다. | 숫자, 양수 | 3 : 1 |
| 관기초 깊이 | 노상의 깊이입니다. | 숫자, 양수 | 0.0 |
| 특수 되메우기 최소 토피고 | 가장 높은 파이프 위에 놓는 특수 되메우기 토피고의 최소량입니다. 파이프는 파이프의 맨 위 외부 지름에서부터 측정됩니다. | 숫자, 양수 | 0.0 |
| 특수 되메우기 최소 깊이 | 가장 낮은 파이프 아래의 특수 되메우기에 대한 최소 깊이입니다. 파이프는 파이프의 맨 아래 외부 지름에서부터 측정됩니다. | 숫자, 양수 | 0.0 |
| 폭 | 터파기 맨 아래의 폭입니다. | 숫자, 양수 |
2.0m 6.0ft |
| 관망 1 간격띄우기 | 파이프의 외부 모서리에서 터파기 측면경사에 대한 간격띄우기입니다. | 숫자, 양수 | 0.0 |
| 관망 2 간격띄우기 | 파이프의 외부 모서리에서 터파기 측면경사에 대한 간격띄우기입니다. | 숫자, 양수 | 0.0 |
| 측면경사 바위 | 터파기 바위 측면경사의 경사(X : 1)입니다. | 숫자, 양수 | 1 : 1 |
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.
| 매개변수 | 설명 | 상태 |
|---|---|---|
| 기존 지표면 | 측면경사를 연결할 기존 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 필수 |
| 바위 지표면 | 측면경사를 연결할 바위 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. | 선택 사항 |
| 관망 1 | 관망 1을 지정하는 데 사용됩니다. 이 관망을 지정하기 위한 대상으로 관망 객체 유형을 사용할 수 있습니다. | 필수 |
| 관망 2 | 관망 2를 지정하는 데 사용됩니다. 이 관망을 지정하기 위한 대상으로 관망 객체 유형을 사용할 수 있습니다. | 선택 사항 |
출력 매개변수
없음
동작
두 경우 모두 횡단구성요소에서 지정된 네트워크의 파이프 위치를 기준으로 터파기 깊이 및 터파기 폭의 맨 아래를 결정합니다. 특수 되메우기 최소 토피고는 단면 검토된 횡단에 있는 가장 높은 파이프의 맨 위 외부 지름에서부터 결정됩니다. 특수 되메우기 최소 깊이는 단면 검토된 측점에 있는 가장 가장 낮은 파이프의 아래 외부 지름으로 결정됩니다. 측면경사가 어떤 지표면 아래에 있든지 적절한 경사가 사용됩니다(바위 또는 일반).

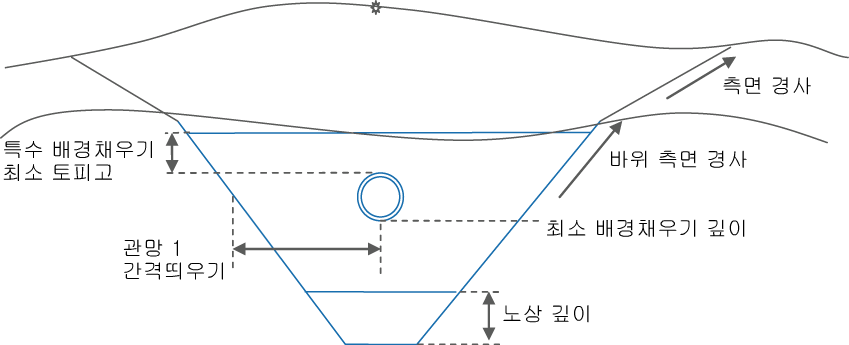

사례 1: 한 개의 관망 선택
관망 1만 선택된 경우 횡단구성요소는 제어 기준선에서 왼쪽 및 오른쪽까지 3피트(1m)를 검색하여 단면 검토된 측점에서 파이프 중심선을 찾습니다. 관망 1 간격띄우기 값을 두 측면에 적용하여 파이프 폭 또는 최소 폭 중 더 작은 폭을 결정합니다. 간격띄우기 값이 그림에 표시된 대로 파이프의 외벽으로부터 적용됩니다. 터파기의 맨 아래는 파이프 맨 아래 외부 지름에 특수 되메우기 최소 깊이 및 관기초 깊이를 더하여 결정됩니다.

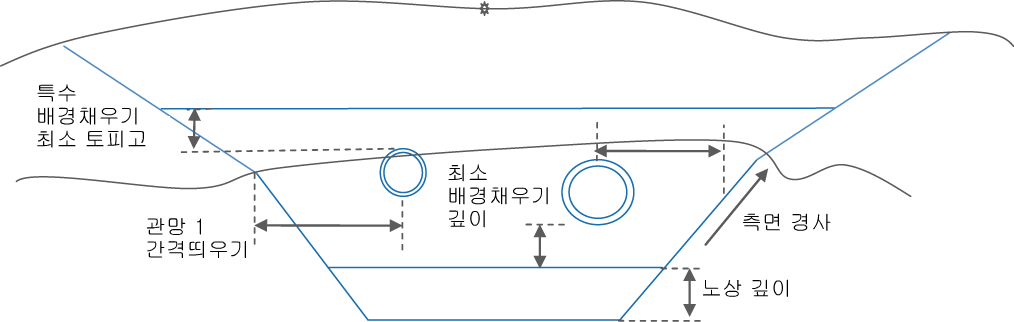

사례2: 두 개의 관망 선택
두 개의 관망이 선택된 경우 관망 1은 기준선의 왼쪽에 있는 것으로 가정하고 관망 2는 선형의 오른쪽에 있는 것으로 가정합니다. 특수 되메우기 최소 깊이의 재료 깊이는 두 개의 파이프 맨 위 외부 지름 중 높은 값에 특수 되메우기 최소 토피고 값을 더하여 결정됩니다. 터파기 깊이의 맨 아래는 두 개의 파이프 맨 아래 외부 지름 중 낮은 값에 특수 되메우기 최소 깊이 및 관기초 깊이를 더하여 결정됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 이전 그림에 표시된 대로 터파기를 그립니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
| 점/링크 | 코드 | 설명 |
|---|---|---|
| P1, P2 | Trench_Bottom | |
| P3, P4 | Trench_Daylight | |
| P5, P6 | Trench_Bedding | |
| P7, P8 | Trench_Backfill | |
| L1 - L9 | Trench Datum | |
| L5 | Trench_Bottom | |
| L1,L9 | Trench_Daylight | |
| L10 | Trench_Backfill | |
| L11 | Trench_Bedding | |
| S1 | Trench_Bedding | |
| S2 | Trench_Backfill | 터파기 되메우기 - 파이프 면적 |

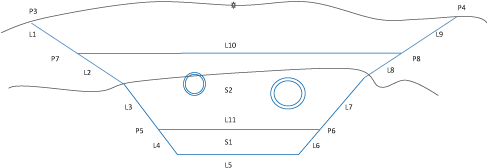

코딩 다이어그램
