단일 철도

이 횡단구성요소는 단일 선로 철도의 난간, 침목, 밸러스트 및 하위 밸러스트를 삽입합니다.

이 횡단구성요소에는 절토 및 성토 상황에서 기존 지면에 가까워지도록 왼쪽 및 오른쪽에 사면 횡단구성요소가 뒤따라 와야 합니다.

주:

이 횡단구성요소는 시각화를 위해 고안되었으며 난간 응용을 위한 코리더 모델링 사용 방법을 보여주기 위한 것으로, 실제 설계 생산 작업을 위한 것이 아닙니다.

부착

부착점은 침목의 중심선 위, 난간 높이와 같은 거리에 위치합니다.

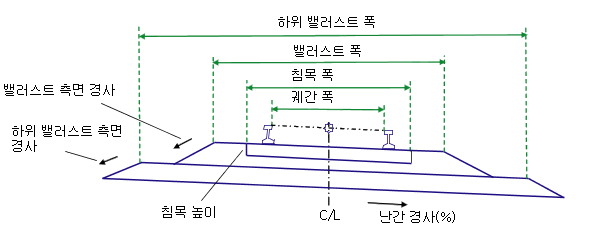

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
난간 경사(%)	노상 경사(%)입니다.	숫자	0(%)
궤간 폭	내부간 난간의 난간 궤간 폭입니다. 난간은 중심 선형에 대칭으로 배치됩니다.	숫자, 양수	1.435m 4.7083ft(4’ 8-1/2”)
침목 폭	중심선에 대해 대칭으로 배치되는 침목의 폭입니다.	숫자, 양수	2.4m 8.0ft
침목 높이	침목의 높이입니다.	숫자, 양수	0.200m 0.67ft
밸러스트 폭	중심선에 대해 대칭으로 배치되는 밸러스트 도면층 맨 위의 폭입니다.	숫자, 양수	3.6m 12.0ft
밸러스트 깊이	정지 계획선에서의 밸러스트 도면층 두께입니다.	숫자, 양수	0.3 1.0ft
밸러스트 측면 경사	밸러스트 도면층의 측면 경사(x : 1)입니다.	숫자, 양수	2(: 1)
하위 밸러스트 폭	중심선에 대해 대칭으로 배치되는 하위 밸러스트 도면층 맨 위의 폭입니다.	숫자, 양수	6.6m 22.0ft
하위 밸러스트 깊이	하위 밸러스트 도면층의 두께입니다.	숫자, 양수	0.3 1.0ft
하위 밸러스트 측면 경사	하위 밸러스트 도면층의 측면 경사입니다.	숫자, 양수	2(: 1)

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

없음

동작

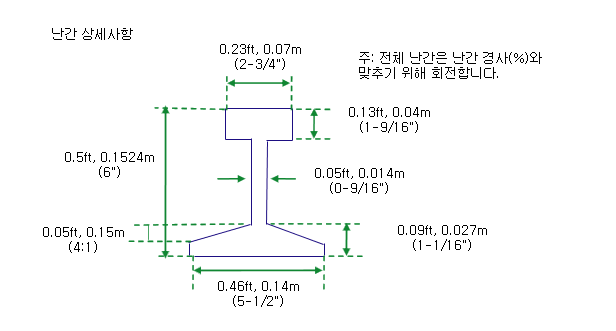

제공된 입력 매개변수 값을 기반으로 난간, 침목, 밸러스트 및 하위 밸러스트의 링크가 계산된 후 배치됩니다. 난간 경사(%)가 0이 아니면 아래쪽의 난간 중앙에 코리더 종단 표고가 유지됩니다. 정지 계획선, 침목, 밸러스트 및 하위 밸러스트 링크는 난간 경사(%)에 유지됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 정지 계획선, 밸러스트, 하위 밸러스트 및 측면 경사로 구성되는 링크를 표시합니다.

상수

점, 링크 또는 쉐이프	상수	설명
P1, P4	EBS	밸러스트 길어깨의 모서리입니다.
P2, P3	ESL	침목의 모서리입니다.
P8,P9	사면 전개_밸러스트	밸러스트 도면층의 사면 전개점입니다.
P7, P10	ESBS	하위 밸러스트 길어깨의 모서리입니다.
P11, P12	사면 전개_하위 밸러스트	하위 밸러스트 도면층의 사면 전개점입니다.
모든 난간 점	R1, R2, ..…	세로 연결에 대해 순차적으로 번호가 매겨집니다(다이어그램에는 표시되지 않음).
L1, L3	맨 위, 밸러스트	밸러스트 도면층의 정지 계획선입니다.
L2	맨 위, 침목	침목 맨 위의 정지 계획선입니다.
L4, L6	침목	침목의 측면입니다.
L7, L8	맨 위, 밸러스트	밸러스트 도면층의 측면 경사(측면 경사)입니다.
L10	밸러스트	밸러스트 맨 아래입니다.
L9, L11, L12, L14	맨 위, 하위 밸러스트	하위 밸러스트 도면층의 정지 계획선입니다.
L13	하위 밸러스트	하위 밸러스트의 맨 아래
S1	침목
S2	밸러스트
S3	하위 밸러스트
난간 쉐이프	난간	다이어그램에 표시되지 않음

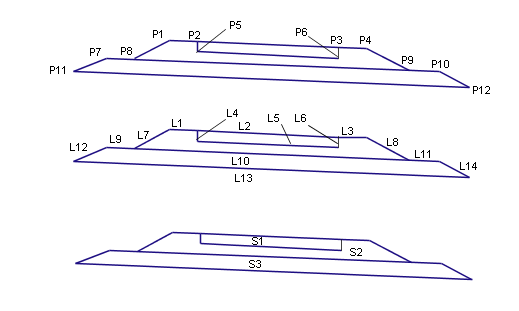

코딩 다이어그램
