배수로

이 횡단구성요소는 사용자 정의된 수평 및 수직 제어 매개변수를 사용하여 평면 또는 V자형 배수로를 삽입합니다.

또한 이 횡단구성요소는 선택적 정렬 재료를 포함할 수 있습니다.

부착

부착점은 첫 번째 링크의 내부 모서리에 있습니다. 내부 버퍼 폭이 0인 경우 이것은 내부 버퍼이거나 배수로의 오르막 링크가 됩니다. 일반적으로 길어깨의 외부 모서리에 연결됩니다.

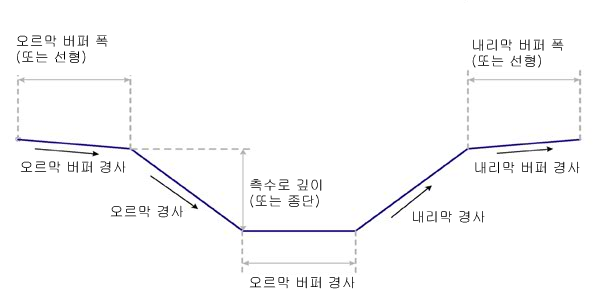

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 삽입할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
배수로 포함	절성토에서 또는 절토나 성토에만 배수로를 사용하도록 지정합니다.	선택 리스트: a)절토/성토, b) 절토, c) 성토	절토/성토
배수로 폭	배수로 맨 아래의 폭입니다. V자형 배수로의 경우 0을 사용합니다.	숫자, 양수	1m 3ft
배수로 깊이	배수로 깊이	숫자, 양수	1m 3ft
오르막 경사	배수로 앞쪽 링크의 경사(x : 1)입니다. 이 링크는 항상 아래쪽으로 삽입됩니다.	숫자, 양수	4( : 1)
오르막 버퍼 폭	오르막 앞에 버퍼 배치를 허용합니다(생략하려면 0 사용).	숫자, 양수	1m 3ft
오르막 버퍼 경사	오르막 버퍼의 경사입니다.	숫자, 양수	-6 (:1)
내리막 경사	배수로 뒤 링크 경사(x : 1)입니다. 이 링크는 항상 위로 삽입됩니다.	숫자, 양수	4( : 1)
내리막 버퍼	내리막 앞에 버퍼 배치를 허용합니다(생략하려면 0 사용).	숫자, 양수	1m 3ft
내리막 버퍼 경사	내리막 버퍼의 경사입니다.	숫자, 양수	6 ( : 1)
정렬된 재료 배치	사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크 또는 없음을 선택할 수 있습니다.	문자열	없음
경사 제한 1	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	1 : 1
재료 1 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 경사 측면에 수직으로 측정됩니다.	숫자, 양수	12인치
재료 1 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 2	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	2 : 1
재료 2 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 경사 측면에 수직으로 측정됩니다.	숫자, 양수	6인치
재료 2 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 3	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	4 : 1
재료 3 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 경사 측면에 수직으로 측정됩니다.	숫자, 양수	4인치
재료 3 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	재배 잔디

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
배수로 내부 모서리 선형	오르막 버퍼의 고정 폭을 재지정하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
배수로 외부 모서리 선형	내리막 버퍼의 고정 폭을 재지정하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
배수로 맨 아래 종단	고정 오르막 및 내리막 폭을 재지정하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
대상 지표면	배수로가 절토 또는 성토에 있는지 결정하는 데 사용되는 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

없음

동작

이 횡단구성요소는 선택적 오르막 및 내리막 버퍼를 사용하여 단순 배수로 쉐이프(평평한 바닥 또는 V자형 배수로)를 삽입합니다. 내부 배수로 모서리의 위치는 고정 폭 또는 선택적 선형으로 지정할 수 있습니다. 배수로 깊이는 고정 높이로 지정할 수 있거나 종단을 지정하여 깊이를 조정할 수 있습니다. 절토/성토 테스트 점은 P3입니다. 배수로 포함 입력 매개변수에 따라 배수로를 성토나 절토 중 하나, 또는 둘 다에 배치합니다.

주:

AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 사용자가 입력한 대로 설정된 매개변수로 배수로를 구성하는 모든 링크를 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P2	Hinge
P3	Ditch_In	배수로의 내부 맨 아래입니다.
P4	Ditch_Out	배수로의 외부 맨 아래입니다.
P5	Hinge
L1-5	Top Datum
L2,L4	Slope_Link
L3	Ditch	배수로 맨 아래입니다.

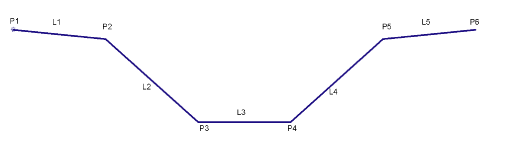

코딩 다이어그램
