사다리꼴 쉐이프

이 횡단구성요소는 융통성 있는 매개변수와 코드를 사용하여 사다리꼴 쉐이프를 삽입합니다.

경사에 대한 편경사 매개변수를 사용하여 이 쉐이프를 차선 또는 길어깨로 사용할 수 있습니다. 폭과 외부 모서리 표고를 선택적 선형 및 종단에 기초하여 계산할 수 있습니다. 여러 쉐이프를 스택할 경우 맨 아래 경사를 후속 쉐이프의 맨 위 경사로 사용할 수 있습니다. 쉐이프가 서로 인접할 경우 외부 깊이를 다음 횡단구성요소의 내부 깊이로 사용할 수 있습니다. 점, 링크 및 쉐이프 코드는 정의되지 않은 상태로 남아 있으므로 쉐이프를 사용하여 다양한 시나리로에서 여러 다른 재료를 나타낼 수 있습니다.

부착

부착점은 쉐이프의 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수	설명	유형	기본값
맨 아래 경사			0.042
외부 깊이			0.500
맨 위 경사			-0.020
측면	횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.	왼쪽/오른쪽	오른쪽
폭	부착점에서 길어깨 외부점까지의 폭입니다	숫자	2.4m 8.0ft
기본 횡단 경사	쉐이프 지표면의 기본 횡단 경사입니다. 이 값은 편경사가 사용되지 않거나 기준선 선형에 대해 지정되지 않은 경우에 사용됩니다.	숫자	-2.0%
편경사 사용	편경사를 사용하도록 지정합니다.	선택 리스트	아니오
경사 방향	쉐이프 경사가 크라운에서 멀어지게 할지 또는 크라운을 향하게 할지 지정합니다.	선택 리스트	크라운에서 멀어짐
내부 깊이	부착점의 깊이입니다.	숫자, 양수	0.25m 1.0ft
외부 깊이	부착점 맞은편의 깊이입니다.	숫자, 양수	0.125m 0.5ft
Inside Top Code	사용자 정의 점 코드입니다.
Outside Top Code	사용자 정의 점 코드입니다.
Inside Bottom Code	사용자 정의 점 코드입니다.
Outside Bottom Code	사용자 정의 점 코드입니다.
Top Link Code	사용자 정의 링크 코드입니다.
Bottom Link Code	사용자 정의 링크 코드입니다.
Shape Code	사용자 정의 쉐이프 코드입니다.

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수	지정 유형	상태
폭	고정 폭을 재지정하고 쉐이프 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 간격띄우기를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
외부 표고	정상 쉐이프 경사를 재지정하고 맨 위 외부 쉐이프를 종단 표고에 연결하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
맨 위 경사	맨 위 링크의 경사입니다.	숫자
맨 아래 경사	맨 아래 링크의 경사입니다.	숫자
폭	쉐이프의 폭입니다.	숫자
외부 깊이	쉐이프의 외부 깊이입니다.	숫자

동작

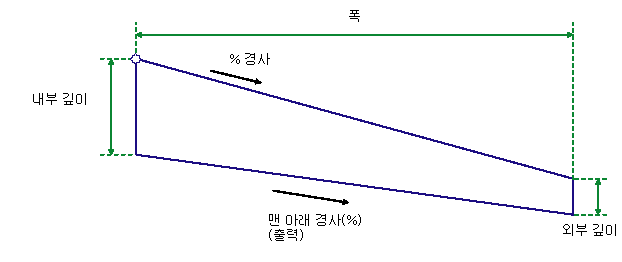

부착점에서 외향으로 지정된 폭 및 % 경사에 해당하는 쉐이프의 정지 계획선이 삽입됩니다. 맨 아래 링크 경사는 쉐이프의 내부 및 외부 깊이에 기초하여 계산됩니다. 점, 링크 및 쉐이프 코드는 사용자 정의 문자열을 사용하여 입력 매개변수에 설정됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 맨 위 링크 경사 값으로 기본 횡단 경사를 가지는 일반 크라운 도로 상황을 위한 쉐이프로 구성된 링크를 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

유형	코드	설명
P1	Inside Top Code	사용자 정의 점 코드입니다.
P2	Outside Top Code	사용자 정의 점 코드입니다.
P3	Inside Bottom Code	사용자 정의 점 코드입니다.
P4	Outside Bottom Code	사용자 정의 점 코드입니다.
L1	Top Link Code	사용자 정의 링크 코드입니다.
L4	Bottom Link Code	사용자 정의 링크 코드입니다.
S1	Shape Code	사용자 정의 쉐이프 코드입니다.
