이 횡단구성요소는 링크를 삽입하여 필요한 만큼 반복되는 소단으로 절토 또는 성토 유역 경사를 작성합니다.
사면 전개 및 기타 링크(모든 링크, 사면 링크, 성토 링크만 및 없음)에 선택적 정렬된 재료를 지정할 수도 있습니다.
부착

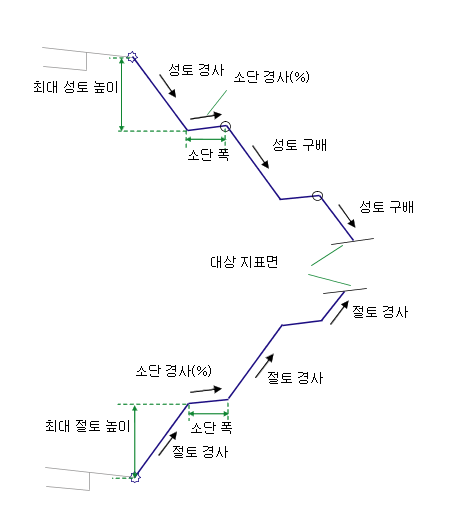

부착점은 초기 절토 또는 성토 경사의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.
입력 매개변수
주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
측면 |
횡단구성요소를 배치할 측면을 지정합니다. |
왼쪽/오른쪽 |
오른쪽 |
|
절토 경사 |
절토 사면 경사의 경사입니다 |
숫자, 양수 |
2( : 1) |
|
최대 절토 높이 |
소단 없이 허용되는 최대 절토 사면 전개 링크 높이입니다. |
숫자 |
3.0m 10.0ft |
|
성토 경사 |
성토 사면 경사의 경사입니다 |
숫자, 양수 |
2( : 1) |
|
최대 성토 높이 |
소단 없이 허용되는 최대 성토 사면 전개 링크 높이입니다. |
숫자, 양수 |
3.0m 10.0ft |
|
소단 폭 |
소단의 폭입니다. |
숫자, 양수 |
1.5m 5.0ft |
|
소단 경사(%) |
소단의 경사(+/- %)입니다. 양수 경사는 증가하는 간격띄우기 방향으로 위쪽을 향합니다. |
숫자 |
2(%) |
|
반올림 옵션 |
사면 링크를 집수 점에서 반올림하도록 지정합니다. |
문자열 |
없음 |
|
반올림 방법 |
반올림에 사용되는 매개변수를 지정합니다. |
문자열 |
길이 |
|
반올림 매개변수 |
길이 또는 반지름 값을 지정합니다. |
숫자, 양수 |
1.500ft |
|
반올림 다듬기 |
반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크). |
숫자, 양수 |
6 |
|
정렬된 재료 배치 |
사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다. |
문자열 |
없음 |
|
경사 제한 1 |
연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. |
경사 |
1 : 1 |
|
재료 1 두께 |
정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. |
숫자, 양수 |
12인치 |
|
재료 1 이름 |
정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. |
문자열 |
사석 |
|
경사 제한 2 |
연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. |
경사 |
2 : 1 |
|
재료 2 두께 |
정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. |
숫자, 양수 |
6인치 |
|
재료 2 이름 |
정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. |
문자열 |
사석 |
|
경사 제한 3 |
연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. |
경사 |
4 : 1 |
|
재료 3 두께 |
정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. |
숫자, 양수 |
4인치 |
|
재료 3 이름 |
정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. |
문자열 |
재배 잔디 |
대상 매개변수
이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.
|
매개변수 |
설명 |
상태 |
|---|---|---|
|
사면 전개 지표면 |
사면 전개 지표면의 이름입니다. 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. |
필수 |
출력 매개변수
|
매개변수 |
설명 |
유형 |
|---|---|---|
|
사면 전개 간격띄우기 |
사면 전개점의 간격띄우기입니다. |
숫자 |
|
사면 전개 표고 |
사면 전개점의 표고입니다. |
숫자 |
동작
초기 힌지점은 부착점에 설정되어 있습니다. 힌지점 표고를 대상 지표면과 비교하여 횡단이 절토 또는 성토 조건에 있는지 확인합니다. 지정된 절토 경사 또는 성토 경사를 사용하여 대상 지표면에 대해 가로채기를 계산합니다. 가로채기의 높이가 최대 높이를 초과하는 경우 최대 높이를 가진 링크가 삽입되고 소단 링크가 추가됩니다. 힌지점이 소단의 외부 모서리로 재설정되며, 사면 전개 링크가 최대 높이를 초과하지 않을 때까지 이 프로세스가 반복됩니다.
다른 사면 전개 횡단구성요소와 마찬가지로 이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.
정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 이 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.
AutoCAD Civil 3D 2010 및 이전 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 및 이후 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 및 이전 버전에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 및 이후 버전에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

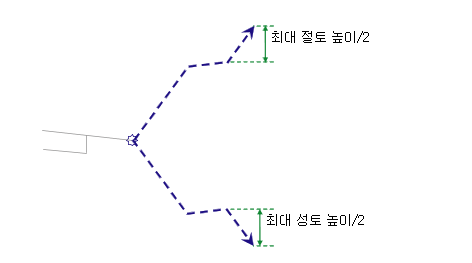

배치 모드 작업
배치 모드에서 이 횡단구성요소는 최대 높이의 초기 절토 및 성토 경사, 단일 소단 및 최대 높이 절반의 절토 및 성토 사면 경사를 순서대로 그립니다. 사면 전개 링크는 바깥쪽을 가리키는 화살촉으로 끝납니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
|
P1 |
Hinge Hinge_Cut 또는 Hinge_Fill |
절토 또는 성토 조건에 대한 힌지점입니다. 실제 사면 전개 링크의 내부 모서리에만 적용됩니다. |
|
P2 |
Daylight Daylight_Cut 또는 Daylight_Fill |
절토 또는 성토 조건에 대한 사면 전개점입니다. 실제 사면 전개점에만 적용됩니다. |
|
P2 |
Bench_In |
소단의 내부 모서리입니다. |
|
P3 |
Bench_Out |
소단의 외부 모서리입니다. |
|
모든 링크 |
Top Datum |
|
|
마지막 사면 전개 링크 |
Top Datum Daylight Daylight_Cut |
절토 횡단에 대한 사면 전개 링크입니다. |
|
마지막 사면 전개 링크 |
Top Datum Daylight Daylight_Fill |
성토 횡단에 대한 사면 전개 링크입니다. |

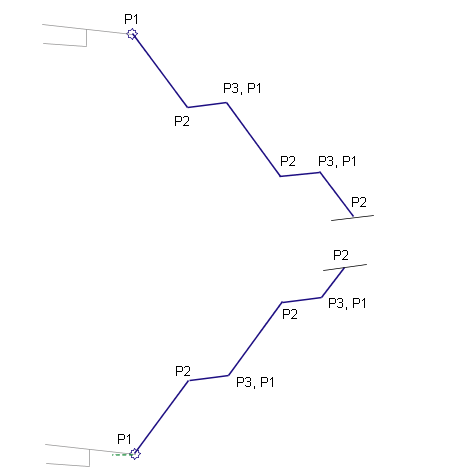

코딩 다이어그램
