사면 바위 절토

이 횡단구성요소를 사용하여 기존 지표면과 바위 지표면 모두 대상으로 선택할 수 있습니다.

사면 전개는 해당 위치(위 또는 아래)에 따라 다양한 경사와 배수로 솔루션을 사용합니다. 이 횡단구성요소는 성토 및 비바위 절토 조건에서 기본 측면경사 절토 배수로 횡단구성요소처럼 동작합니다.

부착

부착점은 절토 조건의 경우 배수로 오르막의 내부 모서리에 있고, 성토 조건의 경우 사면 링크의 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수 설명 유형 기본값
측면 횡단구성요소를 배치할 측면을 지정합니다. 왼쪽/오른쪽 오른쪽
사면 링크 사면 링크를 포함하거나 생략합니다. 포함/생략 포함
절토 구배 비바위 절토에 대한 사면 링크의 경사입니다. 숫자, 양수 2( : 1)
성토 구배 성토에 대한 사면 전개 링크의 경사입니다. 숫자, 양수 4( : 1)
오르막 경사 배수로 오르막 링크의 경사입니다(절토만 해당). 숫자, 양수 4( : 1)
배수로 깊이 배수로 깊이 숫자, 양수

1.2m

4.0ft

맨 아래 폭 배수로 맨 아래의 폭(V자형 배수로의 경우 0)입니다. 숫자, 양수

0.6m

2.0ft

내리막 경사 배수로 내리막 링크의 경사입니다(절토만 해당) 숫자, 양수 4 : 1
내리막 폭 배수로 내리막 링크의 폭입니다(절토만 해당). 숫자, 양수

1.2m

4.0ft

바위 절토1 깊이 제한 첫 번째 바위 절토 경사의 높이입니다. 숫자 양수

3.0m

9.0ft

바위 절토1 경사 첫 번째 바위 절토 세그먼트의 경사입니다. 숫자, 양수 4 (:1)
바위 절토2 경사 두 번째 바위 절토 세그먼트의 경사입니다. 숫자, 양수 1 (:1)
지반선 스트립 폭 바위 맨 위에 스트립할 EG 폭입니다. 숫자, 양수

1.5m

5.0ft

사면 링크 경사 EG 링크의 경사입니다. 숫자, 양수 2( : 1)
정렬된 재료 배치 사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다. 문자열 없음
경사 제한 1 연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. 경사 1 : 1
재료 1 두께 정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. 숫자, 양수 12인치
재료 1 이름 정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. 문자열 사석
경사 제한 2 연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. 경사 2 : 1
재료 2 두께 정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. 숫자, 양수 6인치
재료 2 이름 정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. 문자열 사석
경사 제한 3 연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다. 경사 4 : 1
재료 3 두께 정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다. 숫자, 양수 4인치
재료 3 이름 정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다. 문자열 재배 잔디

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수 설명 상태
기존 지표면 사면 전개에 대한 기존 지표면의 이름입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. 필수
바위 지표면 바위 절토에 대한 바위 지표면입니다. 이 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다. 선택 사항

출력 매개변수

없음

동작

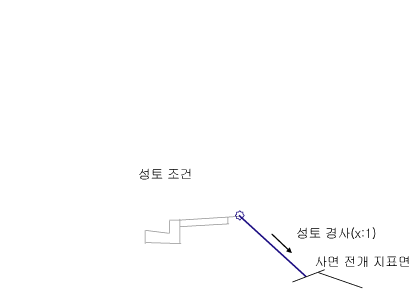

부착점을 테스트하여 절토 또는 성토에 있는지 결정합니다. 성토에 있는 경우 성토 사면 링크는 지정된 성토 경사에서 기존 지표면까지 확장됩니다.

점 P1 또는 P2가 바위 지표면 아래에 있고 오르막, 배수로 맨 아래 및 내리막이 추가된 경우에는 바위 절토1 링크가 바위 절토1 깊이 제한으로 지정된 높이에 추가됩니다. 두 번째 바위 절토 링크가 바위 절토 2 경사에 바위 지표면이 도달할 때까지 추가됩니다. 링크가 지정된 버퍼 거리의 바위 지표면을 따라 작성될 때 스트립된 영역이 작성됩니다. 마지막으로 지반선에 대한 사면 링크가 사면 링크 경사 매개변수로 지정된 경사를 사용하여 삽입됩니다.

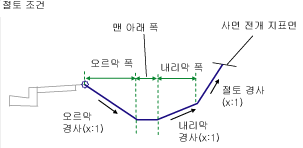

사면 전개가 바위 지표면 아래에 있지 않는 경우 오르막, 배수로 맨 아래 및 내리막이 추가되며 절토 사면 링크는 지정된 절토 경사에서 사면 전개 지표면의 내리막 끝까지 확장됩니다.

이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 재료 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.

정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 이 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.

주:

AutoCAD Civil 3D 2010 이하 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 이상 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 이하에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 이상에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

배치 모드 작업

배치 모드에서 횡단구성요소는 기존 기본 측면경사 절토 배수로와 동일한 배치 동작을 사용합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프 코드 설명
P1 Hinge, Hinge_Fill 성토 사면 전개 링크에 대한 힌지점입니다(성토 조건만 해당).
P2 Ditch_In, Daylight, Daylight_Fill 배수로의 내부 모서리입니다(절토 조건만 해당). 사면점입니다(성토 조건만 해당).
P3 Ditch_Out 배수로의 외부 모서리입니다(절토 조건만 해당).
P4 Hinge_Cut 절토 사면 전개 링크의 힌지점입니다(절토 조건만 해당).
P5-n Daylight Daylight_Cut 사면 전개점입니다(절토 조건만 해당).
L1 - n Top, Datum 포장되지 않은 정지 계획선입니다.
L1 Top, Datum, Daylight, Daylight_Fill, Slope_Link(절토만) 성토의 사면 전개 링크입니다.
L2 Ditch 배수로 맨 아래입니다.
L3 Slope_Link 배수로 경사
L4-Ln Top, Datum, Daylight, Daylight_Cut 절토의 사면 링크입니다.

코딩 다이어그램

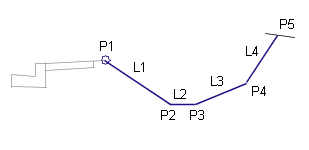

다음 코딩 다이어그램은 바위 지표면이 없는 절토 상황의 코드를 표시합니다.

다음 코딩 다이어그램은 성토 상황의 코드를 표시합니다.

다음 코딩 다이어그램은 바위 지표면이 있는 절토 상황의 코드를 표시합니다.
