조건부 절토 또는 성토

이 횡단구성요소는 절토 또는 성토 조건이 있는지 여부를 기반으로 여러 횡단구성요소(예: 일반 링크, 확장, 측수로 또는 사면 전개 횡단구성요소)를 표준횡단에 자동으로 적용합니다.

조건부 절토 또는 성토 횡단구성요소는 조건부 횡단구성요소라고 불리는 특수한 유형의 횡단구성요소입니다. 조건부 횡단구성요소는 사용자가 지정한 특정 조건이 존재하는 경우 표준횡단에 지정된 횡단구성요소를 자동으로 추가합니다.

예를 들어, 표준횡단에 조건부 절토 또는 성토 횡단구성요소가 포함되어 있는 경우 AutoCAD Civil 3D에서 횡단구성요소의 측점, 간격띄우기 및 표고 위치를 분석하여 이 횡단구성요소가 절토 또는 성토 조건에 있는지 여부를 확인합니다. 조건부 절토 또는 성토 횡단구성요소 매개변수의 설정 방법에 따라, 횡단구성요소가 절토 또는 성토 조건에 있는지 여부를 기반으로 후속 횡단구성요소의 여러 유형이 표준횡단에 자동으로 적용(추가)됩니다.

ConditionalCutOrFill 횡단구성요소 사용 방법에 대한 자세한 내용을 보려면 튜토리얼을 참고하십시오.

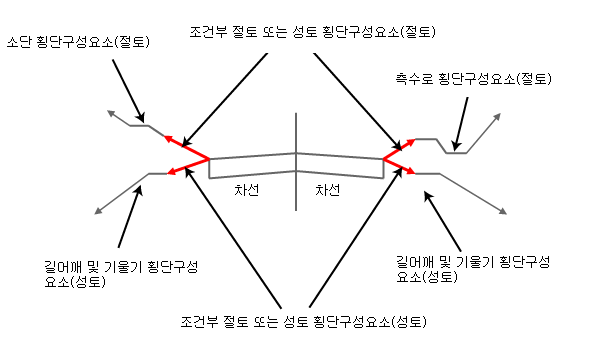

다음 그림은 다음 항목으로 구성된 코리더 표준횡단 횡단면을 보여 줍니다.

한 개 또는 여러 개의 조건부 절토 또는 성토 횡단구성요소를 표준횡단에 추가하여 표준횡단에서 단순하거나 복잡한 조건부 동작을 작성할 수 있습니다. 예를 들어, 이전 예와 같이 횡단구성요소가 3미터 또는 지정한 다른 값보다 큰 성토 조건에 있다고 탐지되는 경우 지정한 경사에 사면 전개를 자동으로 적용하는 조건부 절토 또는 성토 횡단구성요소를 추가할 수도 있습니다. 마찬가지로 지정한 값보다 큰 성토 조건을 탐지하는 경우 확장을 자동으로 적용하는 조건부 절토 또는 성토 횡단구성요소를 추가할 수 있습니다.

조건부 절토 또는 성토 횡단구성요소를 사용하여 표준횡단을 작성하는 경우 표준횡단 특성 대화상자의 구성 탭에 표시되는 표준횡단 구성은 횡단구성요소가 처리되는 순서를 나타냅니다.

조건부 절토 또는 성토 횡단구성요소를 사용할 때는 다음 사항에 유의하십시오.

여러 조건부 절토 또는 성토 횡단구성요소

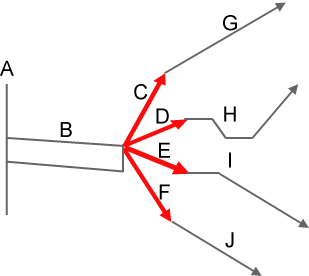

여러 조건부 절토 또는 성토 횡단구성요소를 표준횡단의 공통 점에 부착할 수 있습니다. 여기에는 다음 그림에 표시된 것처럼 여러 절토 및/또는 여러 성토 조건부 절토 성토 횡단구성요소가 포함됩니다.

이 그림은 표준횡단의 오른쪽 측면만 표시합니다. 다음 테이블에서는 해당 표준횡단의 오른쪽 측면에 포함된 구성요소에 대해 설명합니다.

구성요소 설명
A 표준횡단 기준선입니다.
B 오른쪽 차선 횡단구성요소입니다.
C 유형 매개변수를 절토로 설정한 조건부 절토 또는 성토 횡단구성요소입니다. 조건이 절토이고, 이 절토 조건이 횡단구성요소 (C)에 대해 지정된 최소/최대 거리 값 사이에 있으면 지정된 횡단구성요소 유형 (G)가 적용됩니다.
D 유형 매개변수를 절토로 설정한 조건부 절토 또는 성토 횡단구성요소입니다. 조건이 절토이고, 이 절토 조건이 횡단구성요소 (D)에 대해 지정된 최소/최대 거리 값 사이에 있으면 배수로 횡단구성요소 (H)가 적용됩니다.
E 유형 매개변수를 성토로 설정한 조건부 절토 또는 성토 횡단구성요소입니다. 조건이 성토이고, 이 성토 조건이 횡단구성요소 (E)에 대해 지정된 최소/최대 거리 값 사이에 있으면 지정된 횡단구성요소 유형 (I)가 적용됩니다.
F 유형 매개변수를 성토로 설정한 조건부 절토 또는 성토 횡단구성요소입니다. 조건이 성토이고, 이 성토 조건이 횡단구성요소 (F)에 대해 지정된 최소/최대 거리 값 사이에 있으면 지정된 횡단구성요소 유형 (J)가 적용됩니다.
G 횡단구성요소 (C)에 대해 지정된 최소/최대 거리 값 사이에 있는 절토 조건에 적용되는 지정된 횡단구성요소 유형입니다.
H 횡단구성요소 (D)에 대해 지정된 최소/최대 거리 값 사이에 있는 절토 조건에서 적용되는 지정된 횡단구성요소 유형입니다.
I 횡단구성요소 (E)에 대해 지정된 최소/최대 거리 값 사이에 있는 성토 조건에 적용되는 지정된 횡단구성요소 유형입니다.
J 횡단구성요소 (E)에 대해 지정된 최소/최대 거리 값 사이에 있는 성토 조건에서 적용되는 지정된 횡단구성요소 유형입니다.

최소 거리 및 최대 거리 입력 매개변수를 사용하여 절토 또는 성토 제한 높이를 조정합니다. 횡단구성요소를 배치 모드에서 그리는 경우 배치 폭 및 배치 기울기 입력 매개변수를 사용하여 이 횡단구성요소에 의해 표시되는 그래픽의 위치를 조정할 수 있습니다.

주:

표준횡단에 추가할 수 있는 조건부 절토 또는 성토 횡단구성요소의 수에는 제한이 없습니다.

부착

이 횡단구성요소는 모든 횡단구성요소 또는 표준횡단 부착점에 부착할 수 있으며, 후속 횡단구성요소는 조건부 절토 또는 성토 횡단구성요소의 끝점에 부착할 수 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수 설명 유형 기본값
측면 횡단구성요소가 삽입되는 표준횡단 또는 코리더의 측면을 지정합니다. 왼쪽/오른쪽 오른쪽
배치 폭 배치 모드에서 이 횡단구성요소를 나타내기 위해 그리는 선의 길이를 지정합니다. 이 매개변수를 배치 기울기 매개변수와 함께 사용하면 조건부 절토 또는 성토 횡단구성요소와 이에 부착되는 횡단구성요소를 배치할 수 있습니다. 하지만 이 매개변수는 해당 코리더 모형에 표시되지 않고 어떠한 영향도 미치지 않습니다. 숫자, 양수

3.6m

12.0ft
배치 기울기 배치 모드에서 이 횡단구성요소를 나타내기 위해 그리는 선의 기울기를 지정합니다. 이 매개변수를 배치 폭 매개변수와 함께 사용하면 조건부 절토 또는 성토 횡단구성요소와 이에 부착되는 횡단구성요소를 배치할 수 있습니다. 하지만 이 매개변수는 해당 코리더 모형에 표시되지 않고 어떠한 영향도 미치지 않습니다. 숫자, 양수 또는 음수

1:1(절토)

-1:1(성토)
유형 이 횡단구성요소가 대상과 자신을 비교하는 데 사용하는 조건의 유형을 지정합니다. 절토/성토 절토
최소 거리 이 조건부 절토 또는 성토 횡단구성요소에 연결되는 횡단구성요소를 계속 처리하기 위해 필요한 최소 절토 깊이 또는 최소 성토 높이를 지정합니다. 숫자, 양수 또는 음수

0.0m

0.0ft
최대 거리 이 조건부 절토 또는 성토 횡단구성요소에 연결되는 횡단구성요소를 계속 처리하기 위해 필요한 최대 절토 깊이 또는 최대 성토 높이를 지정합니다. 숫자, 양수

9999ft

9999m

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수 설명 상태
지표면 현재 측점, 간격띄우기 및 표고가 절토 또는 성토 조건에 있는지 여부를 확인하는 데 사용하는 지표면입니다. 사용되는 측점, 간격띄우기 및 표고는 조건부 절토 또는 성토 횡단구성요소 부착점에서 가져온 것입니다. 필수

출력 매개변수

없음

동작

설명을 참고하십시오.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 배치 폭 및 배치 기울기 입력 매개변수 값을 사용하여 선을 그립니다. 이 선은 조건부 절토 또는 성토 횡단구성요소가 적용되는 표준횡단의 위치를 나타냅니다.

점, 링크 및 쉐이프 코드

다른 대부분의 횡단구성요소와는 달리, 조건부 절토 또는 성토 횡단구성요소는 모델링 모드에서 점, 링크 또는 쉐이프를 작성하지 않습니다.

코딩 다이어그램

다음 코딩 다이어그램은 배치 모드에서 작성된 점과 링크를 보여 줍니다. 이 횡단구성요소에 대해 모델링 모드에서 작성된 점, 링크 또는 쉐이프 코드는 없습니다.
