기본 장벽

이 횡단구성요소는 도로 지표면에 양쪽 뉴저지 장벽을 작성합니다.

이 횡단구성요소는 단순 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

부착

부착점은 장벽의 맨 아래 중심에 있습니다.

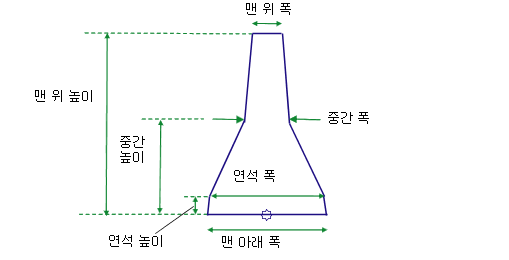

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
맨 위 폭	장벽의 맨 위 폭입니다.	숫자, 양수	0.15m 0.5ft
중간 폭	장벽의 중간 폭입니다.	숫자, 양수	0.225m 0.75ft
맨 아래 폭	장벽의 맨 아래 폭입니다.	숫자, 양수	0.6m 2.0ft
맨 위 높이	장벽의 맨 위 높이입니다.	숫자, 양수	0.9m 3.0ft
중간 높이	장벽의 중간 높이입니다.	숫자, 양수	0.45m 1.5ft
연석 높이	장벽 연석의 높이입니다.	숫자, 양수	0.075m 0.25ft
연석 폭	장벽 연석 맨 위의 폭입니다.	숫자, 양수	0.6m 1.9ft

출력 매개변수

없음

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

동작

이 횡단구성요소는 기준이 부착점에 있는 양쪽 뉴저지 장벽의 쉐이프를 구성합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 지정한 대로 장벽 쉐이프를 그립니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1 - P8	P1, P2, ... P8
모든 링크	Barrier
S1	Barrier

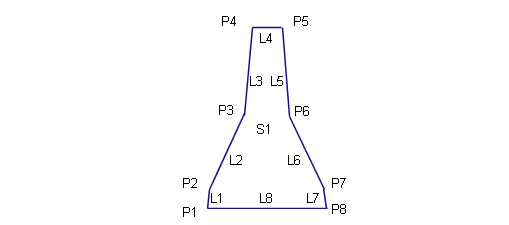

코딩 다이어그램
