이 횡단구성요소는 보조기층을 사용한 경사 맨 아래 골짜기 연석 및 측수로에 대한 링크를 삽입합니다.
원곡선의 맨 아래 지표면이 측수로 유속선의 수평 링크와 평평하게 됩니다. 사용자 정의 입력 매개변수에 따라 쉐이프의 치수가 달라집니다.
부착
부착점은 측수로의 플랜지점이나 연석 뒤에 있습니다.
입력 매개변수
주석: 보조기층 치수는 미터나 피트로 나타냅니다. 연석 및 측수로 치수는 밀리미터 또는 인치로 지정해야 합니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
|
측면 |
횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다. |
왼쪽/오른쪽 |
오른쪽 |
|
삽입점 |
연석 및 측수로의 삽입점을 측수로 모서리 또는 연석 뒤로 지정합니다. |
부울 |
측수로 모서리 |
|
측수로 경사 방법 |
측수로 경사 입력 방법을 지정합니다. |
선택 리스트 |
외부 차선 경사 |
|
측수로 경사 |
고정 측수로 경사를 지정합니다. |
숫자 |
- 2% |
| 측수로 경사 방향 | 측수로 경사가 크라운에서 멀어지는지 또는 크라운을 향하는지 지정합니다. | 선택 리스트 | 크라운에서 멀어짐 |
|
보조기층 깊이 |
플랜지 점에서 보조기층의 깊이입니다. 보조기층이 없으면 0을 사용하십시오. |
숫자, 양수 |
1.0m 1.5ft |
|
보조기층 확장 |
보조기층이 연석 뒤를 지나 확장된 거리입니다. 연석 뒤에서 보조기층을 끝내려면 0을 사용하십시오. |
숫자, 양수 |
0.3m 1ft |
|
보조기층 경사 방법 |
보조기층에 대해 외부 차선 편경사를 사용할지 아니면 숫자 경사 값(%)을 설정할지 선택합니다. |
선택 리스트 |
외부 차선 경사 |
|
보조기층 경사 |
보조기층의 횡단 경사입니다. SE 사용을 True로 설정한 경우 이 항목은 사용되지 않습니다. |
숫자 |
-2(%) |
|

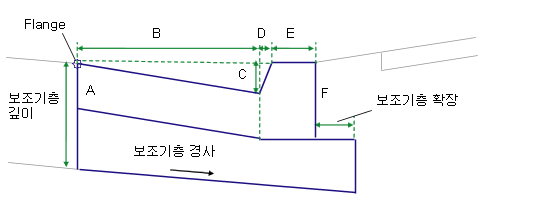

치수 A |
플랜지 점에서 측수로의 깊이입니다. |
숫자, 양수 0이 아님 |
150mm 6in |
|
치수 B |
측수로 플랜지 점에서 측수로 유속선까지의 폭입니다. |
숫자, 양수 0이 아님 |
600mm 24in |
|
치수 C |
측수로 플랜지 점에서 측수로 유속선까지의 깊이입니다. |
숫자, 양수 0이 아님 |
50mm 2in |
|
치수 D |
측수로 유속선에서 연석 맨 위까지의 폭입니다. |
숫자, 양수 0이 아님 |
40mm 1.5in |
|
치수 E |
연석 맨 위에서 연석 뒤까지의 폭입니다. |
숫자, 양수 0이 아님 |
150mm 6in |
|
치수 F |
연석 뒤의 높이입니다. |
숫자, 양수 0이 아님 |
300mm 12in |
동작
입력 매개변수 치수 A에서 치수 F까지의 값을 기반으로 연석 및 측수로 링크가 삽입됩니다. 모든 치수는 0이 아닌 양수 값이어야 합니다. 0이 아닌 보조기층 깊이를 지정하면 보조기층이 연석 뒤에 삽입되고 보조기층 확장 폭까지 계속됩니다. 다이어그램에 표시된 것처럼 보조기층이 연석 뒤 맨 아래에 가까워집니다.
이 횡단구성요소는 (a) 측수로(또는 립)의 내부 모서리나 (b) 연석 뒤에 있는 부착점을 사용하여 간단한 연석 및 측수로를 위한 쉐이프를 작성합니다. 연석의 면에 작고 일정한 폭을 지정하여 수직이 되지 않게 만듭니다.
대상 매개변수
이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.
대상 매개변수: 없음
배치 모드 작업
배치 모드에서 이 횡단구성요소는 지정된 입력 매개변수를 기준으로 연석 및 측수로 구성요소를 표시합니다. 보조기층 경사(%)에 대해 숫자 값을 지정하면 지정된 경사 값으로 보조기층이 삽입됩니다. 그렇지 않은 경우 기본값 -2%가 사용됩니다.
출력 매개변수
| 매개변수 | 설명 | 유형 |
|---|---|---|
|
편경사 회전 축 |
횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오. |
정적(설명) |
편경사 회전 축 지원
측수로 경사 방향이 크라운에서 멀어짐으로 설정한 경우 측수로 경사는 편경사의 반대입니다. 측수로 경사 방향이 크라운을 향함으로 설정된 경우 측수로 경사는 반향됩니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점/링크 |
코드 |
설명 |
|---|---|---|
|
P1 |
Flange |
측수로의 플랜지점입니다. |
|
P2 |
Flowline_Gutter |
측수로 유속선 점입니다. |
|
P3 |
TopCurb |
연석 맨 위입니다. |
|
P4 |
BackCurb |
연석 뒤입니다. |
|
L1 – L3 |
Top, Curb |
연석 및 측수로의 정지 계획선입니다. |
|
L8 |
Subbase Datum |
|
|
S1 |
Curb |
연석 및 측수로 콘크리트 영역입니다. |
|
S2 |
Subbase |

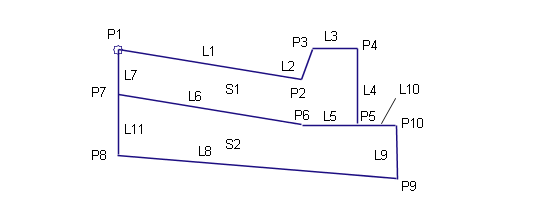

코딩 다이어그램
