사면 전개 표준

이 횡단구성요소는 절도 및 성토 상황에 대한 평면, 중간 및 최대 경사와 같은 사용자 정의 경사 구성을 사용하여 코리더 측면 사면 링크를 작성합니다.

이 횡단구성요소는 절토 상항에서 V자형 또는 평면 맨 아래 배수로를 작성하며 성토 급경사 조건을 위한 난간 확장을 포함할 수 있는 옵션을 제공합니다.

마지막 사면 전개 링크는 코리더 모델이 불완전한 상태로 남아야 하는 경우에 생략할 수 있습니다. 예를 들어, 인접한 특성의 정지 지표면이 완료되지 않은 도로의 힌지점에 연결될 수 있도록 하기 위해 이렇게 할 수 있습니다.

사면 전개 및 기타 링크(모든 링크, 사면 전개 링크, 성토 링크만 및 없음)에 선택적 정렬된 재료를 지정할 수도 있습니다.

부착

이 횡단구성요소는 일반적으로 도로의 외부 모서리에 사용되는 횡단구성요소(예: 길어깨 모서리, 인도 뒤 또는 연석 뒤)에 부착됩니다. 부착점은 조건에 따라 배수로 앞쪽 링크의 내부 모서리, 평면 또는 중간 성토 경사의 맨 위, 난간 확장 링크의 내부 모서리에 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
사면 링크 포함 사면 전개 링크 생략	사면 링크를 포함하거나 생략합니다.	포함/생략	포함
평면 절토 경사	시도할 첫 번째 가장 평평한 유역 경사입니다. (x : 1)	숫자, 양수	6 ( : 1)
평면 절토 최대 높이	평면 절토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높입니다.	숫자	1.5m 5ft
중간 절토 경사	평면 절토 경사 링크가 평면 절토 최대 높이를 초과하는 경우 시도할 절토 경사입니다.	숫자, 양수	4( : 1)
중간 절토 최대 높이	중간 절토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자	3m 10ft
절토 급경사	중간 절토 경사 링크가 중간 절토 최대 높이를 초과하는 경우 시도할 절토 경사입니다.	숫자, 양수	2( : 1)
오르막 폭	절토 횡단의 경우 배수로 앞쪽 링크의 폭입니다.	숫자	3.6m 12ft
오르막 경사	배수로 앞쪽 링크의 경사(x : 1)입니다. 이 링크는 항상 아래쪽으로 삽입됩니다.	숫자, 양수	4( : 1)
배수로 폭	배수로 맨 아래의 폭입니다. V 배수로의 경우 0을 사용합니다.	숫자, 양수	1m 3ft
평면 성토 경사	시도할 첫 번째 가장 평평한 유역 경사입니다. (x : 1)	숫자, 양수	6 ( : 1)
평면 성토 최대 높이	평면 성토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자	1.5m 5ft
중간 성토 경사	평면 성토 경사 링크가 평면 성토 최대 높이를 초과하는 경우 시도할 성토 경사입니다.	숫자, 양수	4( : 1)
중간 성토 최대 높이	중간 성토 경사를 사용하는 닫는 링크의 허용 가능한 최대 높이입니다.	숫자	3m 10ft
성토 급경사	중간 성토 경사 링크가 중간 성토 최대 높이를 초과하는 경우 시도할 성토 경사입니다.	숫자, 양수	2( : 1)
난간 폭	성토 급경사를 사용하는 성토 경사에 대한 난간 확장 링크의 폭입니다. 난간 확장이 없는 경우 0을 사용합니다.	숫자, 양수	0.6m 2ft
난간 경사(%)	난간 확장 링크의 경사(%)입니다.	숫자	-2(%)
난간 포함 난간 생략	포함은 난간 확장이 발생할 경우 난간 구조물을 삽입합니다. 생략은 난간 구조물을 삽입하지 않습니다.	포함/생략	생략
기둥 폭	난간이 포함될 때 부착점에서 난간 기둥 내부 모서리까지의 폭입니다.	숫자	0.3m 1ft
반올림 옵션	사면 링크를 집수 점에서 반올림하도록 지정합니다.	문자열	없음
반올림 방법	반올림에 사용되는 매개변수를 지정합니다.	문자열	길이
반올림 매개변수	길이 또는 반지름 값을 지정합니다.	숫자, 양수	1.500ft
반올림 다듬기	반올림 링크에서 비연속 점의 수를 지정합니다(최대 10개 링크).	숫자, 양수	6
정렬된 재료 배치	사면 전개 링크를 따라 선택적 재료 정렬을 배치하도록 지정합니다. 모든 링크, 사면 전개 링크, 성토 링크만 및 없음을 선택할 수 있습니다.	문자열	없음
경사 제한 1	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	1 : 1
재료 1 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	12인치
재료 1 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 2	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	2 : 1
재료 2 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	6인치
재료 2 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	사석
경사 제한 3	연관 재료 정렬을 배치하기 전까지의 경사 제한을 지정합니다.	경사	4 : 1
재료 3 두께	정렬된 재료의 두께를 지정합니다. 이 두께는 링크에 수직으로 측정됩니다.	숫자, 양수	4인치
재료 3 이름	정지 링크를 따르는 정렬에 적용되는 재료의 이름을 지정합니다.	문자열	재배 잔디

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
사면 전개 지표면	사면 전개 지표면의 이름입니다. 지표면을 지정하기 위한 대상으로 지표면 객체 유형을 사용할 수 있습니다.	필수

출력 매개변수

매개변수	설명	유형
사면 전개 간격띄우기	사면 전개점의 간격띄우기입니다.	숫자
사면 전개 표고	사면 전개점의 표고입니다.	숫자

동작

이 횡단구성요소에서는 다음 단계를 사용하여 적용할 조건을 결정합니다.

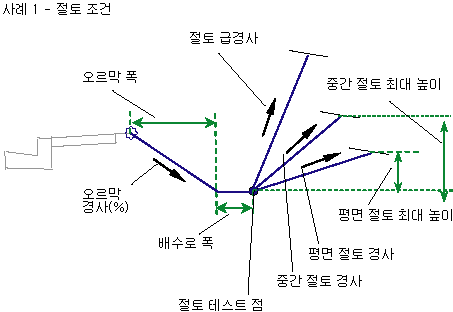

절토 테스트 점의 위치(다이어그램 참고)는 오르막 폭, 오르막 경사 및 배수로 폭 매개변수를 사용하여 계산됩니다.
오르막 경사 또는 배수로 맨 아래 부분이 절토에 있으면 횡단은 다음과 같이 절토 횡단으로 계산됩니다.

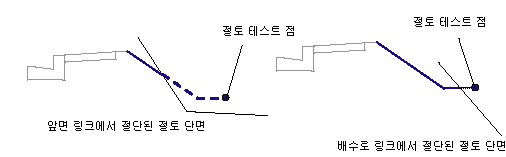

- 절토 테스트 점이 대상 지표면 위에 있으면 오르막 링크 또는 배수로 맨 아래가 절토에서 성토로 변하는 지표면과 교차하는 지점에서 잘립니다. 그렇지 않은 경우는 다음과 같습니다.
- 사면 링크 포함이 생략으로 설정되어 있으면 사면 링크가 계산되지 않습니다.
- 대상 지표면에 대한 가로채기는 평면 절토 경사 값을 사용하여 계산됩니다.
- 평면 절토 경사 높이가 평면 절토 최대 높이를 초과하는 경우, 대상 지표면에 대한 가로채기가 중간 절토 경사 값을 사용하여 다시 계산됩니다.
- 중간 절토 경사 높이가 중간 절토 최대 높이를 초과하는 경우 대상 지표면에 대한 가로채기가 절토 급경사 값을 사용하여 다시 계산됩니다.
오르막 링크 또는 배수로 맨 아래 부분이 대상 지표면 밑에 없으면 횡단은 다음과 같이 성토 횡단으로 계산됩니다.

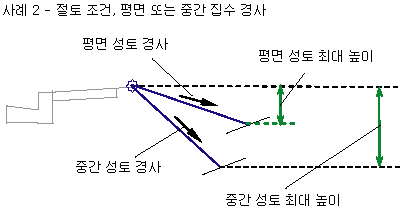

- 대상 지표면에 대한 가로채기는 평면 성토 경사 값을 사용하여 계산됩니다.
- 평면 성토 경사 높이가 평면 성토 최대 높이를 초과하는 경우, 대상 지표면에 대한 가로채기가 중간 성토 경사 값을 사용하여 다시 계산됩니다.

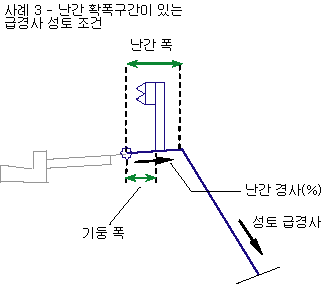

- 중간 성토 경사 높이가 중간 성토 최대 높이를 초과하는 경우 난간 폭 및 난간 경사(%) 매개변수(난간 폭이 0이 아닌 경우)를 사용하여 난간 확장 링크를 표준횡단에 추가합니다. 대상 지표면에 대한 가로채기는 성토 급경사 값을 사용하여 난간 확장 링크의 외부 모서리에서 다시 계산됩니다.
- 사면 전개 링크 포함이 True인 경우 평면 성토, 중간 성토 또는 성토 급경사 링크가 표준횡단에 추가됩니다.

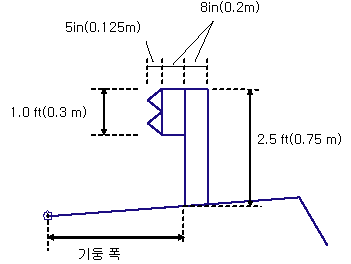

성토 급경사를 사용하기 위한 기준을 만족하는 성토 횡단에 난간 구조물이 적용될 수 있습니다. 이 조건이 충족되고 난간 폭이 0이 아니며 난간 포함이 True로 설정되어 있는 경우 난간 구조물이 측점에 그려집니다. 난간 구조물의 치수는 아래 다이어그램에 표시된 대로 고정됩니다.

다른 사면 전개 횡단구성요소와 마찬가지로 이 횡단구성요소를 사용하면 선택적으로 정렬된 재료를 추가할 수 있습니다. 세 가지 범위의 경사를 지정할 수 있습니다. 재료 유형 1은 링크의 경사가 지정된 경사 값까지인 경우 적용됩니다. 경사 1부터 경사 2까지는 두 번째 유형의 재료가 적용됩니다. 마찬가지로 링크의 경사가 경사 2 및 경사 3 값 이내에 있을 경우 재료 3이 적용됩니다. 링크 경사가 경사 제한 3보다 평평할 경우 재료가 적용되지 않습니다.

정렬된 재료가 횡단구성요소에 추가될 경우 지정된 두께를 가진 사면 링크에 평행 링크가 추가됩니다. 이 두께 매개변수(예: 재료 1 두께)는 링크에 수직으로 측정됩니다. 맨 아래 수준 링크는 기준을 사용하여 코드화되고 사면 전개 링크는 맨 위를 사용하여 코드화됩니다. 이러한 재료로 닫힌 쉐이프는 재료 이름으로 코드화됩니다.

주:

AutoCAD Civil 3D 2010 및 이전 버전에서는 재료 두께 매개변수가 수직으로 측정되었습니다. AutoCAD Civil 3D 2011 및 이후 버전에서는 이 매개변수가 링크에 수직으로 측정됩니다. 따라서 AutoCAD Civil 3D 2010 및 이전 버전에서 작성된 이러한 횡단구성요소가 포함된 도면을 AutoCAD Civil 3D 2011 및 이후 버전에서 연 다음 코리더를 재작성하면 이 매개변수는 새 동작이 반영되도록 변경됩니다. 이 횡단구성요소를 사용하는 모든 토량 보고서는 새 동작이 반영되도록 업데이트됩니다.

배치 모드 작업

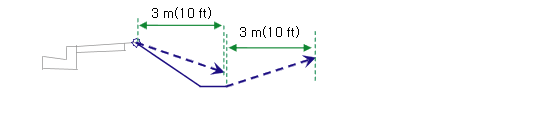

배치 모드에서 이 횡단구성요소는 절토 및 성토 평면 경사 조건을 모두 표시합니다. 사면 전개 링크는 수평 거리 3미터 또는 10피트만큼 바깥쪽으로 확장되며 바깥쪽을 가리키는 화살촉에서 끝나는 대시선으로 표시됩니다.

점, 링크 및 쉐이프 코드

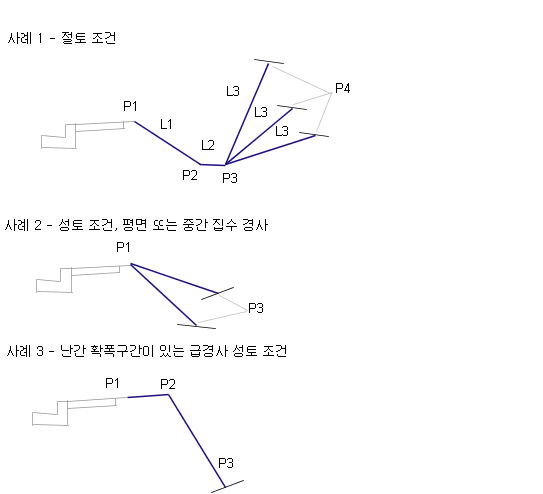

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1	Hinge Hinge_Fill	정상 성토 조건에 대한 힌지점입니다.
P2	Hinge Hinge_Fill	난간 확장이 있는 성토 조건에 대한 힌지점입니다.
P2	Ditch_In	배수로 맨 아래의 내부 모서리입니다(절토 조건만 해당).
P3	Ditch_Out Hinge Hinge_Cut	배수로 맨 아래의 외부 모서리입니다(절토 조건만 해당).
P3	Daylight Daylight_Fill	성토 경사 측량 점입니다(성토 조건만 해당).
P4	Daylight Daylight_Cut	절토 경사 측량 점입니다(절토 조건만 해당).
모든 링크	Top Datum	난간 구조물 링크를 제외하고 이 횡단구성요소에서 추가한 모든 링크입니다.
난간 점	None	포함될 경우 난간 구조물의 점에 코드가 지정되지 않습니다.
난간 링크	Guardrail	포함될 경우 난간 구조물을 구성하는 모든 링크입니다.
L3	Top Datum Daylight Daylight_Cut	절토 횡단에 대한 사면 전개 링크입니다.
성토 사면 전개 링크	Top Datum Daylight Daylight_Fill	성토 횡단에 대한 사면 전개 링크입니다.
