크라운이 있는 차선

이 횡단구성요소는 별도로 하위 기준 경사 컨트롤 및 대상 선형 지정을 통해 하위 기준 크라운 위치를 조정하는 기능을 가진 크라운이 있는 차선을 작성합니다.

부착

부착점은 첫 번째 링크의 시작 부분에 있습니다. 이 횡단구성요소는 삽입되는 방향에 따라 다르게 작동합니다. 양수 폭은 삽입된 방향의 부착점에서 간격띄우기를 늘립니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
왼쪽 차선 폭	내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 왼쪽 차선 폭입니다.	숫자, 양수	3.6m 12.0ft
오른쪽 차선 폭	내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 오른쪽 차선 폭입니다.	숫자, 양수	3.6m 12.0ft
기본 왼쪽 경사(%)	선형의 편경사가 정의되지 않은 경우 사용되는 차선의 기본 왼쪽 경사(%)입니다.	숫자	-2.0
기본 오른쪽 경사(%)	선형의 편경사가 정의되지 않은 경우 사용되는 차선의 기본 오른쪽 경사(%)입니다.	숫자	-2.0
기층 경사(%)	기층 및 보조기층 재료의 경사를 지정합니다. 편경사에서 기본 경사 및 기층 경사 간의 차이로 계산한 다음 편경사 값에 추가됩니다.	숫자	-3.0
표층1 깊이	표층1 도면층의 두께입니다(생략하려면 0 사용).	숫자, 양수	0.025m 0.083ft
표층2 깊이	표층2 도면층의 두께입니다(생략하려면 0 사용).	숫자, 양수	0.025m 0.083ft
기층 깊이	크라운에서 기층의 두께입니다.	숫자, 양수	0.100m 0.333ft
보조기층 깊이	보조기층의 두께입니다.	숫자, 양수	0.300m 1.0ft

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수	설명	상태
왼쪽 폭	고정된 왼쪽 차선 폭을 재지정하고 차선 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
왼쪽 외부 표고	정상 차선 경사를 재지정하고 왼쪽 주행 차선의 외부 모서리를 종단 표고에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
오른쪽 폭	고정된 오른쪽 차선 폭을 재지정하고 차선 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
오른쪽 외부 표고	정상 차선 경사를 재지정하고 오른쪽 주행 차선의 외부 모서리를 종단 표고에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
기층 중심선	기층 및 보조기층 재료의 크라운 위치를 재지정하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
편경사 회전 축	횡단구성요소가 회전 축 계산을 지원하는지를 나타냅니다. 매개변수의 설명을 보려면 특성 윈도우에서 매개변수를 커서로 가리킵니다. 자세한 내용은 편경사 중에 종단 경사선 조정을 참고하십시오.	정적(설명)
왼쪽 차선 경사(%)	왼쪽 차선의 경사(%)입니다.	숫자
오른쪽 차선 경사(%)	오른쪽 차선 경사(%)입니다.	숫자

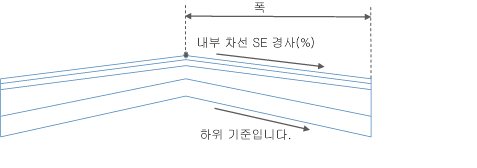

동작

내부 차선 편경사는 기준선 선형의 편경사 지정에서 가져옵니다. 부착점에서 시작하는 정지 계획선 지표면과 평행 노상이 지정된 폭, 깊이 및 편경사를 사용하여 삽입됩니다. 수직 링크가 차선 양쪽 끝에서 쉐이프를 닫습니다.

코리더 모델링 중 간격띄우기 수평 선형 이름이 왼쪽 또는 오른쪽 폭에 지정되는 경우 차선 폭이 선형의 간격띄우기와 일치하도록 변경됩니다.

선형이 기층 중심선에 대해 지정된 경우 기층 및 보조기층의 크라운 점이 이 선형의 위치로 이동됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 정의한 링크를 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P1/P3	ETW	정지 계획선에 있는 여행 차선의 모서리입니다.
P2	Crown	정지 계획선에 있는 크라운 점입니다.
P1/P3	Lane	정지 계획선에 있는 차선의 외부 모서리입니다.
P4/P6	ETW_Pave1	표층1 도면층에 있는 여행 차선의 모서리입니다.
P5	Crown_Pave1	표층1 도면층에 있는 크라운 점입니다.
P4/P6	Lane_Pave1	표층1 도면층에 있는 차선의 외부 모서리입니다.
P7/P9	ETW_Pave2	표층2 도면층에 있는 여행 차선의 모서리입니다.
P8	Crown_Pave2	표층2 도면층에 있는 크라운 점입니다.
P7/P9	Lane_Pave2	표층2 도면층에 있는 차선의 외부 모서리입니다.
P11/P13	ETW_Base	기층에 있는 여행 차선의 모서리입니다.
P12	Crown_Base	기층에 있는 크라운 점(선택 사항)입니다.
P11/P13	Lane_Base	기층에 있는 차선의 외부 모서리입니다.
P14/P16	ETW _Sub	보조기층에 있는 여행 차선의 모서리입니다.
P15	Crown_Sub	보조기층에 있는 크라운 점(선택 사항)입니다.
P14/P16	Lane_Sub	보조기층에 있는 차선의 외부 모서리입니다.
L1, L2	Top, Pave	정지 계획선 지표면입니다.
L3, L4	Pave1
L5, L6	Pave2
L7, L8	Base	기층 지표면입니다.
L9, L10	SubBase Datum	보조기층 지표면입니다.
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase

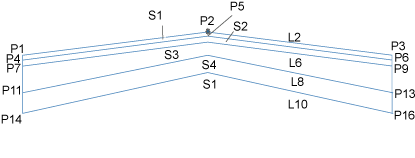

코딩 다이어그램
