기본 연석 및 측수로

이 횡단구성요소는 도로의 내부 또는 외부 모서리에 단순 연석 및 측수로 구조물을 작성합니다.

이 횡단구성요소는 단순 도로 모형화와 튜토리얼 및 교육용으로 사용되는 횡단구성요소 시작하기 그룹 중 하나입니다.

부착

부착점은 측수로의 플랜지점이나 연석 뒤에 있습니다.

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

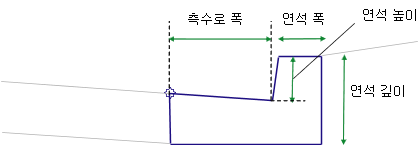

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
삽입점	연석 및 측수로의 삽입점을 측수로 모서리 또는 연석 뒤로 지정합니다.	부울	측수로 모서리
측수로 폭	측수로의 플랜지에서 유속선까지의 폭입니다.	숫자, 양수	0.45m 1.5ft
측수로 경사(%)	측수로의 경사(%)입니다.	숫자	-6%
연석 높이	유속선에서 연석 맨 위까지의 높이입니다.	숫자, 양수	0.225m 0.75ft
연석 폭	연석 맨 위의 폭입니다.	숫자, 양수	0.15m 0.5ft
연석 깊이	연석 뒤 지점의 연석 맨 위에서 연석 맨 아래까지의 깊이입니다.	숫자, 양수	0.45m 1.5ft

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

대상 매개변수: 없음

없음

이 횡단구성요소는 (a) 측수로(또는 립)의 내부 모서리나 (b) 연석 뒤에 있는 부착점을 사용하여 단순 연석 및 측수로를 위한 쉐이프를 작성합니다. 연석의 면에 작고 일정한 폭을 지정하여 수직이 되지 않게 만듭니다.

배치 모드에서 이 횡단구성요소는 입력 매개변수 값에서 지정한 대로 연석 및 측수로 쉐이프를 그립니다.

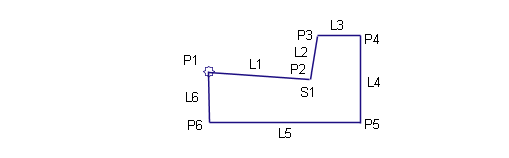

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
