포물선형 차선

이 횡단구성요소는 왼쪽 및 오른쪽 주행로 모서리 사이에 있는 도시 포물선형 차선의 정지 계획선, 포장 및 보조기층에 대한 횡단 표현을 작성합니다.

포물선형 쉐이프는 일련의 짧은 직선 링크를 사용하여 시뮬레이트됩니다. 주행 차선에 편경사가 적용되지 않았습니다. 포장 구조물은 AutoCAD Civil 3D 도움말의 "포장된 횡단의 포장 구조물"에 설명된 표준을 따릅니다.

부착

부착점은 정지 계획선 지표면에 있는 도로의 크라운에 있습니다. 이 구성요소는 부착점에 대해 대칭적입니다.

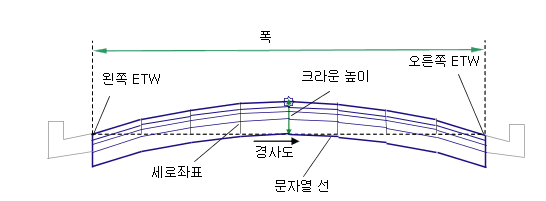

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
크라운 높이	문자열 선 중심점에서 도로 크라운까지의 높이입니다.	숫자, 양수	0.10m 0.3333ft
폭	주행로 왼쪽 모서리에서 주행로 오른쪽 모서리까지의 도로 폭입니다.	숫자, 양수	7.2m 24.0ft
표층1 깊이	정지 계획선과 표층1 지표면 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.025m 0.083ft
표층2 깊이	표층1과 표층2 지표면 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.025m 0.083ft
기층 깊이	표층2와 기층 지표면 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.100m 0.333ft
보조기층 깊이	기층 지표면과 보조기층 지표면 사이의 깊이(생략하려면 0 사용)	숫자, 음수 아님	0.300m 1.0ft
경사(%)	왼쪽 ETW에서 오른쪽 ETW까지 문자열 선의 경사(%)입니다.	숫자	0(%)
아닙니다. 증분	직선의 수가 증가하여 포물선형 쉐이프를 시뮬레이션합니다.	숫자, 양수, 짝수	8

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

대상 매개변수: 없음

출력 매개변수

없음

동작

문자열 선의 중심은 부착점에서 크라운 높이를 빼서 계산하고 주행로 왼쪽 및 오른쪽 모서리는 부착점에 대해 대칭으로 폭 및 경사를 적용하여 계산합니다. 문자열 선을 따라 동일한 간격으로 포물선형 원곡선의 세로좌표를 계산하고 직선 링크를 추가하여 세로좌표 점을 연결합니다. 평행 지표면이 표층1, 표층2, 기층 및 보조기층 지표면에 대해 지정된 깊이에서 삽입됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 지정된 입력 매개변수에서 계산된 차선 링크를 표시합니다.

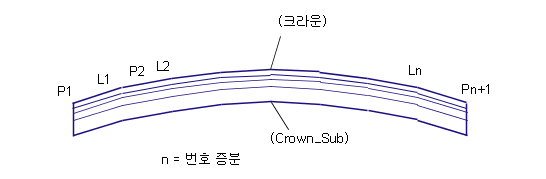

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
	ETW	정지 계획선에 있는 차선의 외부 모서리입니다.
	ETW_Pave1	기층 지표면에 있는 차선의 외부 모서리입니다.
	ETW_Pave2	보조기층에 있는 차선의 외부 모서리입니다.
	Crown	정지 계획선에 있는 크라운 점입니다.
	Crown_Pave1	표층1에 있는 크라운 점입니다.
	Crown_Pave2	표층2에 있는 크라운 점입니다.
	Crown_Base	기층에 있는 크라운 점입니다.
	Crown_Sub	보조기층에 있는 크라운 점입니다.
	Top Pave	정지 계획선입니다.
	Pave1	표층1 지표면입니다.
	Pave2	표층2 지표면입니다.
	Base	기층 지표면입니다.
	SubBase Datum	보조기층 지표면입니다.
S1	Pave1	정지 계획선과 표층1 사이의 면적입니다.
S2	Pave2	표층1과 표층2 사이의 면적입니다.
S3	Base	표층2와 기층 사이의 면적입니다.
S4	Subbase	기층과 보조기층 사이의 면적입니다.
