차선 내부 편경사 도면층 가변 폭

이 횡단구성요소는 다중 도면층으로 구성된 차선의 횡단 표현을 작성합니다. 해당 도면층의 폭은 가변 폭일 수 있습니다. 또한 코리더 모형의 기준선 선형에 대한 외부 차선 편경사 값을 적용합니다.

부착

부착점은 정지 계획선 지표면에 있는 차선의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.

주: 이 횡단구성요소가 삽입점 오른쪽에 부착된 경우 오른쪽 내부 차선 경사를 사용합니다. 이 횡단구성요소가 왼쪽 삽입점에 부착된 경우 왼쪽 내부 차선 경사를 사용합니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수 설명 유형 기본값
측면 횡단구성요소가 삽입된 방향을 나타냅니다. 왼쪽/오른쪽 오른쪽
내부의 크라운 점 주행로 내부 모서리가 크라운으로 코드화되도록 지정합니다. 예/아니오 아니오
차선 폭 내부 모서리의 간격띄우기에서 외부 모서리의 간격띄우기까지의 폭입니다. 숫자, 양수

3.6m

12.0ft

기본 경사(%) 선형의 편경사가 정의되지 않은 경우 사용되는 차선의 기본 경사(%)입니다. 숫자 -2.0
표층1 이름 표층1 도면층의 이름입니다. 문자열 BC
표층1 깊이 표층1 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층2 이름 표층2 도면층의 이름입니다. 문자열 WMM
표층2 깊이 표층2 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층2 폭 지정 표층2 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층2 내부 확장 폭 표층2 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층2 외부 확장 폭 표층2 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층3 이름 표층3 도면층의 이름입니다. 문자열 WMM
표층3 깊이 표층3 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층3 폭 지정 표층3 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층3 내부 확장 폭 표층3 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층3 외부 확장 폭 표층3 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층4 이름 표층4 도면층의 이름입니다. 문자열 WMM
표층4 깊이 표층4 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층4 폭 지정 표층4 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층4 내부 확장 폭 표층4 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층4 외부 확장 폭 표층4 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층5 이름 표층5 도면층의 이름입니다. 문자열 WMM
표층5 깊이 표층5 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층5 폭 지정 표층5 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층5 내부 확장 폭 표층5 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층5 외부 확장 폭 표층5 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층6 이름 표층6 도면층의 이름입니다. 문자열 SUBBASE
표층6 깊이 표층6 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층6 폭 지정 표층6 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층6 내부 확장 폭 표층6 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층6 외부 확장 폭 표층6 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층7 이름 표층7 도면층의 이름입니다. 문자열 SUBBASE
표층7 깊이 표층7 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층7 폭 지정 표층7 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층7 내부 확장 폭 표층7 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층7 외부 확장 폭 표층7 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층8 이름 표층8 도면층의 이름입니다. 문자열
표층8 깊이 표층8 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층8 폭 지정 표층8 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층8 내부 확장 폭 표층8 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층8 외부 확장 폭 표층8 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층9 이름 표층9 도면층의 이름입니다. 문자열
표층9 깊이 표층9 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층9 폭 지정 표층9 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층9 내부 확장 폭 표층9 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층9 외부 확장 폭 표층9 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0
표층10 이름 표층10 도면층의 이름입니다. 문자열
표층10 깊이 표층10 도면층의 두께입니다(생략하려면 0 사용). 숫자, 음수 아님

0.025m

0.083ft

표층10 폭 지정 표층10 도면층의 폭 지정 방법을 지정합니다. 문자열, 옵션 콤보 리스트: 높은 포장 도면층 일치, 폭, 내부 간격띄우기-외부 간격띄우기, 내부 간격띄우기-폭 높은 포장 도면층 일치
표층10 내부 확장 폭 표층10 도면층 내부 확장 폭을 지정합니다. 숫자, 양수 0
표층10 외부 확장 폭 표층10 도면층 외부 확장 폭을 지정합니다. 숫자, 양수 0

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서의 을 참고하십시오.

매개변수 설명 상태
차선 폭 고정된 차선 폭을 재지정하고 차선 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. 선택 사항
외부 표고 정상 차선 경사를 재지정하고 주행 차선의 외부 모서리를 종단 표고에 연결하는 데 사용할 수 있습니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. 선택 사항

출력 매개변수

매개변수 설명 유형
차선 폭 차선의 폭입니다. 숫자
차선 경사(%) 차선의 경사(%)입니다. 숫자

동작

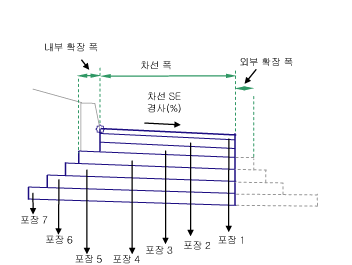

각 도면층에는 내부와 외부 모두에 각각 별도의 확장 옵션이 있습니다. 내부 및 외부 확장은 바로 위의 포장 도면층에 상대적인 내부 또는 외부에 추가 폭을 지정합니다.

예 1

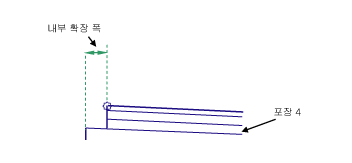

다음 예에서 표층4 내부 확장 폭은 0.5미터입니다. 표층4 외부 확장 폭은 0입니다. 이 횡단구성요소가 오른쪽에 삽입되면 아래 그림에 표시된 대로 그려집니다.

예 2

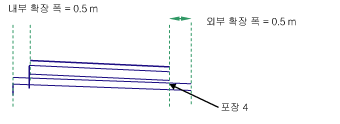

다음 예에서 표층4 내부 확장 폭은 0.5미터입니다. 표층4 외부 확장 폭은 0.6미터입니다. 이 횡단구성요소가 오른쪽에 삽입되면 아래 그림에 표시된 대로 그려집니다.

확장 폭은 항상 양수 폭으로 지정됩니다.

다음과 같은 방법을 사용하여 포장 도면층 폭을 지정할 수 있습니다.

편경사 적용 시 포장의 경사가 변경되면 횡단경사변경부를 제거해야 합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수에서 정의한 링크를 표시합니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크 코드 설명
P1 ETW 정지 계획선에 있는 주행로 모서리입니다.
P1 Crown 정지 계획선에 있는 크라운 점(선택 사항)입니다.
P2 Lane 정지 계획선에 있는 차선의 외부 모서리입니다.
P3 ETW_Pave1 표층1 도면층에 있는 주행로 모서리입니다.
P3 Crown_Pave1 표층1 도면층에 있는 크라운 점(선택 사항)입니다.
P4 Lane_Pave1 표층1 도면층에 있는 차선의 외부 모서리입니다.
P5 ETW_Pave2 표층2 도면층에 있는 주행로 모서리입니다.
P5 Crown_Pave2 표층2 도면층에 있는 크라운 점(선택 사항)입니다.
P6 Lane_Pave2 표층2 도면층에 있는 차선의 외부 모서리입니다.
P7 ETW_Pave3 표층3 도면층에 있는 주행로 모서리입니다.
P7 Crown_Base 표층3 도면층에 있는 크라운 점(선택 사항)입니다.
P8 Lane_Base 기층에 있는 차선의 외부 모서리입니다.
P9 ETW _Sub 보조기층에 있는 주행로 모서리입니다.
P9 Crown_Sub 보조기층에 있는 크라운 점(선택 사항)입니다.
P10 Lane_Sub 보조기층에 있는 차선의 외부 모서리입니다.
L1 Top, Pave 정지 계획선 지표면입니다.
L2 Pave1
L3 Pave2
L4 Base 기층 지표면입니다.
L5 SubBase 보조기층 지표면입니다.
S1 Pave1
S2 Pave2
S3 Base
S4 Subbase
