이 연습에서는 하나의 도면에 여러 도면을 부착합니다. 도면을 부착하면 하나의 압축 도면에서 여러 개의 대형 객체에 주석을 추가할 수 있습니다.
상세한 레이블 지정은 일반적으로 설계 프로세스의 마지막 단계 중 하나입니다. AutoCAD Civil 3D 2015에서는 객체가 있는 도면에서 객체에 주석을 추가할 필요가 없습니다. 해당 객체 도면에 대한 외부 참조(Xref)가 있는 단일 도면을 작성할 수 있습니다. 이 프로세스를 사용하면 주석 도면 크기를 최소로 유지하는 동시에 동적 레이블 업데이트의 이점은 그대로 유지할 수 있습니다.
도면을 주석에 대한 외부 참조로 부착
- Windows 탐색기를 사용하여 튜토리얼 도면 폴더로 이동합니다. 이름이 Lables-로 시작되는 도면을 모두 선택합니다. 편집 메뉴
복사를 클릭합니다. - 내 Civil 3D 튜토리얼 데이터 폴더로 이동합니다. 탭 패널 드롭다운 를 클릭합니다.
연습 후반부에서는 몇몇 외부 참조된 도면을 수정합니다. 도면을 수정하려면 해당 도면이 사용자가 쓰기 권한을 가진 위치에 있어야 합니다.
- 2단계의 내 Civil 3D 튜토리얼 데이터 폴더에 저장한 Labels-1a.dwg를 엽니다.
- 도구공간의 통합관리 탭에서 Labels-1a 도면을 확장합니다.
외부 경계가 있는 지표면이 도면 창에 표시되지만 지표면 집합은 비어 있습니다. 복합 지표면은 외부 참조 또는 Xref이기 때문에 지표면 집합이 비어 있습니다. 대형 지표면 데이터는 별도의 도면에 존재합니다.
팁:여러 지표면이 있는 대형 프로젝트에서 각각의 지표면 객체는 해당 고유 도면에 있어야 합니다. 예를 들어 지반선 지표면은 하나의 도면에 있고, 이 지표면을 참조하는 데이터는 다른 도면에 포함되어 있어야 합니다. 예를 들어 제안된 지표면은 지반선 지표면에 대한 데이터 참조와 함께 자체 도면에 있어야 합니다.
- 명령행에 XREF을(를) 입력합니다.
외부 참조 대화상자에서 현재 도면(Labels-1a)과 해당 지표면(Labels-Surface)을 포함하는 외부 참조된 도면의 크기가 서로 다릅니다. 지표면 객체가 현재 도면에 있으면 현재 도면의 크기는 지표면 도면의 일부에 해당합니다. 외부 참조를 사용하면 실제로 데이터를 삽입하지 않고도 다른 도면의 데이터를 사용할 수 있습니다.
- 외부 참조 팔레트에서
옆에 있는 화살표를 클릭합니다. DWG 부착을 클릭합니다. 주:Vault에서도 도면을 부착할 수 있습니다.
- 참조 파일 선택 대화상자에서 내 Civil 3D 튜토리얼 데이터 폴더로 이동합니다. Labels_Alignments.dwg 및 Labels_Parcels.dwg 도면을 선택합니다. 열기를 클릭합니다.
- 외부 참조 대화상자에서 다음 설정이 선택되었는지 확인합니다.
- 참조 유형: 부착
이 설정은 현재 도면이 다른 도면에 외부 참조로 부착되어 있는 경우 현재 호스트 도면(Labels 1a.dwg)에 외부 참조가 남아 있도록 지정합니다. 중첩이(가) 선택된 경우 도면이 다른 도면에 외부 참조로 부착되어 있으면 도면에 존재하는 외부 참조가 무시됩니다.
- 경로 유형: 상대 경로
이 설정은 현재 도면 및 참조된 도면을 다른 위치로 이동하는 경우 해당 참조가 덜 손실되도록 지정합니다.
팁:외부 참조를 작성하기 전에 참조된 도면이 현재 도면과 동일한 디렉토리에 저장되어 있는지 확인합니다.
중요사항:부착된 외부 참조를 다음과 같이 설정해야 합니다. 삽입점, 축척 또는 회전이 현재 도면과 다른 경우에는 AutoCAD Civil 3D 레이블이 작동하지 않습니다.
- 삽입점, 화면상에 지정: 선택 취소
- 축척, 화면상에 지정: 선택 취소
- 축척, 단일 축척: 선택
- 회전: 화면상에 지정: 선택 취소
- 참조 유형: 부착
- 확인을 클릭합니다.
선형과 구획이 도면 윈도우에 나타나고, 선형과 구획이 있는 도면이 외부 참조 팔레트에 나열됩니다. 외부 참조 팔레트를 닫습니다.
주: 외부 참조를 부착할 때 상태 표시줄에 비조정 도면층이 있음을 나타내는 메시지가 표시될 수 있습니다. 도면층 조정에 대한 자세한 내용은 새 도면층의 알림 받기 정보를 참고하십시오.

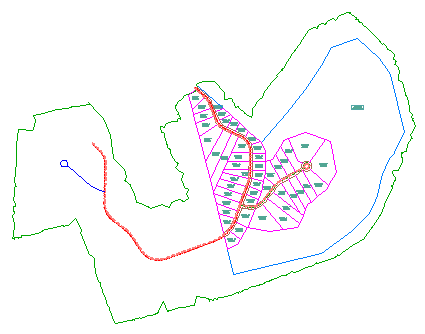

여러 외부 참조된 도면이 있는 도면
이 튜토리얼을 계속하려면 연습 2: 리본의 주석 도구 탐색을 참고하십시오.
