이 연습에서는 이전 연습에서 작성한 테이블 태그의 번호를 다시 매깁니다.
동쪽 도로 선형의 사로 주위에 있는 원곡선 테이블 태그의 번호를 다시 매겨 시계 방향 패턴을 따르도록 합니다. 이전 연습에서 살펴본 테이블 태그 번호 매기기 대화상자를 사용하여 번호를 다시 매길 테이블 태그의 시작 번호와 증분을 지정합니다.
이 연습은 연습 2: 레이블을 태그로 변환에서 계속됩니다.
테이블 태그 번호 매기기 설정 조사
- 도구공간의 설정 탭에서 도면 이름을 마우스 오른쪽 버튼으로 클릭합니다. 테이블 태그 번호 매기기를 클릭합니다.
- 테이블 태그 번호 매기기 대화상자에서 테이블 태그 작성 시작 번호 값이 연습 2: 레이블을 태그로 변환에서와 마찬가지로 1이 아닙니다.
시작 번호 값은 도면에 존재하는 선, 원곡선 및 완화곡선 태그와 지정된 증분 값을 기준으로 다음으로 사용 가능한 숫자입니다. 도면에서 테이블 태그를 더 추가하면 이러한 값이 태그 번호의 중복을 방지합니다.
주:테이블 태그 번호 매기기 대화상자에서는 모든 객체에 대한 태그 번호 매기기 설정을 지정합니다. 다음 단계에서 지정하는 설정이 모든 객체의 테이블 태그에 적용됩니다.
- 테이블 태그 번호 다시 매기기 아래에서 기본값을 적용합니다.
이 연습에서는 1에서 원곡선 번호 매기기를 다시 시작하고 증분을 1로 사용합니다.
- 확인을 클릭합니다.
이 연습에서는 이전 연습에서 수정한 내용이 포함된 Labels-4a.dwg를 사용하거나 튜토리얼 도면 폴더에서 Labels-4b.dwg를 열 수 있습니다.
테이블 태그 번호 다시 매기기

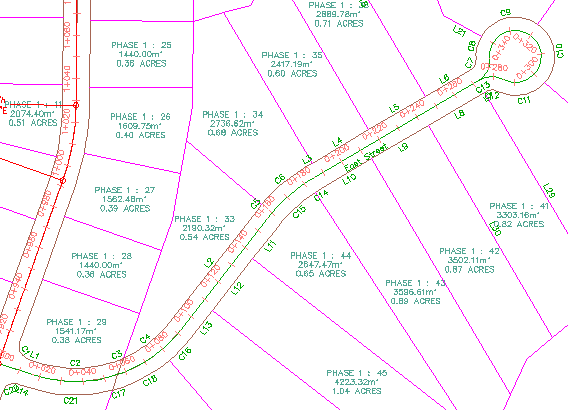

- 도면에서 동쪽 도로 선형 끝에 있는 사로 주위의 영역을 확대합니다.
- 레이블 태그를 클릭하여 선택합니다. 레이블 탭
수정 패널 태그 번호 다시 매기기를 클릭합니다. - 태그 C6을 클릭합니다.
태그 번호 1이 이미 존재한다는 알림 메시지를 받습니다. Enter 키를 누르면 사용 가능한 다음 원곡선 태그가 이 태그에 적용됩니다. 이 연습에서는 중복을 해결하기 위해 계속 번호를 다시 매기기 때문에 중복 태그가 허용됩니다.
- 명령행에 C을(를) 입력하여 중복 원곡선 테이블 태그를 작성합니다.
이제 원곡선 테이블 태그가 C1로 나타납니다.
- Esc 키를 누릅니다.
- 나머지 원곡선 테이블 태그에 대해 3-5단계를 반복하여 원곡선 테이블 태그가 사로 주위에서 시계 방향으로 C1부터 C7까지의 레이블이 지정되도록 합니다.

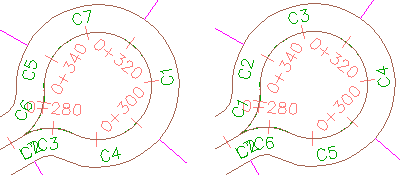

테이블 태그: 원본(왼쪽) 및 번호가 다시 매겨짐(오른쪽)
- 연습 2: 레이블을 태그로 변환에서 작성한 구획 선과 원곡선 테이블로 초점이동합니다.
테이블이 새 원곡선 번호 매기기를 반영하여 자동으로 업데이트됩니다.
심화 학습: 동쪽 도로 선형을 따라 나머지 구획에 세그먼트 레이블을 추가한 다음 레이블을 테이블 태그로 변환합니다. 용지경계선(ROW)을 따라 테이블 태그의 번호를 다시 매겨 시계 방향 패턴을 따르도록 합니다.
용지경계선(ROW)을 따라 번호가 다시 매겨진 테이블 태그
다음 튜토리얼을 계속하려면 레이블 스타일 작업으로 이동합니다.
