연습 1: 형상선 호 완화

이 연습에서는 램프 주위의 호 다듬기를 조정하여 램프를 보다 정확하게 나타냅니다.

형상선 호 다듬기 수정

주:

이 연습에서는 이전 연습에서 수정한 내용이 포함된 Grading-6.dwg를 사용하거나 튜토리얼 도면 폴더에서 Grading-7.dwg를 열 수 있습니다.

1. 오른쪽 뷰포트를 클릭하여 활성화합니다.
2. 뷰 탭 뷰 패널 비주얼 스타일 드롭다운 3D 와이어프레임을 클릭합니다.

   3D 와이어프레임 비주얼 스타일에 정지 삼각망이 나타납니다. 형상선을 사용하여 지표면을 끊을 때 삼각망을 관찰하면 유용합니다.

3. 홈 탭 설계 작성 패널 정지 작업 드롭다운 정지 작성 도구를 클릭합니다.
4. 정지 작성 도구 도구막대에서 정지 그룹 특성을 클릭합니다.
5. 정지 그룹 특성 대화상자의 정보 탭에서 자동 지표면 작성 확인란을 선택합니다.
6. 지표면 작성 대화상자에서 확인을 클릭합니다.

   호 다듬기를 조정하려면 해당 정지 그룹에서 지표면을 작성해야 합니다. 이 지표면은 임시 지표면으로, 호 다듬기를 조정한 후 삭제합니다.

7. 정지 그룹 특성 대화상자의 정보 탭에서 다듬기 간격 설정을 1.000'으로 변경합니다. 적용을 클릭합니다.
8. 자동 지표면 작성 확인란을 선택 취소합니다. 경사 - 투영 정지 작업 지표면을 삭제할지 묻는 메시지가 표시되면 예를 클릭합니다. 확인을 클릭합니다.

   이제 호 다듬기가 업데이트되었으므로 정지 채우기 영역을 업데이트하여 새 설정을 적용해야 합니다. 채우기 영역을 업데이트하는 가장 쉬운 방법은 AutoCAD Move 명령을 사용하는 것입니다.

9. 명령행에서 MOVE을(를) 입력합니다.
10. 원래의 내부 형상선(파란색 빌딩 패드)을 클릭합니다. Enter 키를 누릅니다.
11. 다시 Enter 키를 눌러 기본 변위 항목을 선택합니다.
12. 다시 Enter 키를 눌러 기본 변위 <0.0000, 0.0000, 0.0000>을 그대로 사용합니다.

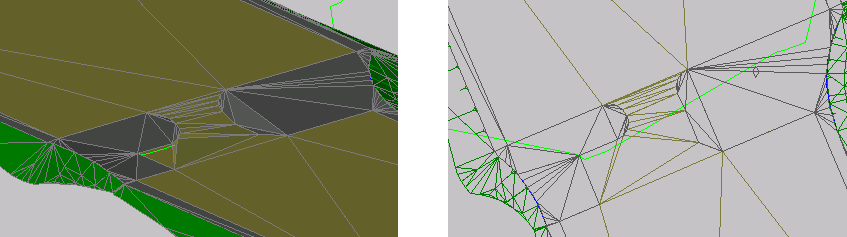

    왼쪽 뷰포트에서 램프를 따라 호의 삼각망이 개선되었습니다.



이 튜토리얼을 계속하려면 연습 2: 형상선을 사용하여 정지 삼각망 작업 조정으로 이동합니다.
